Основной трубопроводы(1) — HITACHI RX2000

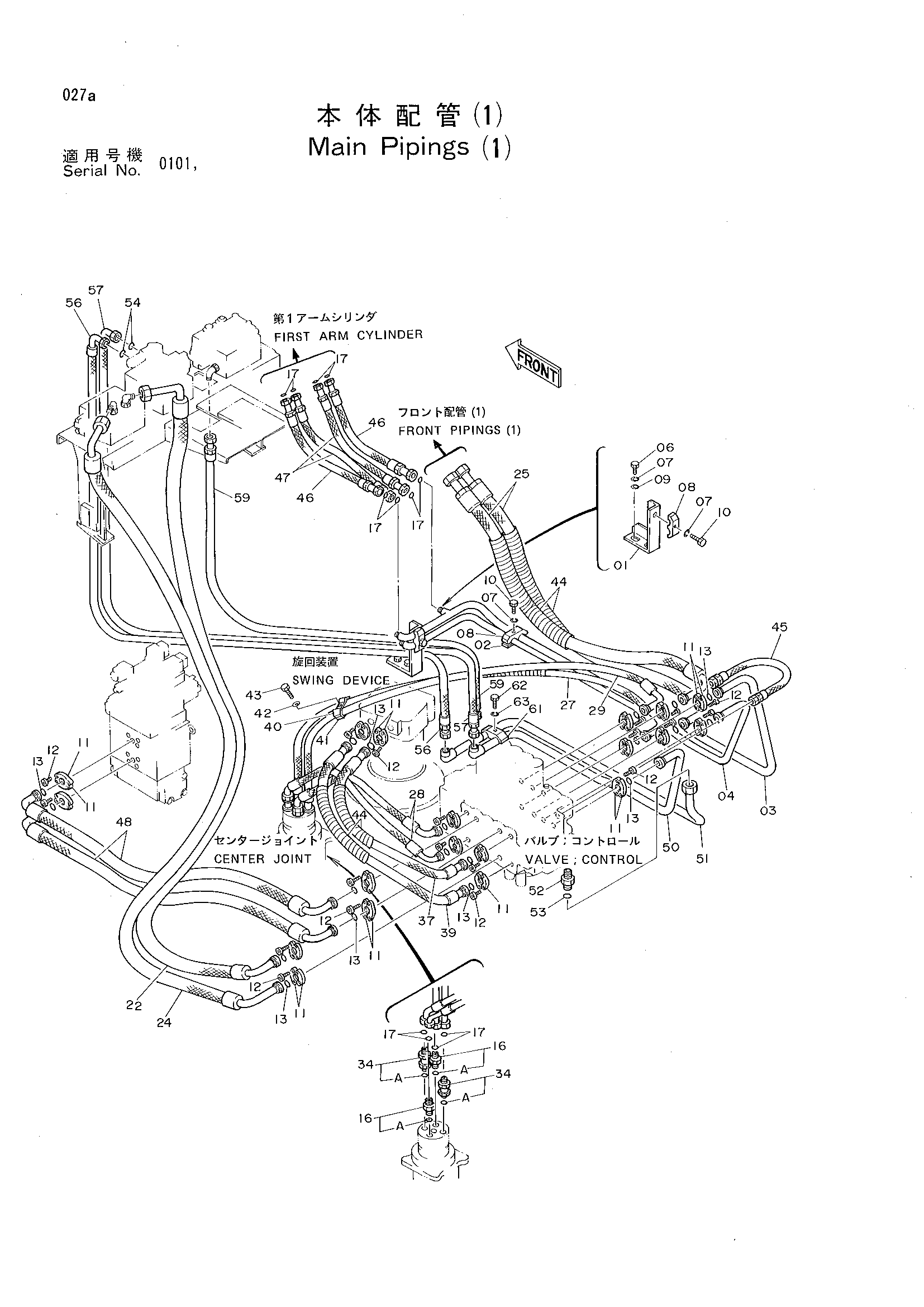

Заводская схема «Основной трубопроводы(1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9728544 | Опора | 1 |
| 02 | 4209157 | Седло винта | 1 |
| 03 | 8036801 | Трубка | 1 |
| 04 | 8036802 | Трубка | 1 |
| 06 | J901225 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4153488 | Хомут трубки | 2 |
| 09 | 449490 | Шайба | 2 |
| 10 | J901270 | Болт | 2 |
| 11 | 986910 | Разъёмный фланец | 28 |
| 12 | M341030 | Болт с внутренним шестигранником | 56 |
| 13 | 971489 | Уплотнительное кольцо | 14 |
| 16 | 4189619 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 12 |
| 22 | 4226391 | Шланг | 1 |
| 24 | 4226392 | Шланг | 1 |
| 25 | 4216418 | Шланг | 2 |
| 27 | 4193873 | Шланг | 1 |
| 28 | 4216434 | Шланг | 2 |
| 29 | 4193873 | Шланг | 1 |
| 34 | 4189539 | Адаптер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4188942 | Шланг | 1 |
| 39 | 4200481 | Шланг | 1 |
| 40 | 4202103 | Хомут | 2 |
| 41 | 9727822 | Хомут | 2 |
| 42 | A590912 | Пружинная шайба | 2 |
| 43 | J901255 | Болт | 2 |
| 44 | 4044420 | Защитный кожух | 8 |
| 45 | 4204190 | Шланг | 1 |
| 46 | 4200475 | Шланг | 2 |
| 47 | 4200476 | Шланг | 2 |
| 48 | 4216415 | Шланг | 2 |
| 50 | 8040979 | Трубка | 1 |
| 51 | 8040980 | Обратная трубка | 1 |
| 52 | 4198233 | Адаптер | 1 |
| 53 | 4187329 | Уплотнительное кольцо | 1 |
| 54 | 4187328 | Уплотнительное кольцо | 2 |
| 56 | 4216407 | Шланг | 1 |
| 57 | 4216405 | Шланг | 1 |
| 59 | 4216406 | Шланг | 1 |
| 61 | 4189860 | Хомут трубки | 1 |
| 62 | J901265 | Болт | 1 |
| 63 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
