Управление двигателем рычаг(2) — HITACHI RX2000

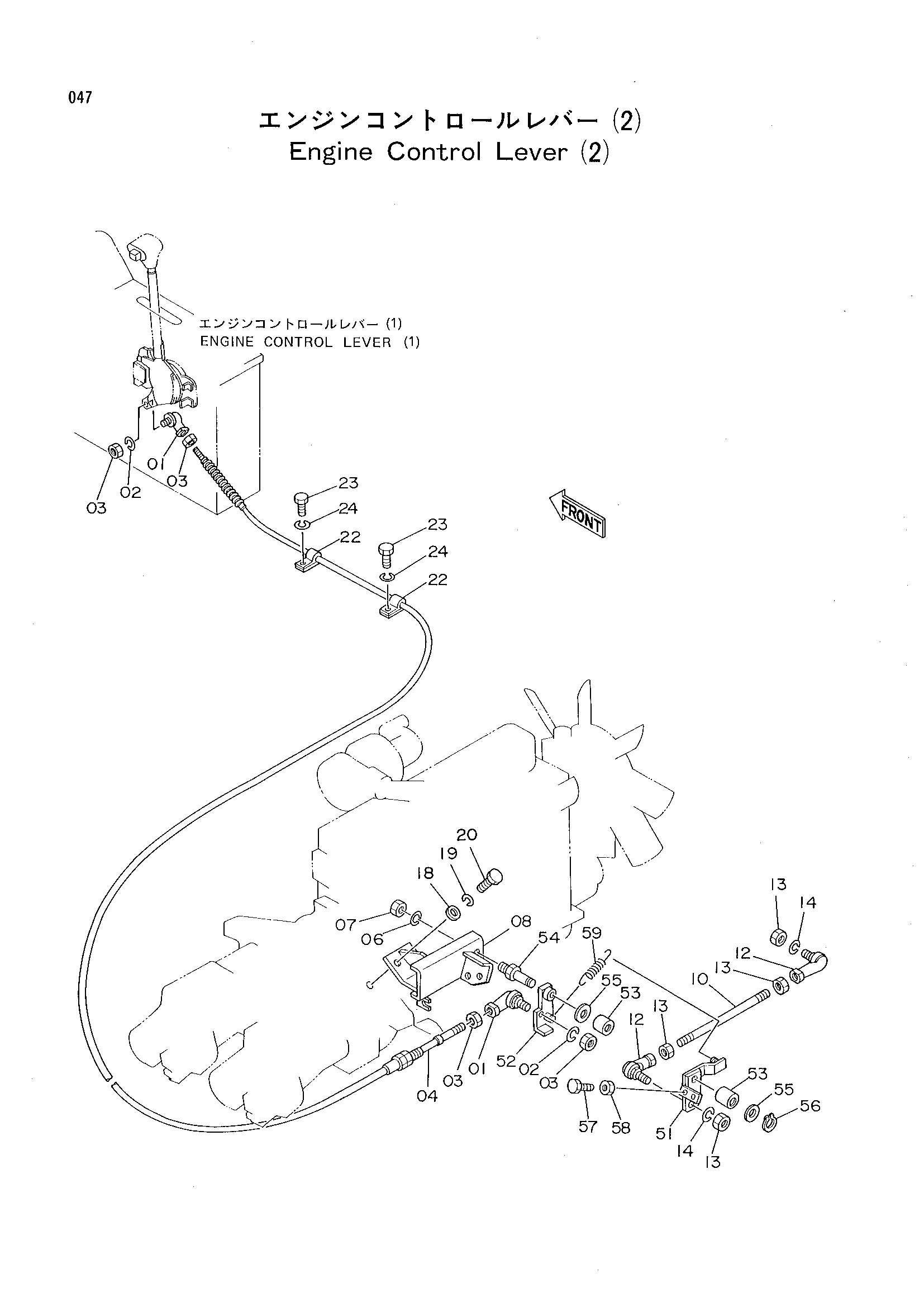

Заводская схема «Управление двигателем рычаг(2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4056016 | Соединение | 2 |
| 02 | A590905 | Пружинная шайба | 2 |
| 03 | M500504 | Гайка | 4 |
| 04 | 4201812 | Трос управления | 1 |
| 06 | A590914 | Пружинная шайба | 1 |
| 07 | J952014 | Гайка | 1 |
| 08 | 7018281 | Кронштейн | 1 |
| 10 | 4202990 | Шток | 1 |
| 12 | 4056017 | Шарнир | 2 |
| 13 | M500605 | Гайка | 4 |
| 14 | A590906 | Пружинная шайба | 2 |
| 18 | A590110 | Шайба | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | J901025 | Болт | 2 |
| 22 | 4190276 | Зажим | 2 |
| 23 | J901018 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 51 | 7018259 | Рычаг | 1 |
| 52-01 | 8038497 | Рычаг | 1 |
| 52-02 | 8044341 | Рычаг | 1 |
| 53 | 4173387 | Втулка | 2 |
| 54 | 4188374 | Палец | 1 |
| 55 | A590114 | Шайба | 2 |
| 56 | 991337 | Стопорное кольцо | 1 |
| 57 | 4188376 | Механизм натяжения | 2 |
| 58 | 4122395 | Гайка | 2 |
| 59 | 4216154 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
