Пилотный трубопроводы(3-1) — HITACHI RX2000

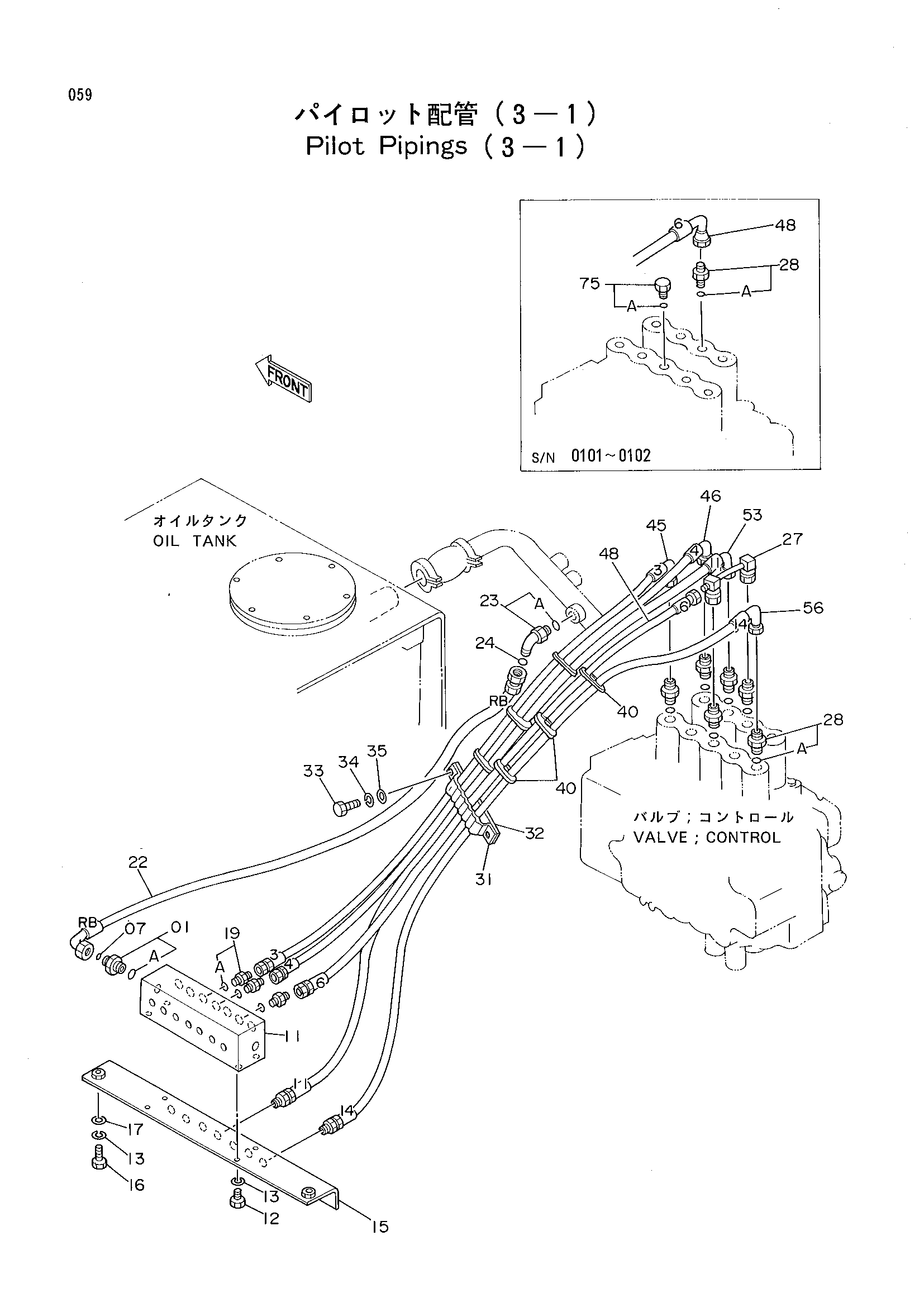

Заводская схема «Пилотный трубопроводы(3-1)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189602 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 1 |
| 11 | 4188552 | Клапан схокклесс | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 6 |
| 15 | 8035594 | Кронштейн | 1 |
| 16 | J901030 | Болт | 2 |
| 17 | A590110 | Шайба | 2 |
| 19 | 4200466 | Адаптер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4203087 | Нейлоновый шланг | 1 |
| 23 | 4200580 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 1 |
| 27 | 8044523 | Трубка | 1 |
| 28 | 4202422 | Адаптер | 6 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9727639 | Хомут шланга | 1 |
| 32 | 9727637 | Пластина | 1 |
| 33 | J901030 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | A590110 | Шайба | 2 |
| 40 | 4203210 | Хомут | 6 |
| 45 | 4203066 | Нейлоновый шланг | 1 |
| 46 | 4203067 | Нейлоновый шланг | 1 |
| 48-01 | 4203069 | Нейлоновый шланг | 1 |
| 48-02 | 4231273 | Нейлоновый шланг | 1 |
| 53 | 4203072 | Нейлоновый шланг | 1 |
| 56 | 4203075 | Нейлоновый шланг | 1 |
| 75 | 4231266 | Пробка | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
