Пилотный трубопроводы(6-2) — HITACHI RX2000

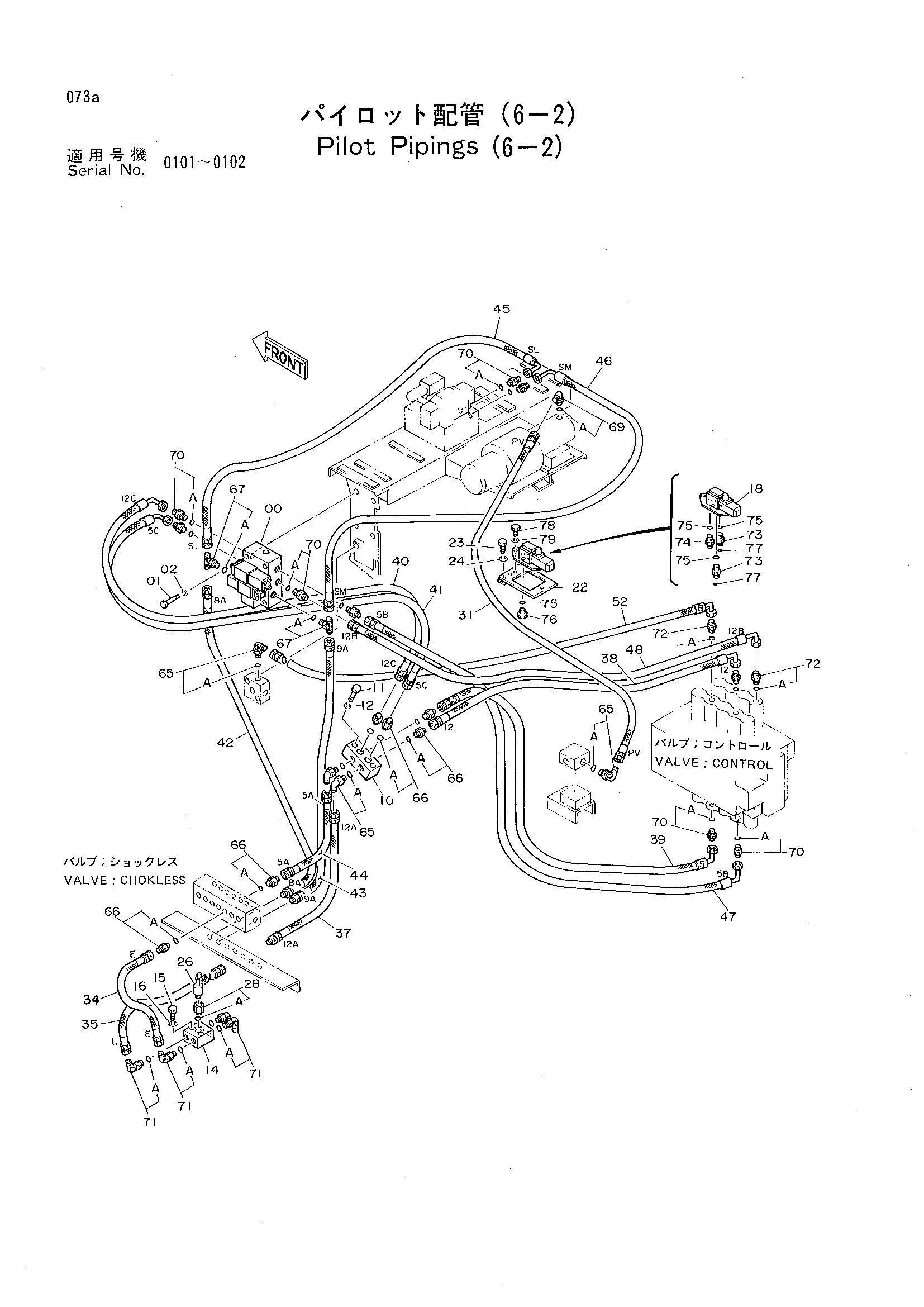

Заводская схема «Пилотный трубопроводы(6-2)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4214716 | Блок клапанов | 1 |
| 01 | J900675 | Болт | 4 |
| 02 | A590906 | Пружинная шайба | 4 |
| 10 | 3040949 | Блок | 1 |
| 11 | J901265 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 2 |
| 14 | 4216840 | Челночный клапан | 1 |
| 15 | J901055 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 18 | 4216838 | Клапан SOL. | 1 |
| 22 | 9729554 | Кронштейн | 1 |
| 23 | J901025 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 26 | 4216897 | Датчик давления | 1 |
| 28 | 4138898 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4215674 | Нейлоновый шланг | 1 |
| 34 | 4215667 | Нейлоновый шланг | 1 |
| 35 | 4215668 | Нейлоновый шланг | 1 |
| 37 | 4215670 | Нейлоновый шланг | 1 |
| 38 | 4215672 | Нейлоновый шланг | 1 |
| 39 | 4215671 | Нейлоновый шланг | 1 |
| 40 | 4215681 | Нейлоновый шланг | 1 |
| 41 | 4215680 | Нейлоновый шланг | 1 |
| 42 | 4215684 | Нейлоновый шланг | 1 |
| 43 | 4215685 | Нейлоновый шланг | 1 |
| 44 | 4226399 | Нейлоновый шланг | 1 |
| 45 | 4215688 | Нейлоновый шланг | 1 |
| 46 | 4215689 | Нейлоновый шланг | 1 |
| 47 | 4215682 | Нейлоновый шланг | 1 |
| 48 | 4215683 | Нейлоновый шланг | 1 |
| 52 | 4215687 | Нейлоновый шланг | 1 |
| 65 | 4154671 | Угловой штуцер | 4 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200466 | Адаптер | 6 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4208472 | Тройник | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4154671 | Угловой штуцер | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4200466 | Адаптер | 9 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4156434 | Угловой штуцер | 4 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 4202422 | Адаптер | 3 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4227797 | Адаптер | 2 |
| 74 | 4227796 | Адаптер | 1 |
| 75 | 4506420 | Уплотнительное кольцо | 4 |
| 76 | 4074727 | Пробка | 1 |
| 77 | 4138938 | Уплотнительное кольцо | 2 |
| 78 | M200516 | Болт | 2 |
| 79 | A590905 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
