Передний трубопроводы(4) — HITACHI RX2000

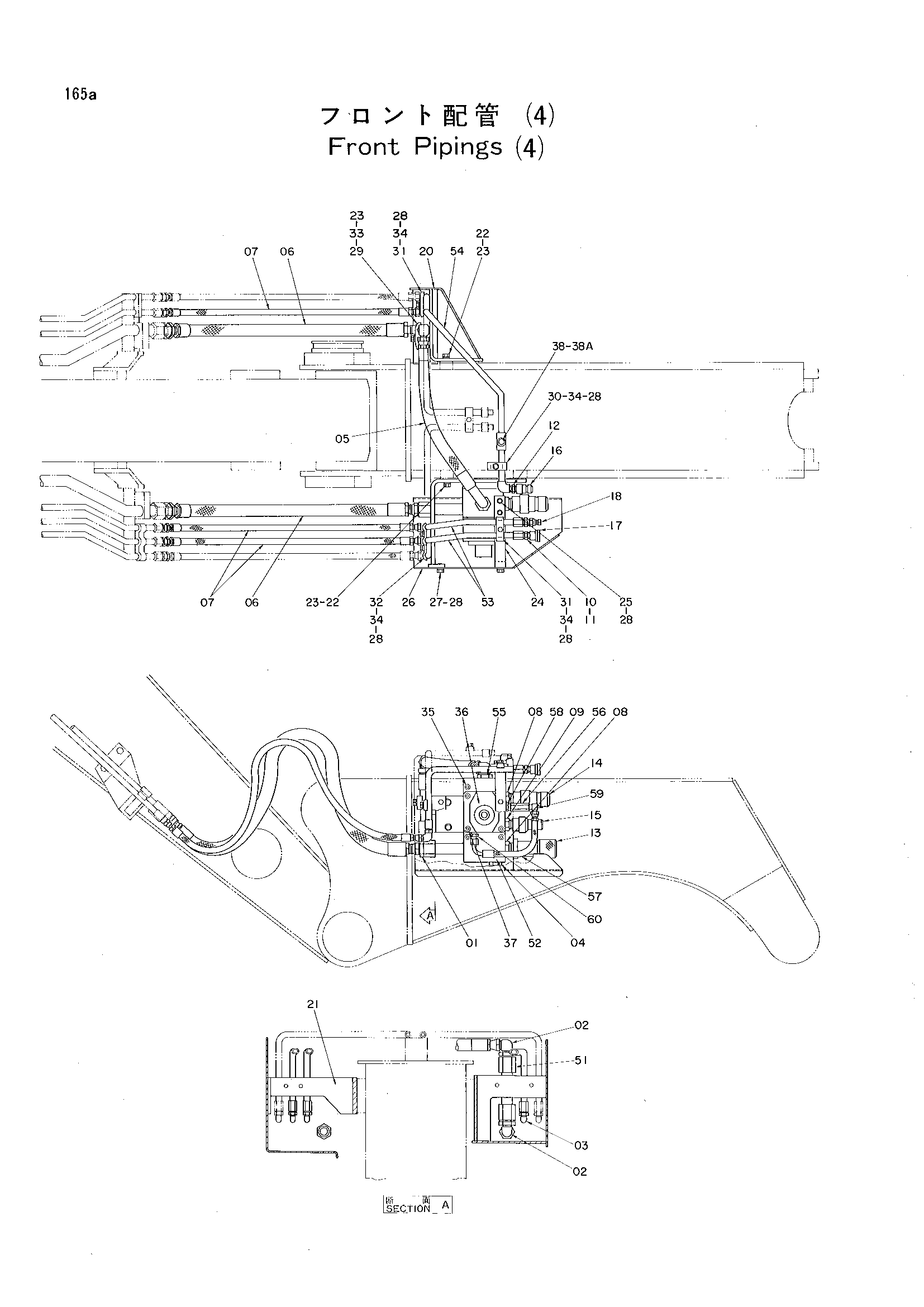

Заводская схема «Передний трубопроводы(4)» для HITACHI RX2000. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042034 | Адаптер | 1 |
| 02 | 4102104 | Угловой штуцер | 2 |
| 03 | 4037761 | Угловой штуцер | 3 |
| 04 | 4174542 | Пробка | 1 |
| 05-01 | 4154683 | Шланг | 1 |
| 05-02 | 4224430 | Шланг | 1 |
| 06 | 4118843 | Хоес | 2 |
| 07 | 4167049 | Шланг | 3 |
| 08 | 4184837 | Адаптер | 2 |
| 09 | 4208243 | Адаптер | 1 |
| 10 | 4138871 | Адаптер | 2 |
| 11 | 4509180 | Уплотнительное кольцо | 2 |
| 12 | 94-1902 | Адаптер | 1 |
| 13-01 | 4225183 | Самоуплотняющееся соединение | 1 |
| 13-02 | 4251230 | Самоуплотняющееся соединение | 1 |
| 14-01 | 4225184 | Самоуплотняющееся соединение | 1 |
| 14-02 | 4251231 | Самоуплотняющееся соединение | 1 |
| 15-01 | 4225186 | Самоуплотняющееся соединение | 1 |
| 15-02 | 4251233 | Самоуплотняющееся соединение | 1 |
| 16-01 | 4225188 | Самоуплотняющееся соединение | 1 |
| 16-02 | 4251235 | Самоуплотняющееся соединение | 1 |
| 17-01 | 4225189 | Самоуплотняющееся соединение | 1 |
| 17-02 | 4251236 | Самоуплотняющееся соединение | 1 |
| 18-01 | 4225190 | Самоуплотняющееся соединение | 1 |
| 18-02 | 4251237 | Самоуплотняющееся соединение | 1 |
| 20 | 9730479 | Кронштейн | 1 |
| 21 | 9730480 | Кронштейн | 1 |
| 22 | J901230 | Болт | 6 |
| 23 | A590912 | Пружинная шайба | 7 |
| 24 | 4224987 | Кронштейн | 1 |
| 25 | J901032 | Болт | 2 |
| 26 | 8042814 | Крышка | 1 |
| 27 | J901016 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 11 |
| 29 | 4190127 | Хомут трубки | 1 |
| 30 | 4138227 | Хомут трубки | 1 |
| 31 | 4053593 | Хомут трубки | 2 |
| 32 | 4001165 | Хомут: трубка | 1 |
| 33 | J901265 | Болт | 1 |
| 34 | J901040 | Болт | 5 |
| 35 | M341000 | Болт с внутренним шестигранником | 4 |
| 36 | 4219157 | Клапан | 1 |
| 37-01 | M341080 | Болт | 4 |
| 37-02 | M341090 | Болт с внутренним шестигранником | 4 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 51-01 | 9730481 | Трубка | 1 |
| 51-02 | 9732302 | Трубка | 1 |
| 52 | 9730482 | Трубка | 1 |
| 53 | 9730483 | Трубка | 2 |
| 54-01 | 9730484 | Трубка | 1 |
| 54-02 | 9732305 | Трубка | 1 |
| 55 | 4042034 | Адаптер | 1 |
| 56 | 4128516 | Обратный клапан | 1 |
| 57 | 4262475 | Шланг | 1 |
| 58 | 4262530 | Адаптр S | 1 |
| 59 | 94-1401 | Адаптер | 1 |
| 60 | 4196223 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX2000 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
