Система турбонаддува — HITACHI RX1200

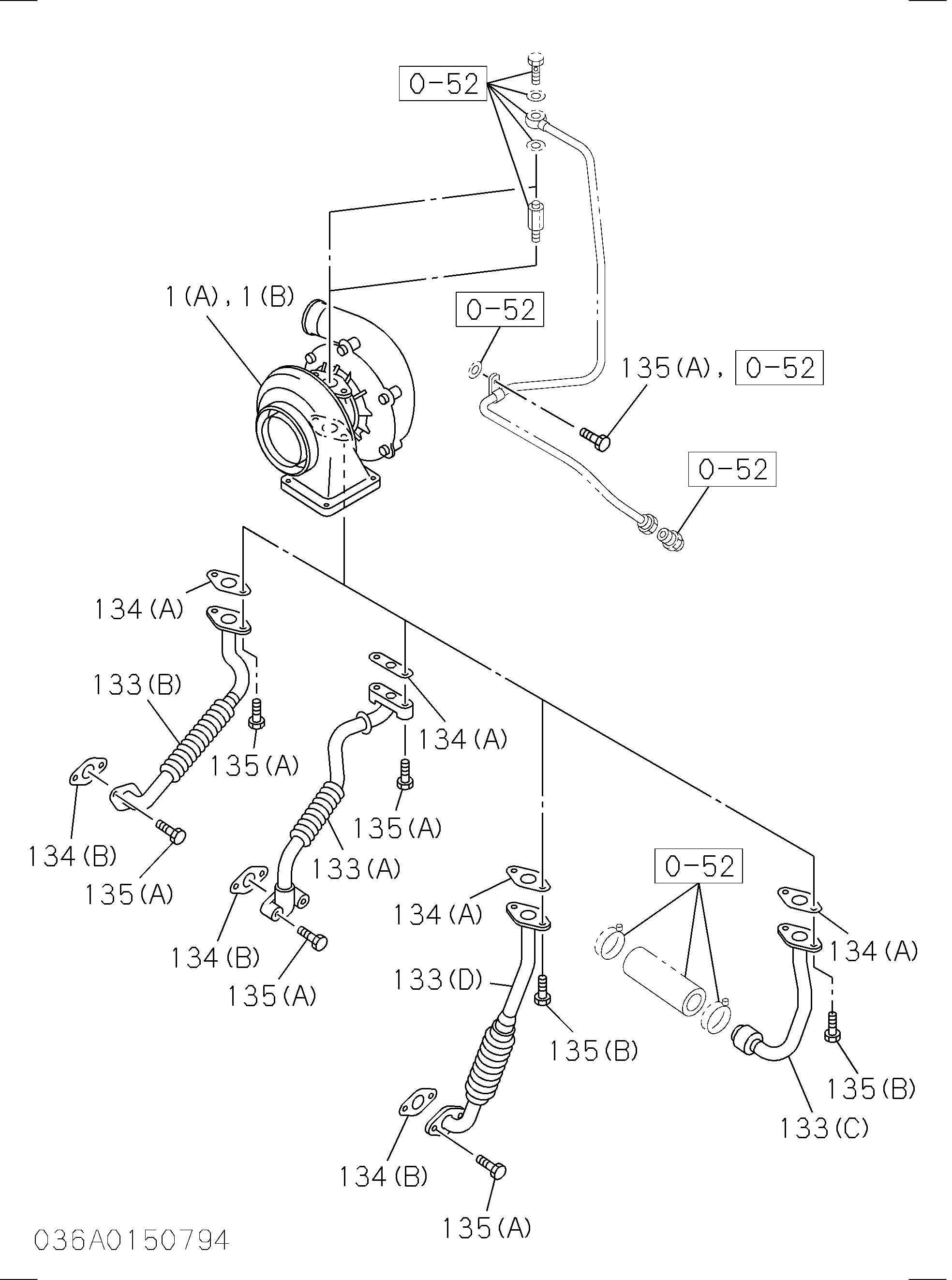

Заводская схема «Система турбонаддува» для HITACHI RX1200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(A) | 8944183200 | Турбокомпрессор в сборе | 1 |
| 2 | 8944113230 | Прокладка турбокомпрессор TO EXH коллектор | 1 |
| 12 | 8944762820 | Шпилька турбокомпрессор фланец | 3 |
| 20(A) | 8944505660 | Трубка INL, турбокомпрессор выпуск | 1 |
| 77 | 0501510300 | Болт INL воздуховод | 2 |
| 77 | 0287810300 | Болт INL воздуховод | 2 |
| 97 | 9099155760 | Зажим шланг, турбокомпрессор, INL | 2 |
| 133(A) | 8944042460 | Трубка масляный дренажный, турбокомпрессор | 1 |
| 134(A) | 8941077150 | Прокладка масляный трубка, турбокомпрессор дренажный | 1 |
| 134(B) | 8943210180 | Прокладка масляный трубка, турбокомпрессор дренажный | 1 |
| 134(B) | 8943706630 | Прокладка масляный трубка, турбокомпрессор дренажный | 1 |
| 135(A) | 0286808200 | Болт масляный трубка TO C/BL | 1 |
| 135(A) | 0500408200 | Болт масляный трубка TO C/BL | 1 |
| 135(B) | 0500406180 | Болт масляный трубка TO C/BL | 2 |
| 148 | 8941077180 | Шланг турбокомпрессор, INL | 1 |
| 150 | 8941116380 | Гайка INL воздуховод | 4 |
| 150 | 8941116380 | Гайка INL воздуховод | 4 |
| 150 | 8941116380 | Гайка INL воздуховод | 4 |
| 150 | 8970614011 | Гайка INL воздуховод | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RX1200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
