Гидрораспределитель — HITACHI RT205

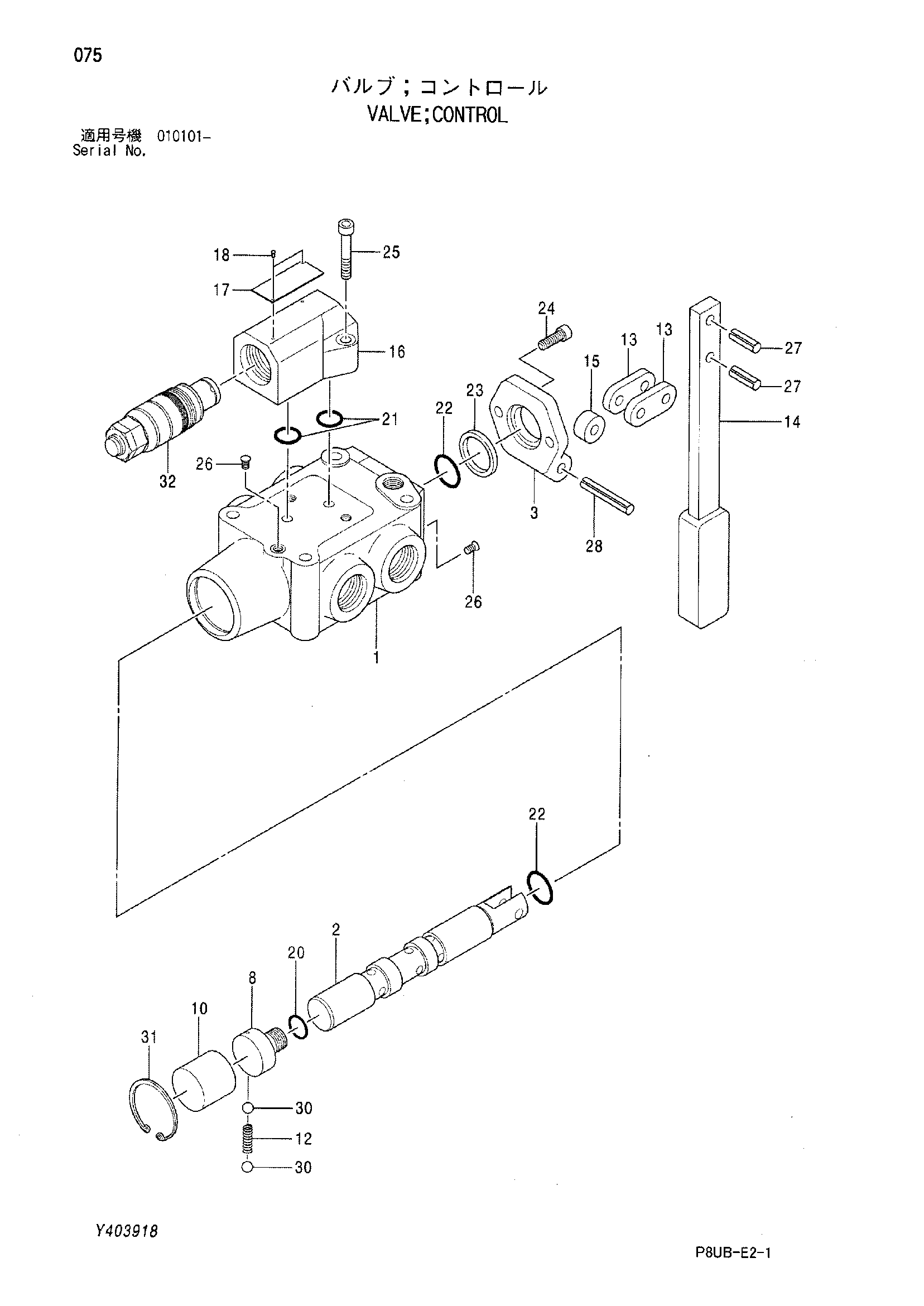

Заводская схема «Гидрораспределитель» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424272 | Гидрораспределитель | 1 | |
| 3 | 424272-01 | Кронштейн | 1 |
| 8 | 424272-02 | Ограничитель | 1 |
| 10 | 424272-03 | Детент | 1 |
| 12 | 424272-04 | Пружина | 1 |
| 13 | 424272-05 | Пластина | 2 |
| 14 | 424272-06 | Рычаг | 1 |
| 15 | 424272-07 | Деталь дистанке | 1 |
| 16 | 424272-08 | Корпус | 1 |
| 18 | 425464-16 | Приводной винт | 2 |
| 20 | 438600 | Уплотнительное кольцо | 1 |
| 21 | 424272-09 | Уплотнительное кольцо | 2 |
| 22 | 425122-70 | Уплотнительное кольцо | 2 |
| 23 | 424272-10 | Пылезащитное уплотнение | 1 |
| 24 | 424272-11 | Болт с внутренним шестигранником | 2 |
| 25 | 424272-12 | Болт с внутренним шестигранником | 2 |
| 27 | 424272-13 | Пружинный штифт | 2 |
| 28 | 629025 | Пружинный штифт | 1 |
| 30 | 424272-14 | Стальной шарик | 2 |
| 31 | 151009 | Стопорное кольцо | 1 |
| 32 | 424272-15 | Предохранительный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
