Клапан (напорный) — HITACHI RT205

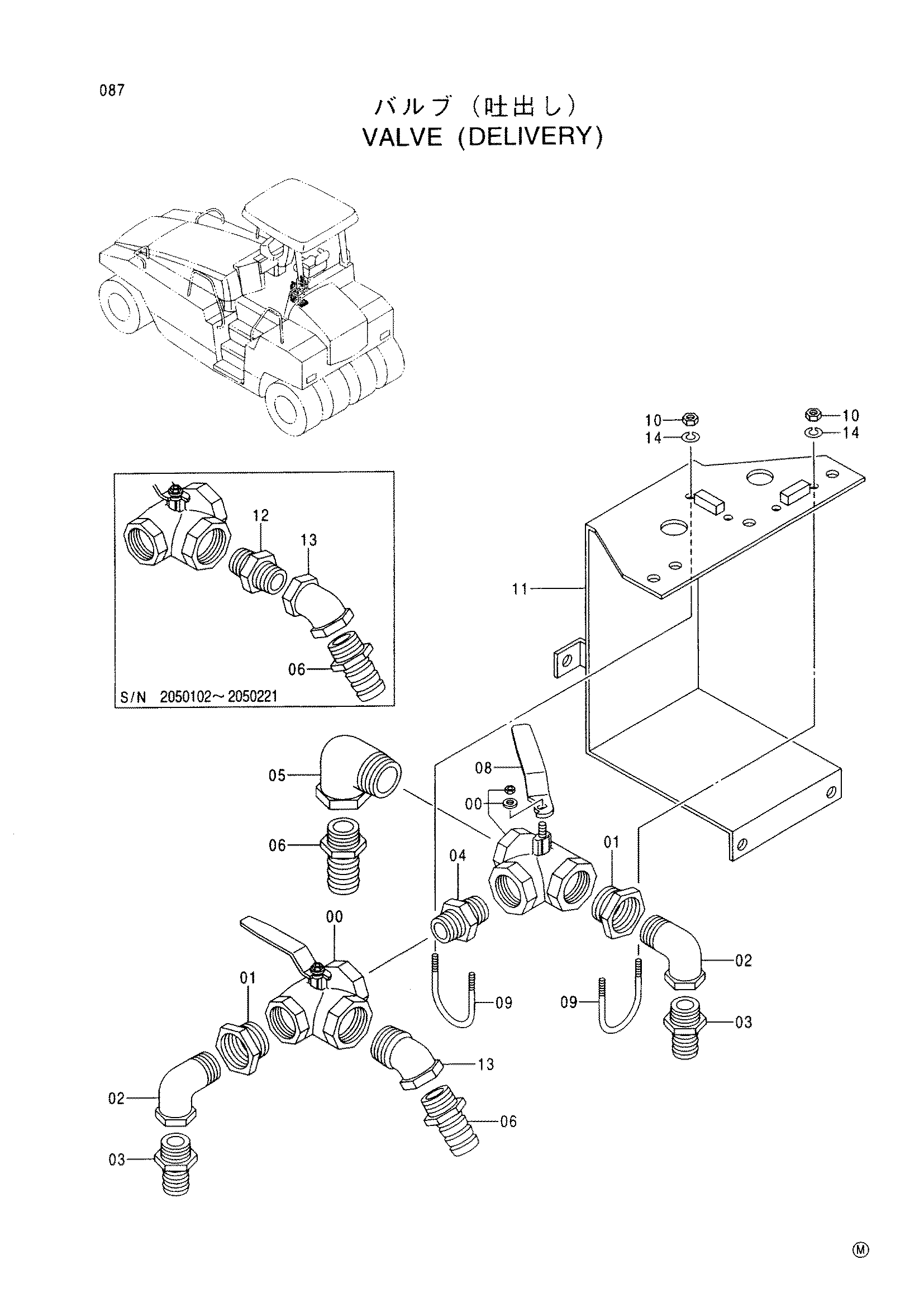

Заводская схема «Клапан (напорный)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424335 | Шаровой клапан | 2 |
| 01 | 424203 | Переходник | 2 |
| 02 | 947986 | Угловой штуцер | 2 |
| 03 | 424351 | Штуцер шланг | 2 |
| 04 | 424202 | Адаптер | 1 |
| 05 | 947441 | Угловой штуцер | 1 |
| 06 | 947458 | Штуцер шланг | 2 |
| 08 | 424414 | Рычаг | 1 |
| 09 | 424411 | U-образный болт | 2 |
| 10 | 947854 | Гайка | 4 |
| 11 | 424528 | Кронштейн | 1 |
| 12 | 424202 замена: 424821 | Адаптер | 1 |
| 13 | 424742 замена: 424821 | Угловой штуцер | 1 |
| 13 | 424821 | Угловой штуцер | 1 |
| 14 | 606020 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
