Радиатор — HITACHI RT205

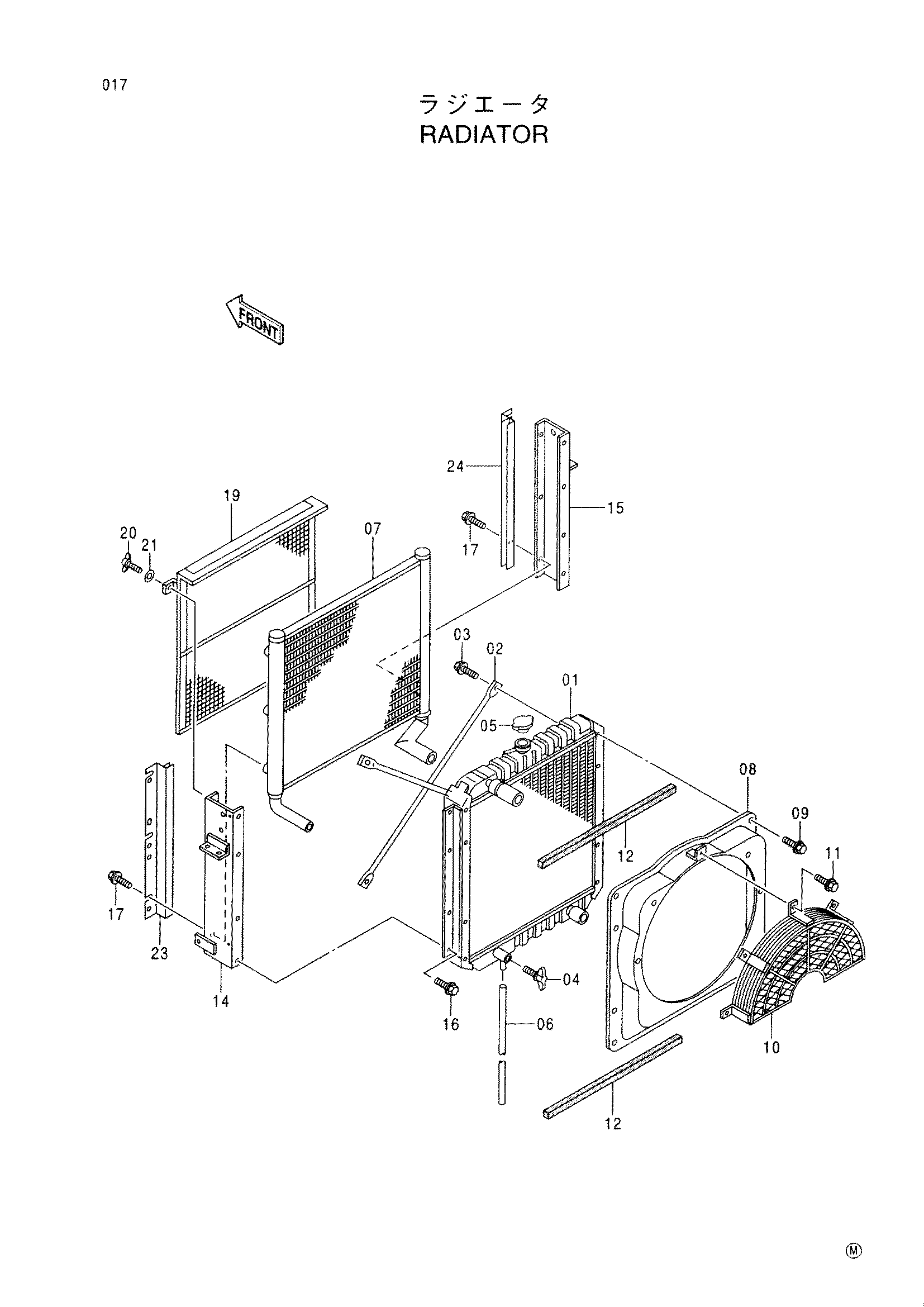

Заводская схема «Радиатор» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424275 | Радиатор в сборе | 1 | |
| 01 | 424721 | Коре радиатор | 1 |
| 02 | 424694 | Шток | 2 |
| 03 | 424728 | Болт с шайбой | 4 |
| 04 | 424669 | Пробка дренажный | 1 |
| 05 | 424718 | Колпачок | 1 |
| 06 | 424689 | Шланг | 1 |
| 07 | 424756 | Масляный радиатор | 1 |
| 08 | 424722 | Направляющая вентилятор | 1 |
| 09 | 424729 | Болт с шайбой | 8 |
| 10 | 424723 | Защита вентилятор | 1 |
| 11 | 424730 | Болт с шайбой | 5 |
| 12 | 424724 | Манжета | 2 |
| 14 | 424757 | Кронштейн | 1 |
| 15 | 424758 | Кронштейн | 1 |
| 16 | 424730 | Болт с шайбой | 8 |
| 17 | 424730 | Болт с шайбой | 6 |
| 19 | 424725 | Сетка | 1 |
| 20 | 424676 | Болт винг | 2 |
| 21 | 424670 | Шайба | 2 |
| 23 | 424726 | Кронштейн | 1 |
| 24 | 424727 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
