Дасх плата — HITACHI RT205

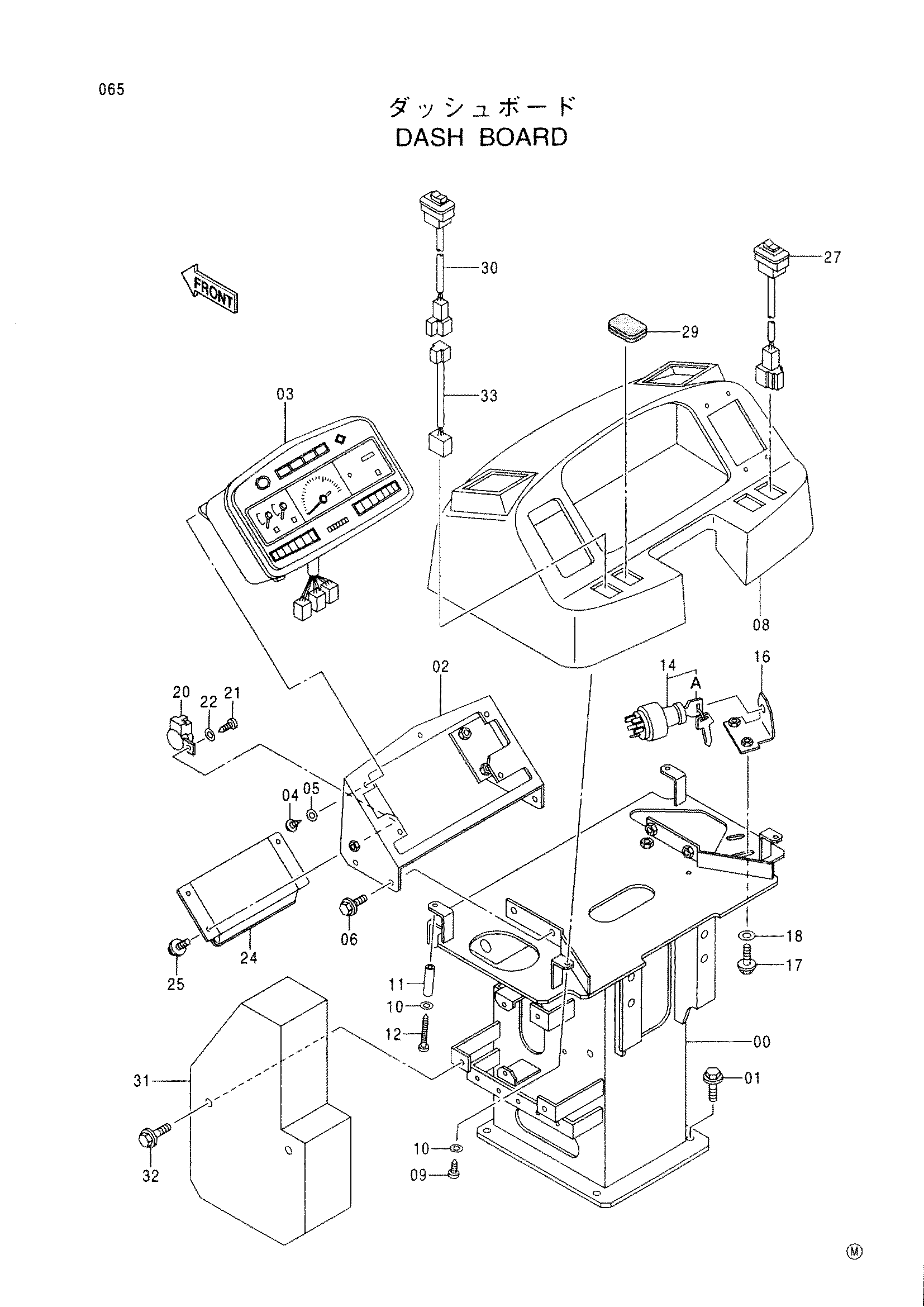

Заводская схема «Дасх плата» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424454 | Стойка | 1 |
| 00 | 424827 | Стойка | 1 |
| 01 | 500037 | Болт с шайбой | 4 |
| 02 | 424176 | Кронштейн | 1 |
| 03 | 424371 | Панель указатель | 1 |
| 04 | 424221 | Винт | 5 |
| 05 | 947322 | Плоская шайба | 5 |
| 06 | 947621 | Болт с шайбой | 4 |
| 08 | 424549 | Крышка | 1 |
| 09 | 424222 | Винт | 2 |
| 10 | 947322 | Плоская шайба | 4 |
| 11 | 424148 | Трубка | 2 |
| 12 | 424223 | Винт | 2 |
| 14 | 424100 | Замок зажигания | 1 |
| 14A | 424840 | Шпонка | 1 |
| 16 | 424181 | Кронштейн | 1 |
| 17 | 947621 | Болт с шайбой | 2 |
| 18 | 937323 | Плоская шайба | 2 |
| 20 | 424150 | Зуммер | 1 |
| 21 | 439857 | Винт | 1 |
| 22 | 438155 | Плоская шайба | 1 |
| 24 | 424370 | Контроллер | 1 |
| 25 | 947621 | Болт с шайбой | 4 |
| 27 | 424132 | Выключатель тумблер | 1 |
| 29 | 424143 | Резиновая втулка | 2 |
| 30 | 424779 | Выключатель тумблер | 1 |
| 31 | 424482 | Крышка | 1 |
| 32 | 500028 | Болт с шайбой | 2 |
| 33 | 424780 | Жгут проводов аире | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
