Задняя облицовка — HITACHI RT205

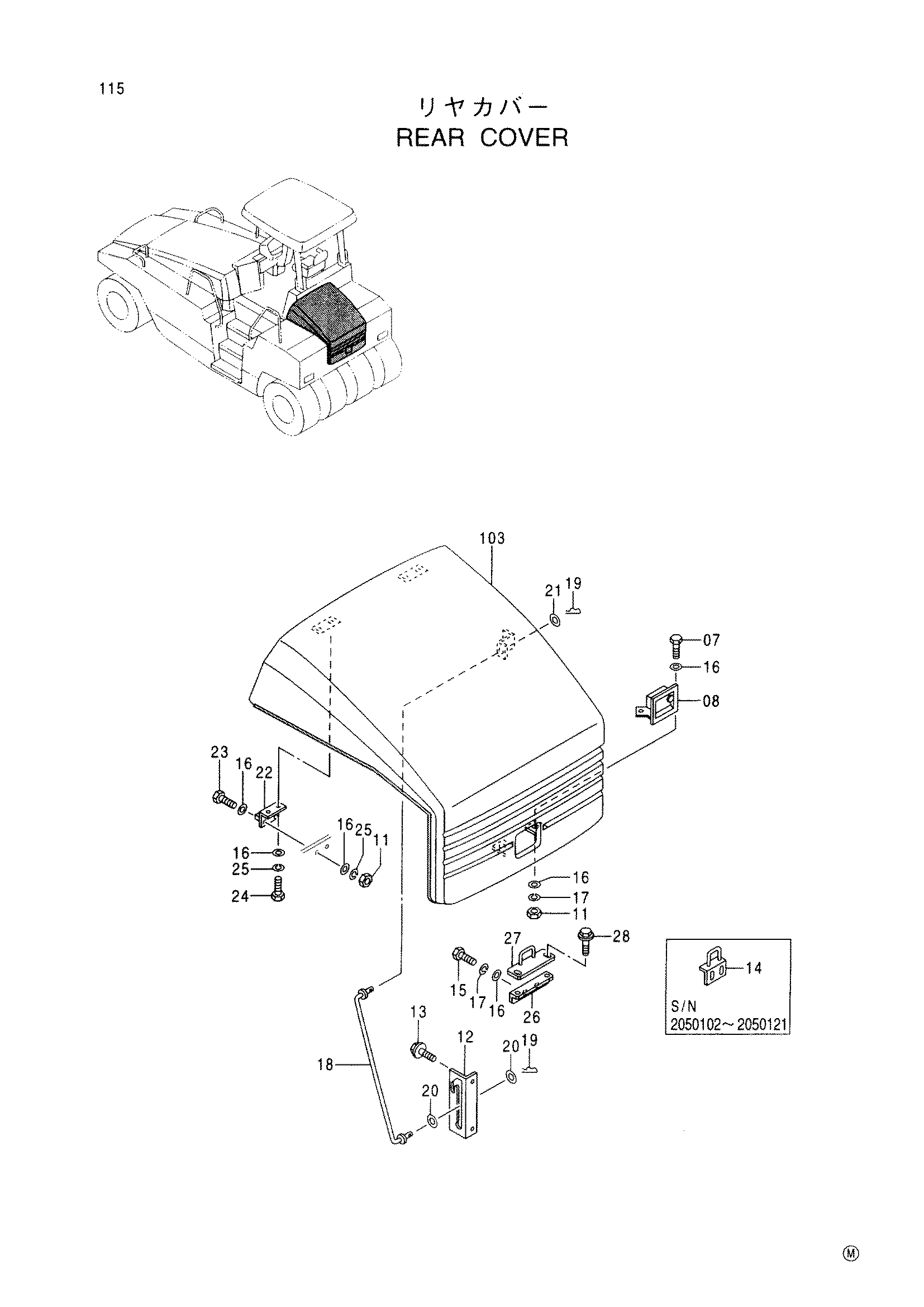

Заводская схема «Задняя облицовка» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 500029 | Болт | 2 |
| 08 | 424377 | Защёлка | 1 |
| 11 | 570006 | Гайка | 6 |
| 12 | 424368 | Направляющая | 1 |
| 13 | 500028 | Болт с шайбой | 2 |
| 14 | 424616 замена: 424760 | Защёлка | 1 |
| 15 | 500043 | Болт | 2 |
| 16 | 947324 | Плоская шайба | 14 |
| 17 | 947887 | Пружинная шайба | 4 |
| 18 | 424617 | Стойка | 1 |
| 19 | 424022 | Стопорный палец | 2 |
| 20 | 446281 | Шайба | 2 |
| 21 | 937323 | Плоская шайба | 1 |
| 22 | 424424 | Петля | 2 |
| 23 | 500028 | Болт | 4 |
| 24 | 500043 | Болт | 4 |
| 25 | 947887 | Пружинная шайба | 8 |
| 26 | 424760 | Кронштейн | 1 |
| 27 | 424761 | Защёлка | 1 |
| 28 | 500048 | Болт с шайбой | 2 |
| 103 | 424450 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
