Глушитель — HITACHI RT205

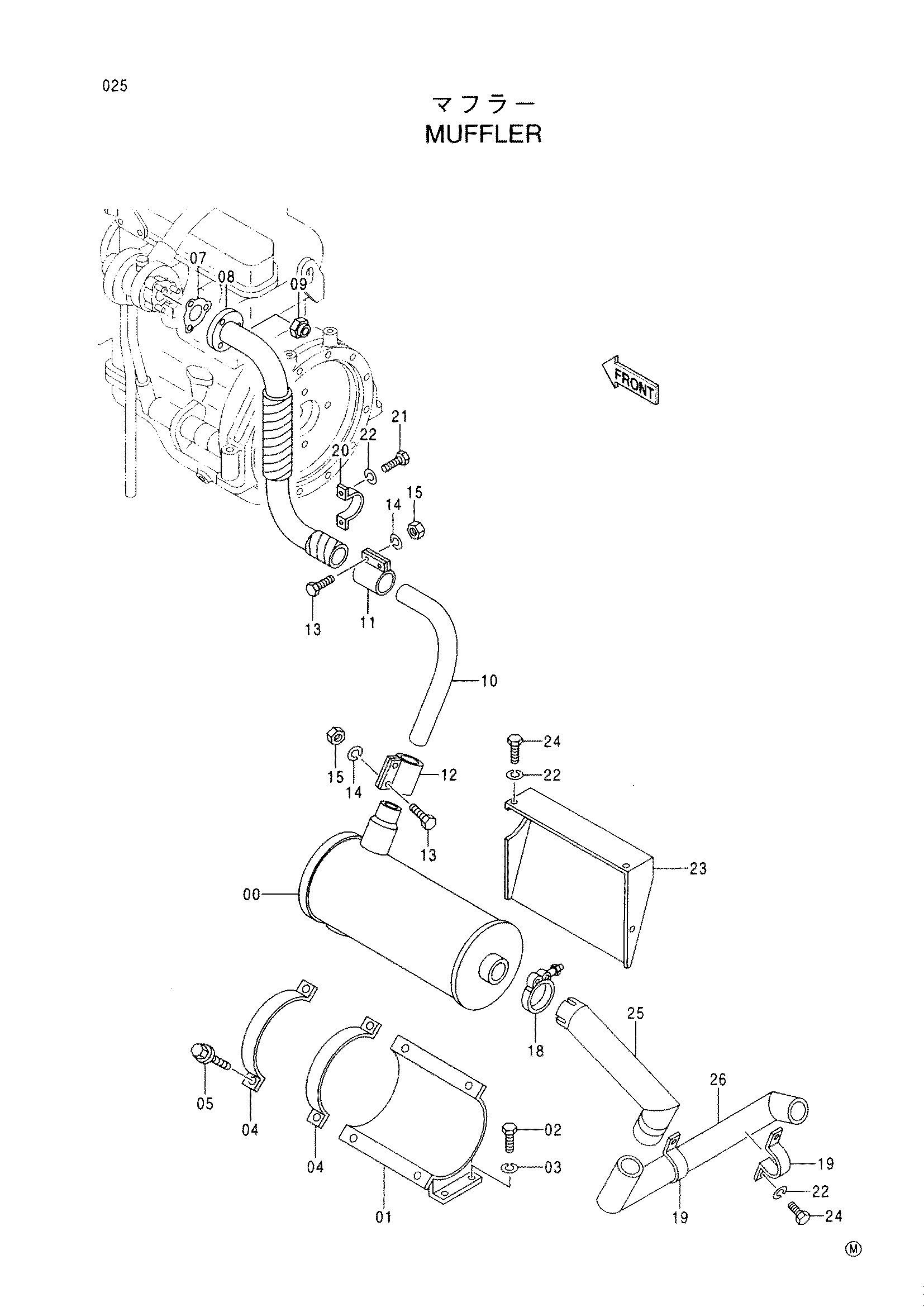

Заводская схема «Глушитель» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424276 | Глушитель | 1 |
| 01 | 424460 | Кронштейн | 1 |
| 02 | 500043 | Болт | 4 |
| 03 | 947887 | Пружинная шайба | 4 |
| 04 | 424313 | Лента | 2 |
| 05 | 500028 | Болт с шайбой | 4 |
| 07 | 424114 | Прокладка | 1 |
| 08 | 424459 | Выпускная труба | 1 |
| 09 | 424105 | U-образная гайка | 3 |
| 10 | 424238 | Выпускная труба | 1 |
| 11 | 424142 | Хомут | 1 |
| 12 | 424087 | Хомут | 1 |
| 13 | 500194 | Болт | 4 |
| 14 | 947888 | Пружинная шайба | 4 |
| 15 | 570007 | Гайка | 4 |
| 18 | 424822 | Хомут шланга | 1 |
| 19 | 424643 | Хомут трубки | 2 |
| 20 | 424023 | Хомут трубки | 1 |
| 21 | 500043 | Болт | 2 |
| 22 | 947887 | Пружинная шайба | 9 |
| 23 | 424226 | Крышка | 1 |
| 24 | 500048 | Болт | 7 |
| 25 | 424538 | Выпускная труба | 1 |
| 26 | 424539 | Выпускная труба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
