Кхарге трубопроводы — HITACHI RT205

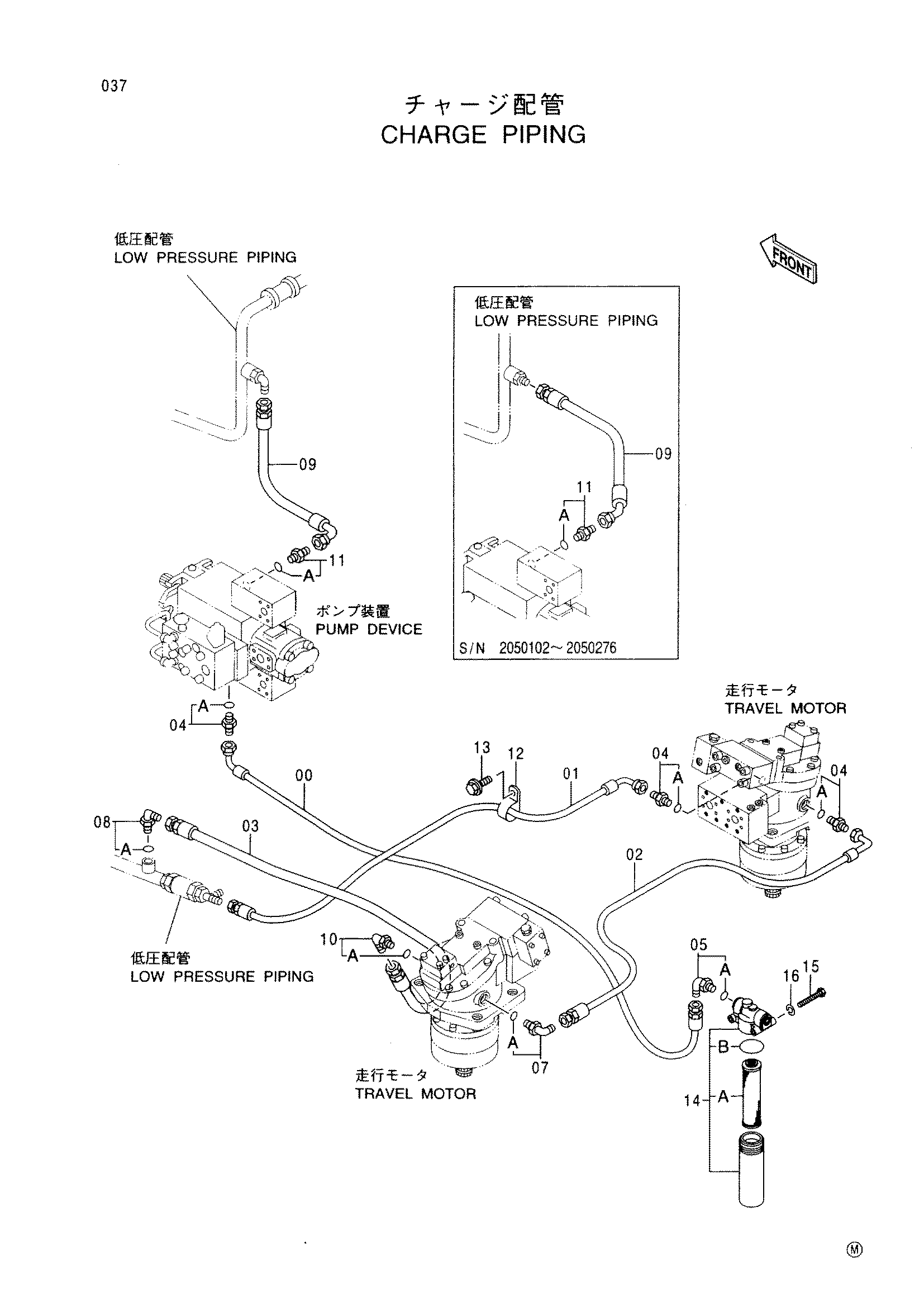

Заводская схема «Кхарге трубопроводы» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424135 | Шланг | 1 |
| 01 | 424155 | Шланг | 1 |
| 02 | 424155 | Шланг | 1 |
| 03 | 424733 | Шланг | 1 |
| 04 | 424125 | Адаптер | 3 |
| 04A | 947520 | Уплотнительное кольцо | 1 |
| 05 | 424049 | Угловой штуцер | 1 |
| 05A | 424736 | Уплотнительное кольцо | 1 |
| 07 | 424407 | Угловой штуцер | 1 |
| 07A | 947520 | Уплотнительное кольцо | 1 |
| 08 | 424050 | Угловой штуцер | 1 |
| 08A | 947520 | Уплотнительное кольцо | 1 |
| 09 | 424127 | Шланг | 1 |
| 09 | 424829 | Шланг | 1 |
| 10 | 424406 | Угловой штуцер | 1 |
| 10A | 947520 | Уплотнительное кольцо | 1 |
| 11 | 424102 | Адаптер | 1 |
| 11A | 947520 | Уплотнительное кольцо | 1 |
| 12 | 424660 | Зажим | 1 |
| 13 | 500048 | Болт с шайбой | 1 |
| 14 | 424106 | Масляный фильтр | 1 |
| 14A | 424686 | Фильтрующий элемент | 1 |
| 14B | 424739 | Уплотнительное кольцо | 1 |
| 15 | 424745 | Болт | 2 |
| 16 | 947887 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
