Клапан — HITACHI RT205

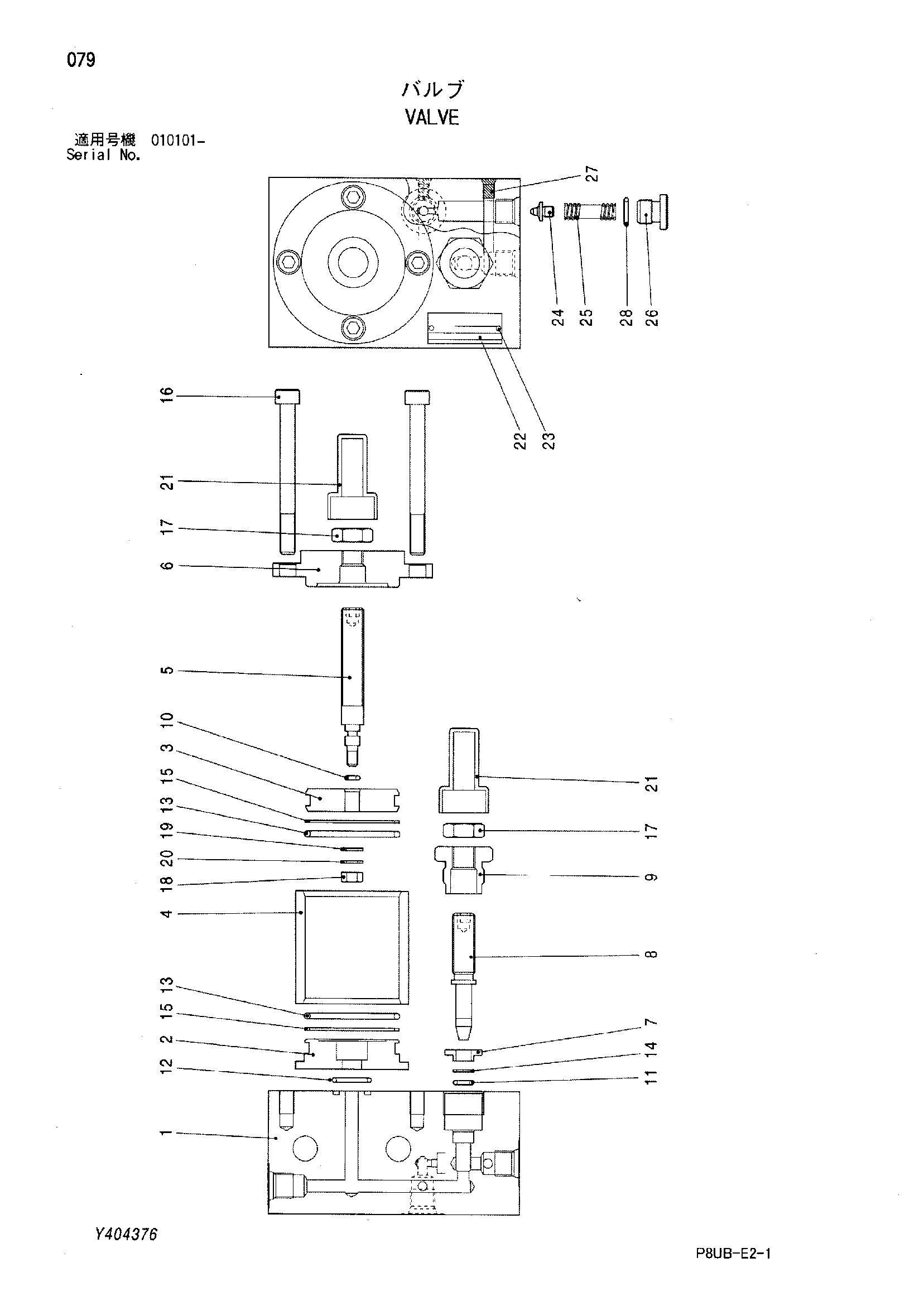

Заводская схема «Клапан» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424434 | Клапан | 1 | |
| 2 | 424434-01 | Фиксатор | 1 |
| 3 | 424434-02 | Поршень | 1 |
| 4 | 424434-03 | Втулка | 1 |
| 5 | 424434-04 | Винт регулировка | 1 |
| 6 | 424434-05 | Крышка | 1 |
| 7 | 424434-06 | Фиксатор | 1 |
| 8 | 424434-07 | Винт регулировка | 1 |
| 9 | 424434-08 | Направляющая | 1 |
| 10 | 438609 | Уплотнительное кольцо | 1 |
| 11 | 438612 | Уплотнительное кольцо | 1 |
| 12 | 438614 | Уплотнительное кольцо | 1 |
| 13 | 448274 | Уплотнительное кольцо | 2 |
| 14 | 424434-09 | Кольцо баккуп | 1 |
| 15 | 424434-10 | Кольцо баккуп | 2 |
| 16 | 425122-71 | Болт с внутренним шестигранником | 4 |
| 17 | 425458-23 | Гайка | 2 |
| 18 | 570004 | Гайка | 1 |
| 19 | 947886 | Шайба | 1 |
| 20 | 947886 | Пружинная шайба | 1 |
| 21 | 424434-11 | Колпачок | 2 |
| 24 | 424434-12 | Тарельчатый клапан | 1 |
| 25 | 424434-13 | Пружина | 1 |
| 26 | 424434-14 | Пробка | 1 |
| 28 | 438402 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
