Детали пола — HITACHI RT205

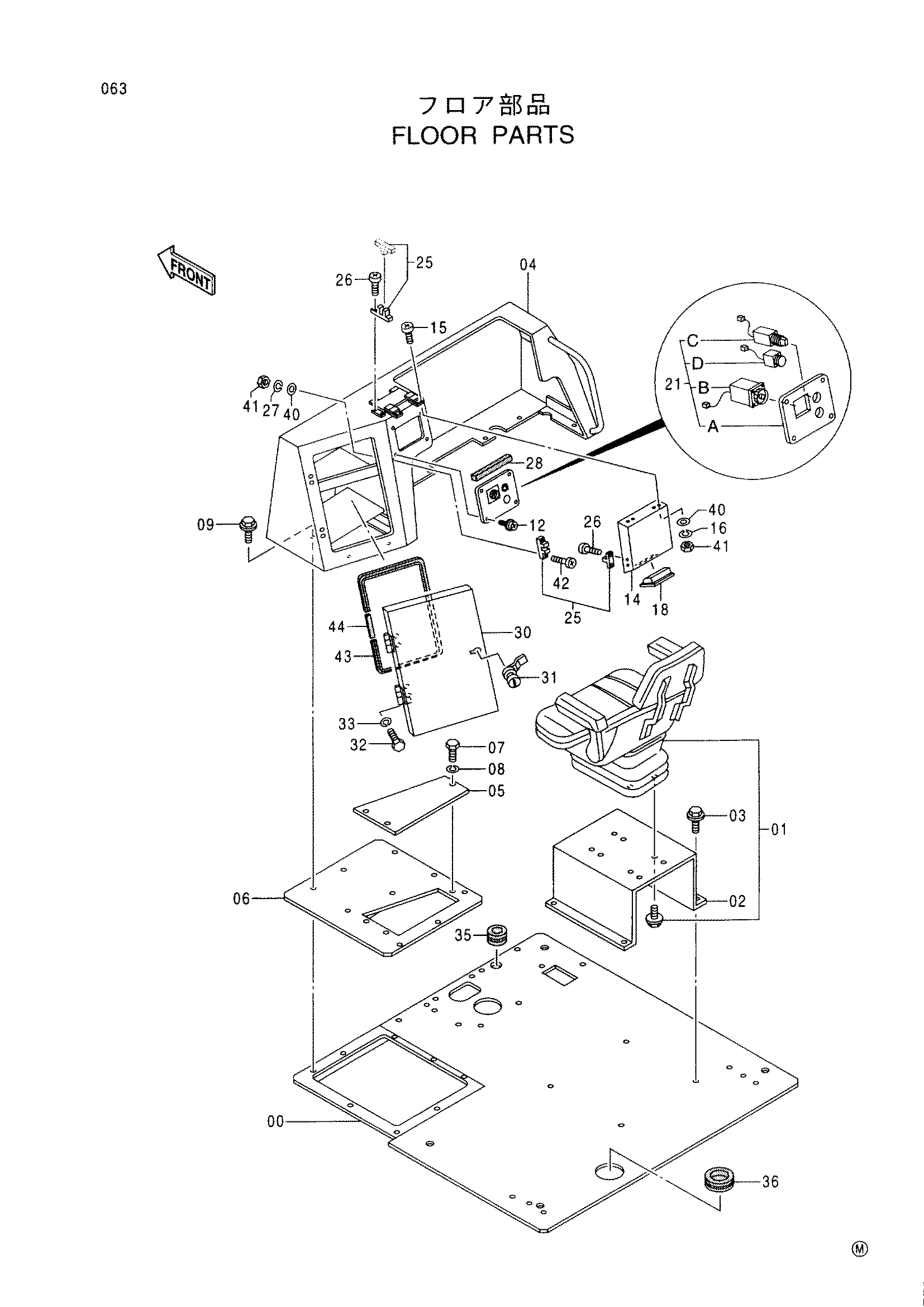

Заводская схема «Детали пола» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424447 | Пол | 1 |
| 01 | 438211 | Сиденье | 1 |
| 02 | 424244 | Стойка | 1 |
| 03 | 500029 | Болт с шайбой | 4 |
| 04 | 424445 | Крышка | 1 |
| 05 | 424540 | Крышка | 1 |
| 06 | 424541 | Крышка | 1 |
| 07 | 500043 | Болт | 3 |
| 08 | 947887 | Пружинная шайба | 3 |
| 09 | 500029 | Болт с шайбой | 15 |
| 12 | 424198 | Винт с шайбой | 4 |
| 14 | 424479 | Крышка | 1 |
| 15 | 424220 | Винт | 4 |
| 16 | 947883 | Пружинная шайба | 4 |
| 18 | 424382 | Ручка | 1 |
| 21 | 424604 | Выключатель в сборе | 1 |
| 21A | 424369 | Панель | 1 |
| 21B | 424749 | Таймер | 1 |
| 21C | 439553 | Выключатель | 1 |
| 21D | 925329 | Выключатель | 1 |
| 25 | 424381 | Защёлка | 2 |
| 26 | 424747 | Болт | 4 |
| 27 | 947883 | Пружинная шайба | 2 |
| 28 | 424383 | Резиновая прокладка | 1 |
| 30 | 424480 | Крышка | 1 |
| 31 | 424160 | Замок | 1 |
| 32 | 947619 | Болт | 4 |
| 33 | 606020 | Пружинная шайба | 4 |
| 35 | 424086 | Резиновая втулка | 1 |
| 36 | 424717 | Резиновая втулка | 1 |
| 40 | 439854 | Плоская шайба | 6 |
| 41 | 947850 | Гайка | 6 |
| 42 | 535035 | Винт | 2 |
| 43 | 424777 | Сеалинг резиновый | 1 |
| 44 | 424833 | Ограничитель резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
