Трубопроводы системы орошения — HITACHI RT205

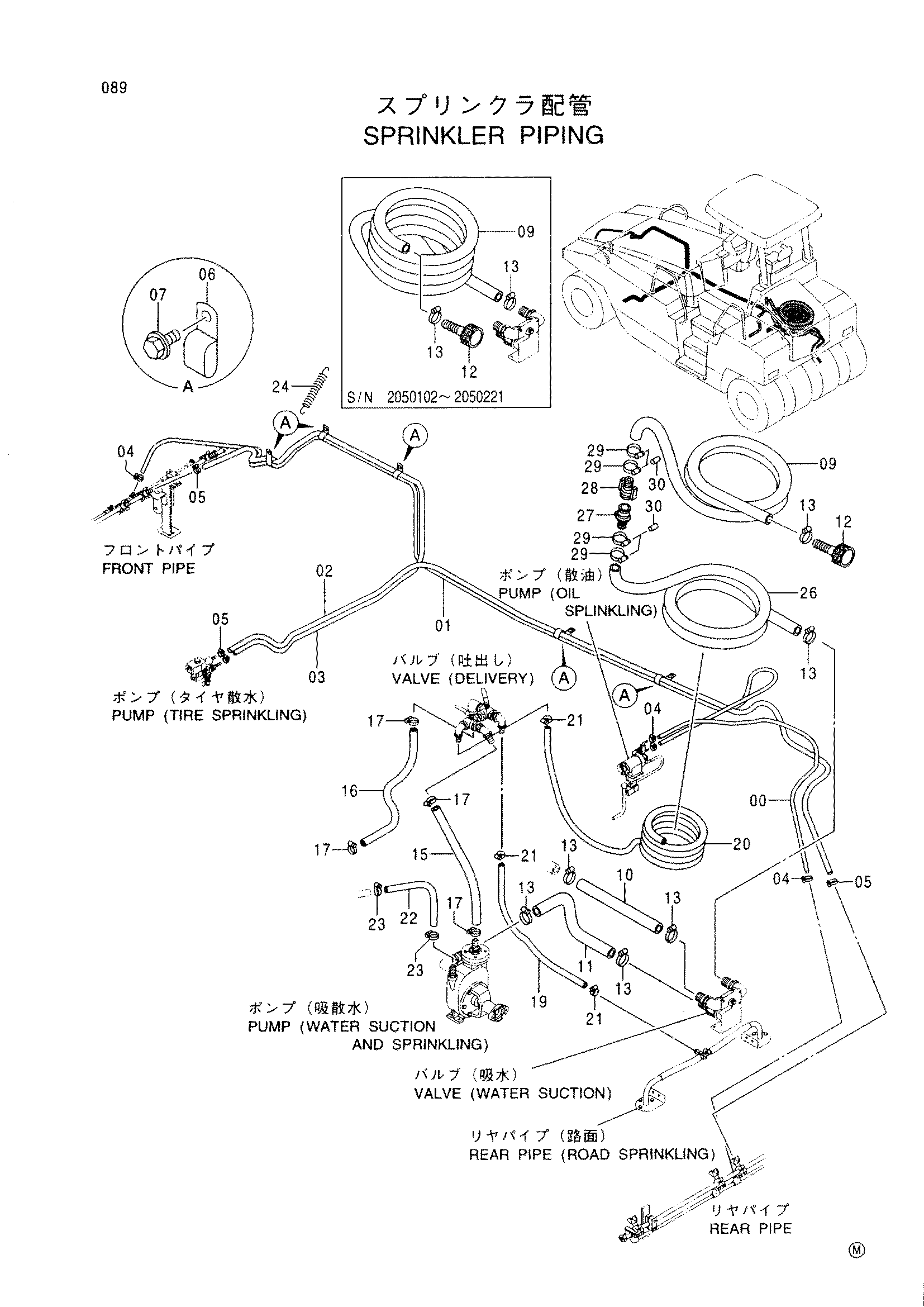

Заводская схема «Трубопроводы системы орошения» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424342 | Виниловый шланг | 1 |
| 01 | 424343 | Виниловый шланг | 1 |
| 02 | 424344 | Виниловый шланг | 1 |
| 03 | 424345 | Виниловый шланг | 1 |
| 04 | 313060 | Хомут шланга | 4 |
| 05 | 424172 | Хомут шланга | 4 |
| 06 | 424069 | Зажим | 5 |
| 07 | 500048 | Болт с шайбой | 5 |
| 09 | 424256 | Шланг | 1 |
| 09 | 424819 | Шланг | 1 |
| 10 | 424346 | Шланг | 1 |
| 11 | 424347 | Шланг | 1 |
| 12 | 439442 | Сетчатый фильтр | 1 |
| 13 | 448186 | Хомут шланга | 6 |
| 15 | 424413 | Виниловый шланг | 1 |
| 16 | 424349 | Виниловый шланг | 1 |
| 17 | 424020 | Хомут шланга | 4 |
| 19 | 424350 | Виниловый шланг | 1 |
| 20 | 424418 | Шланг | 1 |
| 21 | 424167 | Хомут шланга | 3 |
| 22 | 424440 | Шланг | 1 |
| 23 | 424167 | Хомут шланга | 2 |
| 24 | 424153 | Пружина растяжения | 1 |
| 26 | 424820 | Шланг | 1 |
| 27 | 424817 | Пробка | 1 |
| 28 | 424818 | Разъём | 1 |
| 29 | 448186 | Хомут шланга | 4 |
| 30 | 424839 | Трубка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
