Задний коврик — HITACHI RT205

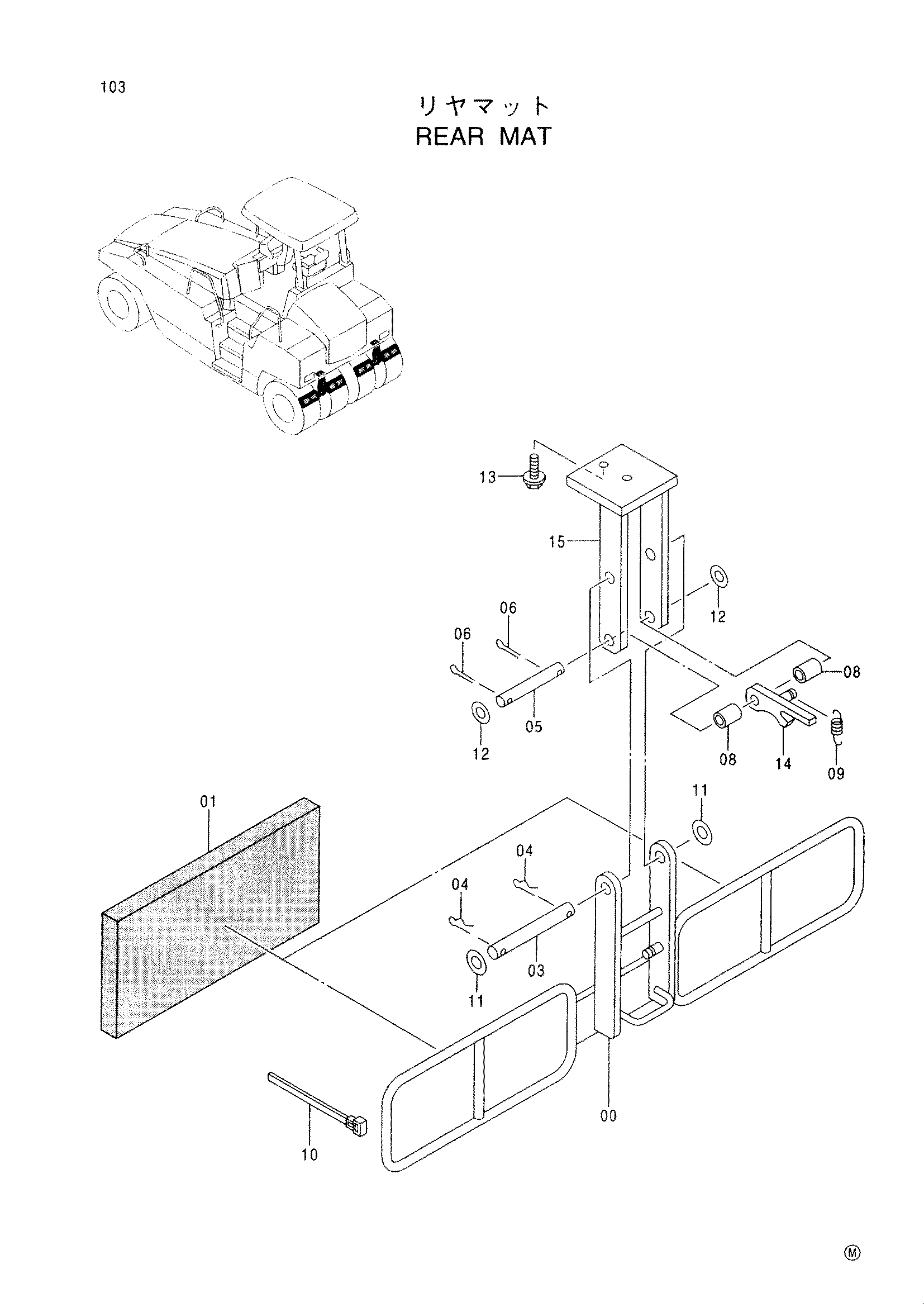

Заводская схема «Задний коврик» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 441596 | Скрапер | 1 |
| 01 | 424340 | Коврик | 2 |
| 03 | 424409 | Палец | 1 |
| 04 | 439213 | Стопорный палец | 2 |
| 05 | 424416 | Палец | 1 |
| 06 | 424188 | Шплинт | 2 |
| 08 | 424333 | Проставка | 2 |
| 09 | 424153 | Пружина растяжения | 1 |
| 10 | 424024 | Ленточный зажим | 24 |
| 11 | 947328 | Плоская шайба | 2 |
| 12 | 947327 | Плоская шайба | 2 |
| 13 | 500028 | Болт с шайбой | 2 |
| 14 | 424624 | Ограничитель | 1 |
| 15 | 424534 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
