Воздушный фильтр — HITACHI RT205

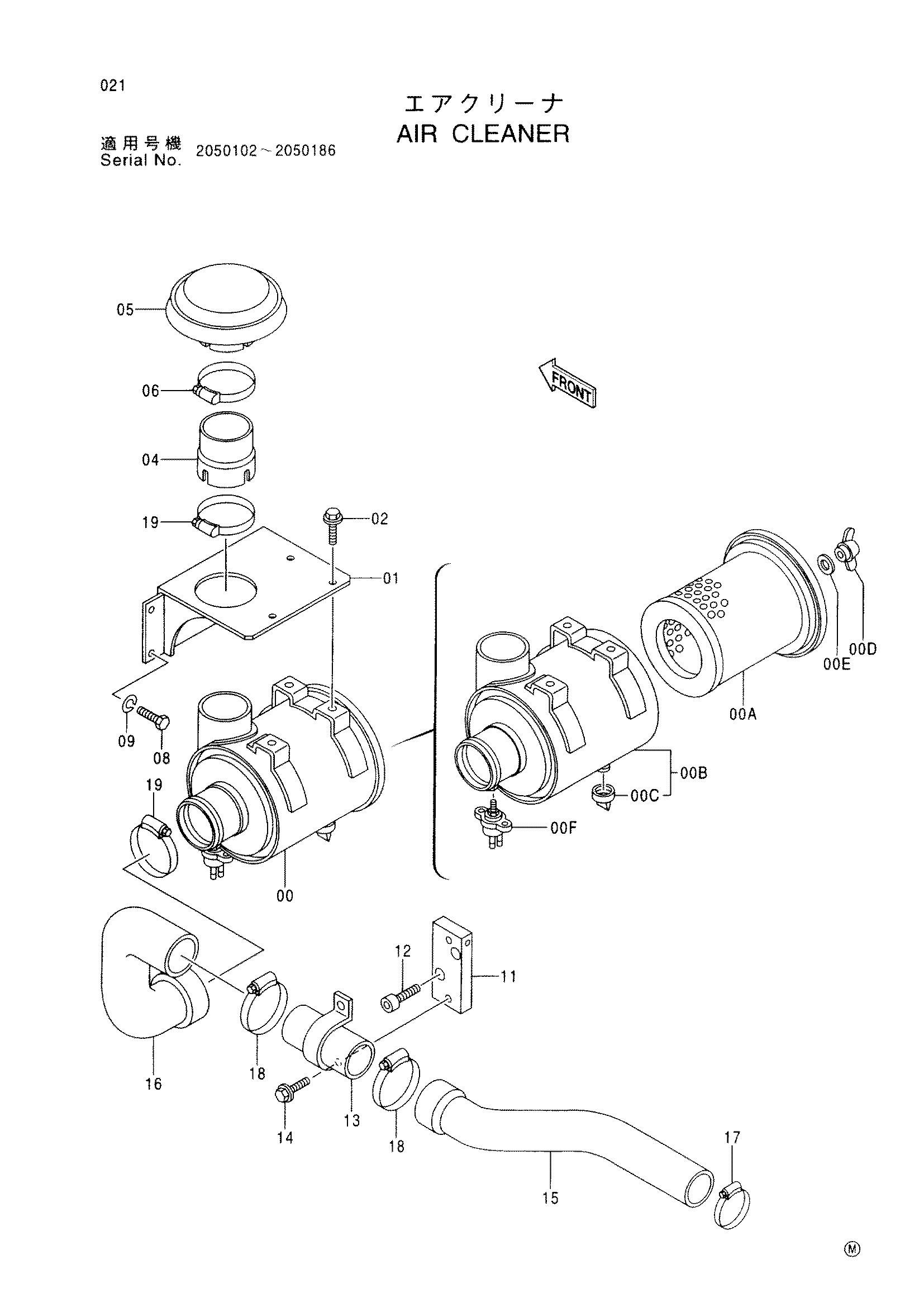

Заводская схема «Воздушный фильтр» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424055 замена: 424807 | Фильтр воздушный в сборе | 1 |
| 00A | 424664 | Элемент | 1 |
| 00B | 424665 | Корпус | 1 |
| 00C | 424666 | Клапан | 1 |
| 00D | 424667 | Гайка винг | 1 |
| 00E | 424668 | Манжета | 1 |
| 00F | 424652 | Индикатор | 1 |
| 01 | 424494 | Кронштейн | 1 |
| 02 | 500048 | Болт с шайбой | 3 |
| 04 | 424285 | Трубка | 1 |
| 05 | 424061 | Колпачок | 1 |
| 06 | 438178 | Хомут шланга | 1 |
| 08 | 500043 | Болт | 4 |
| 09 | 947887 | Пружинная шайба | 4 |
| 11 | 424303 | Кронштейн | 1 |
| 12 | 947804 | Болт с внутренним шестигранником | 2 |
| 13 | 424493 | Трубка воздушный | 1 |
| 14 | 500028 | Болт с шайбой | 2 |
| 15 | 424236 | Воздушный шланг | 1 |
| 16 | 424237 | Воздушный шланг | 1 |
| 17 | 947479 | Хомут шланга | 1 |
| 18 | 424735 | Хомут шланга | 2 |
| 19 | 438178 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
