Насос (масляный сплинклинг) — HITACHI RT205

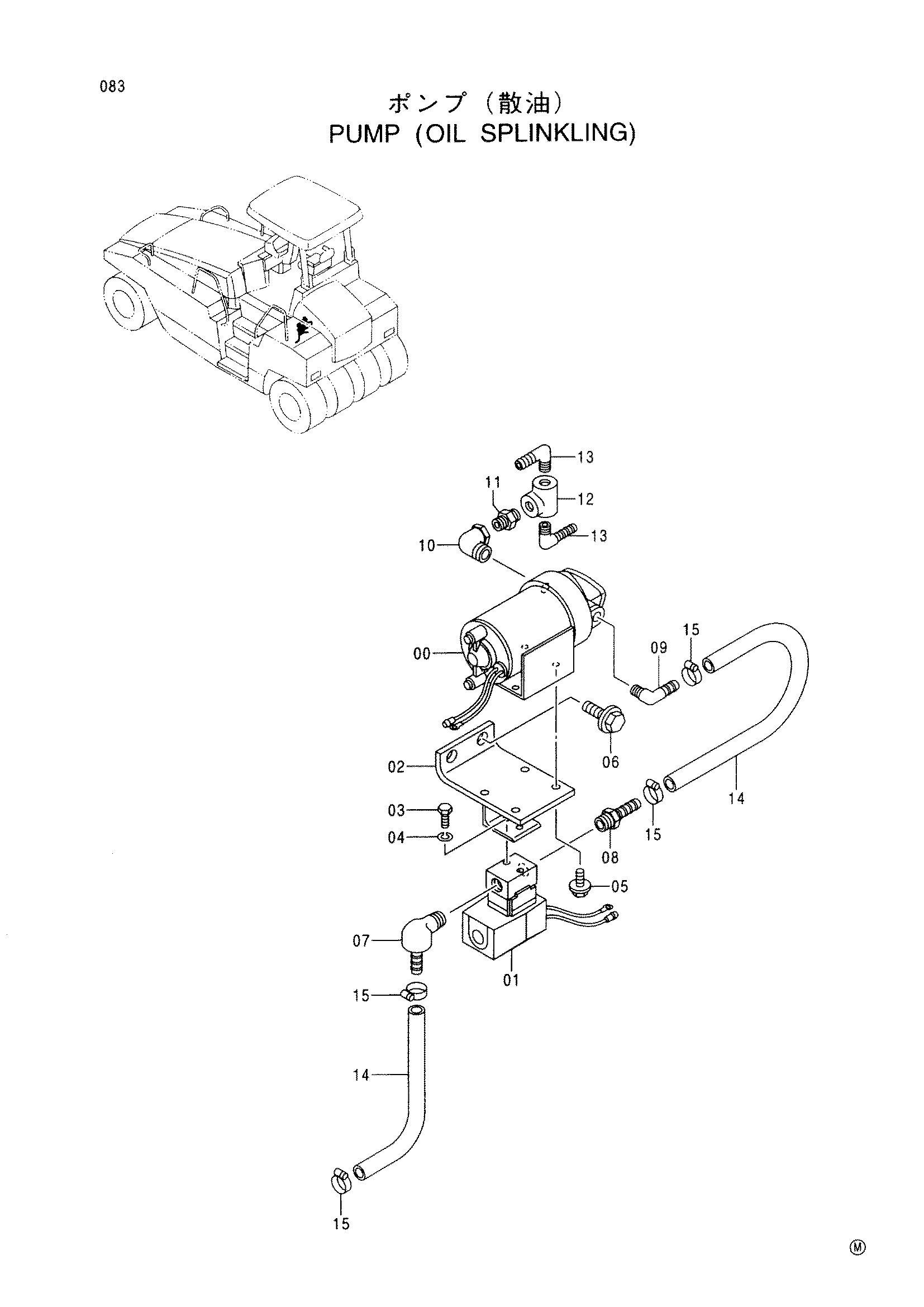

Заводская схема «Насос (масляный сплинклинг)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 442044 | Насос | 1 |
| 01 | 442043 | Электромагнитный клапан | 1 |
| 02 | 424504 | Кронштейн | 1 |
| 03 | 424259 | Болт | 2 |
| 04 | 947885 | Пружинная шайба | 2 |
| 05 | 947608 | Болт с шайбой | 4 |
| 06 | 500048 | Болт с шайбой | 2 |
| 07 | 439415 | Штуцер шланг | 1 |
| 08 | 439334 | Штуцер шланг | 1 |
| 09 | 424260 | Штуцер шланг | 1 |
| 10 | 947436 | Угловой штуцер | 1 |
| 11 | 947998 | Адаптер | 1 |
| 12 | 947709 | Тройник | 1 |
| 13 | 424353 | Штуцер шланг | 2 |
| 14 | 424348 | Виниловый шланг | 2 |
| 15 | 424172 | Зажим шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
