Рама детали — HITACHI RT205

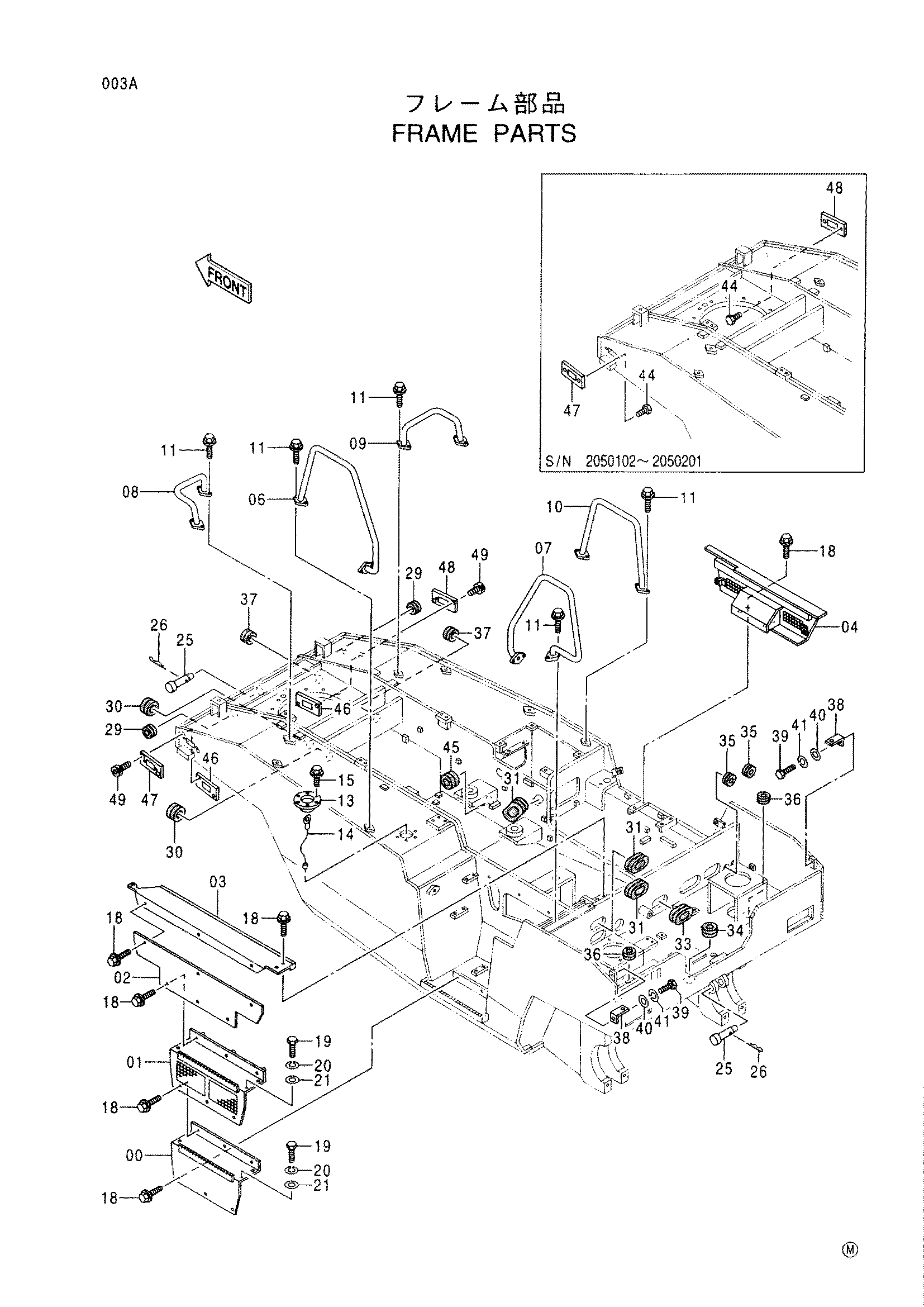

Заводская схема «Рама детали» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424463 | Крышка | 1 |
| 01 | 424462 | Крышка | 1 |
| 02 | 424537 | Крышка | 1 |
| 03 | 424477 | Крышка | 1 |
| 04 | 424478 | Крышка | 1 |
| 06 | 424490 | Поручень | 1 |
| 07 | 424491 | Поручень | 1 |
| 08 | 424499 | Стойка L | 1 |
| 09 | 424498 | Стойка R | 1 |
| 10 | 424492 | Поручень | 1 |
| 11 | 500035 | Болт с шайбой | 20 |
| 13 | 435082 | Колпачок | 1 |
| 14 | 424252 | Блокировка детали | 1 |
| 15 | 424199 | Винт с шайбой | 6 |
| 18 | 500029 | Болт с шайбой | 21 |
| 19 | 500048 | Болт | 8 |
| 20 | 947887 | Пружинная шайба | 8 |
| 21 | 446281 | Шайба | 8 |
| 25 | 424354 | Палец | 2 |
| 26 | 424641 | Стопорный палец | 2 |
| 29 | 424078 | Резиновая втулка | 2 |
| 30 | 424083 | Резиновая втулка | 2 |
| 31 | 424079 | Резиновая втулка | 3 |
| 33 | 424123 | Резиновая втулка | 1 |
| 34 | 424110 | Резиновая втулка | 1 |
| 35 | 424093 | Резиновая втулка | 2 |
| 36 | 424671 | Втулка: резиновый | 2 |
| 37 | 424086 | Резиновая втулка | 2 |
| 38 | 424422 | Кронштейн | 2 |
| 39 | 500099 | Болт | 2 |
| 40 | 947326 | Плоская шайба | 2 |
| 41 | 947884 | Пружинная шайба | 2 |
| 44 | 500048 | Болт | 4 |
| 45 | 424083 | Резиновая втулка | 1 |
| 45 | 424813 | Резиновая втулка | 1 |
| 46 | 424814 | Седло винта | 2 |
| 47 | 424283 | Седло винта | 1 |
| 47 | 424815 | Сиденье винт (левый) | 1 |
| 48 | 424283 | Седло винта | 1 |
| 48 | 424824 | Сиденье винт (правый) | 1 |
| 49 | 947802 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
