Навес — HITACHI RT205

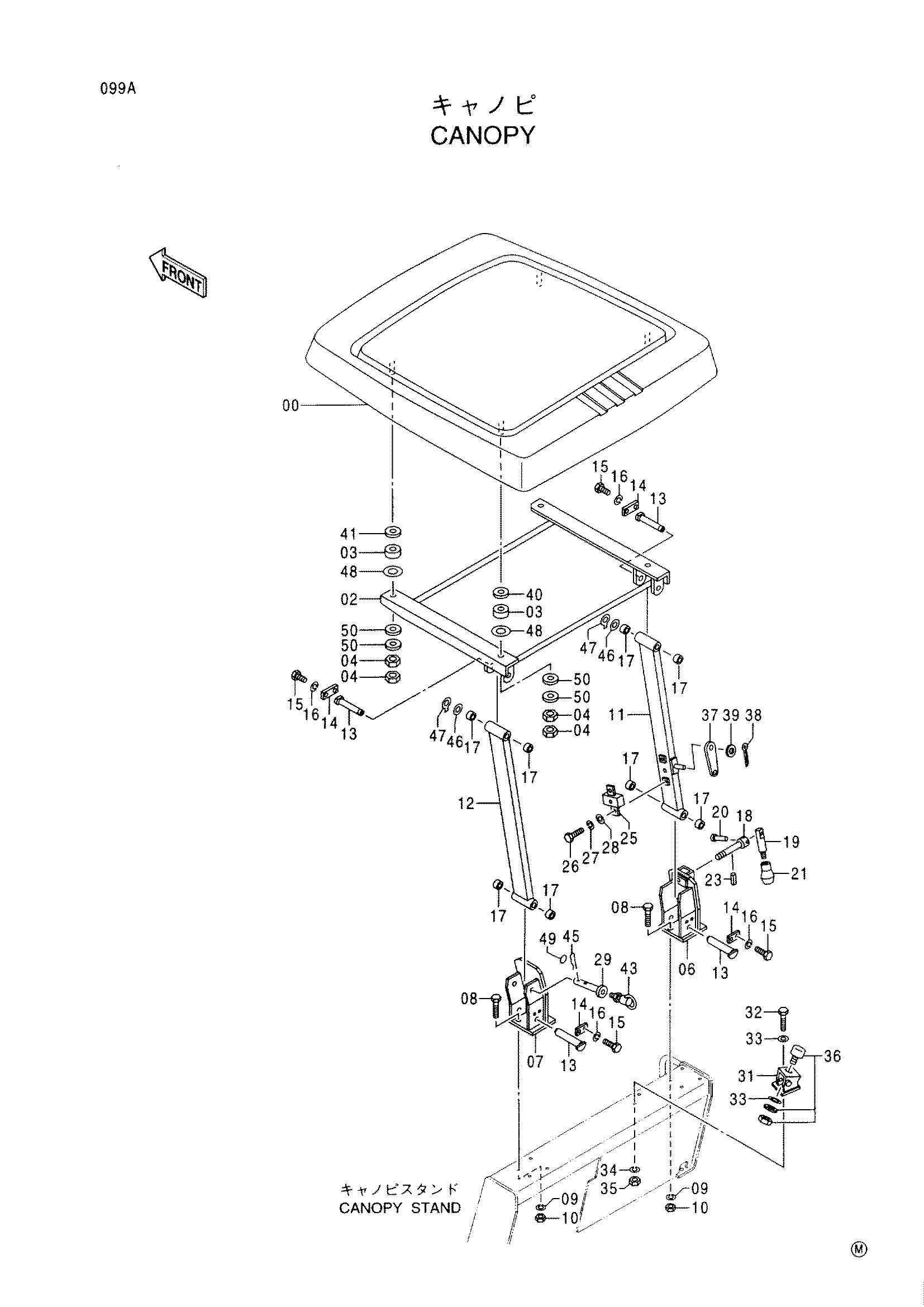

Заводская схема «Навес» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	424525	Рооф	1
02	424470	Опора	1
03	434625	Манжета	4
04	570011	Гайка	8
06	424520	Кронштейн R	1
07	424523	Кронштейн L	1
08	947690	Болт	8
09	947888	Пружинная шайба	8
10	570007	Гайка	8
11	424518	Поле R	1
12	424519	Поле L	1
13	424401	Палец	4
14	424225	Стопорная пластина	4
15	947609	Болт	8
16	947886	Пружинная шайба	8
17	424402	Втулка	8
18	424399	Болт	1
19	424254	Рычаг	1
20	424258	Заклёпка	1
21	438336	Ручка	1
23	424043	Пружинный штифт	1
25	424619	Кронштейн	1
26	500043	Болт	2
27	947887	Пружинная шайба	2
28	947324	Плоская шайба	2
29	424400	Палец	1
31	424521	Кронштейн	1
32	500193	Болт	2
33	947325	Плоская шайба	3
34	947888	Пружинная шайба	2
35	570007	Гайка	2
36	438261	Ограничитель	1
37	424398	Тяга	1
38	424189	Шплинт	1
39	947329	Плоская шайба	1
40	424403	Проставка	2
41	424404	Проставка	2
43	424405	Болт проушина	1
45	439213	Стопорный палец	1
46	947329	Плоская шайба	4
47	424738	Шайба тонгуед	6
48	434624	Шайба	4
49	438470	Шпонка кольцо	1
50	947326	Плоская шайба	8

Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
