Насос (шина спринклинг) — HITACHI RT205

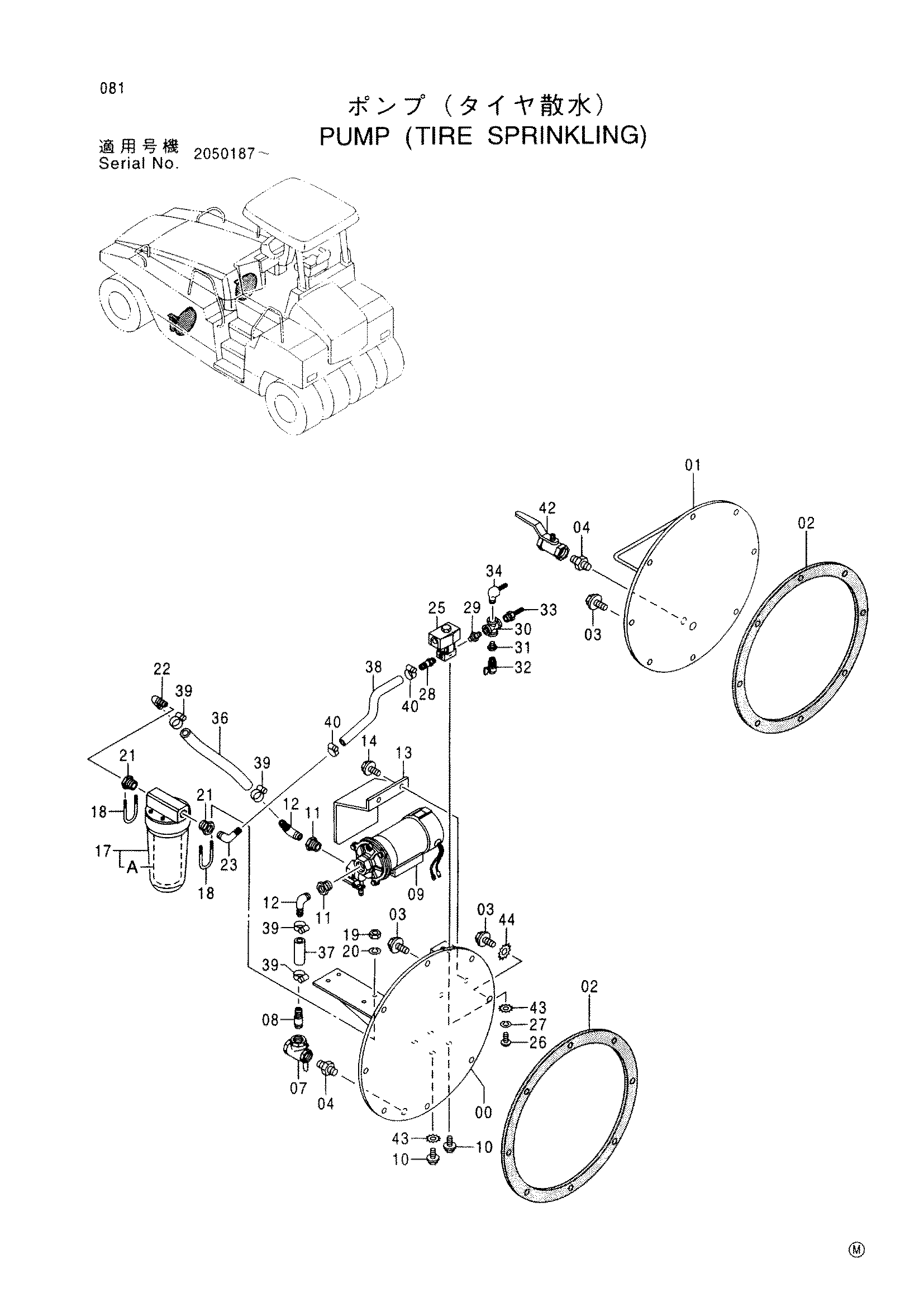

Заводская схема «Насос (шина спринклинг)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	424831	Крышка	1
01	424503	Крышка	1
02	424253	Резиновая прокладка	2
03	500037	Болт с шайбой	16
04	947418	Адаптер	2
07	438471	Шаровой клапан	1
08	441652	Штуцер шланг	1
09	438472	Насос	1
10	947619	Болт с шайбой	4
11	947407	Переходник	2
12	424262	Штуцер шланг	2
13	424408	Крышка	1
14	500048	Болт с шайбой	2
17	424374	Фильтр	1
17A	439677	Фильтрующий элемент	1
18	431960	U-образный болт	2
19	947853	Гайка	4
20	947886	Пружинная шайба	4
21	947407	Переходник	2
22	424262	Штуцер шланг	1
23	424261	Штуцер шланг	1
25	442043	Электромагнитный клапан	1
26	439859	Винт	2
27	947885	Пружинная шайба	2
28	424263	Штуцер шланг	1
29	947415	Адаптер	1
30	424201	Крестовина	1
31	947404	Переходник	1
32	439403	П-кокк	1
33	439334	Штуцер шланг	1
34	439415	Штуцер шланг	1
36	424337	Виниловый шланг	1
37	424830	Виниловый шланг	1
38	424339	Виниловый шланг	1
39	424166	Хомут шланга	4
40	424171	Хомут шланга	2
42	947387	Шаровой клапан	1
43	424798	Шайба	2
44	424840	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
