Управление детали — HITACHI RT205

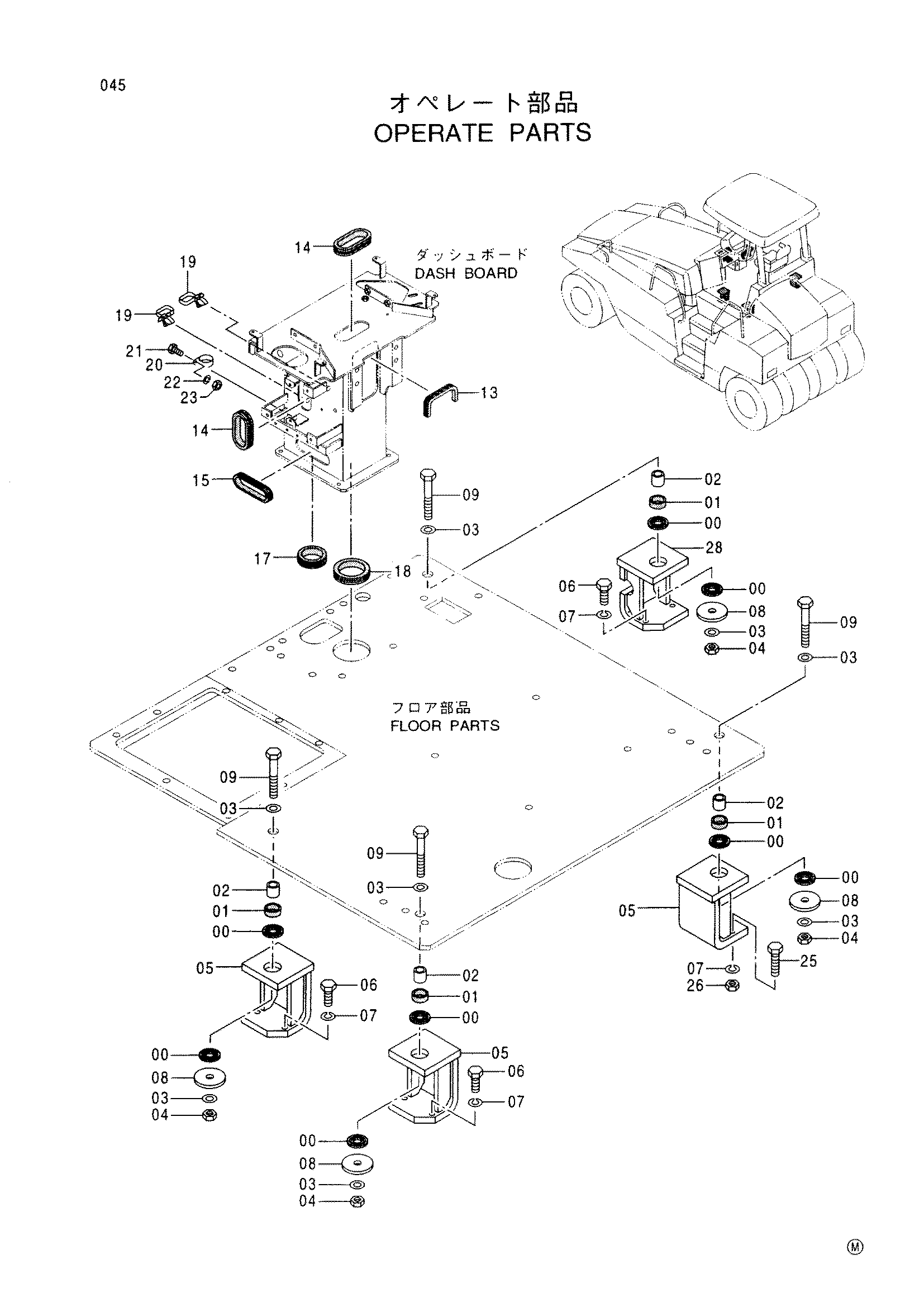

Заводская схема «Управление детали» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424154 | Резиновая прокладка | 8 |
| 01 | 424109 | Резиновая прокладка | 4 |
| 02 | 424111 | Проставка | 4 |
| 03 | 424021 | Шайба | 8 |
| 04 | 570015 | Гайка | 4 |
| 05 | 424513 | Кронштейн | 3 |
| 06 | 947693 | Болт | 6 |
| 07 | 947884 | Пружинная шайба | 8 |
| 08 | 424129 | Шайба | 4 |
| 09 | 424208 | Болт | 4 |
| 13 | 424429 | Резиновая прокладка | 1 |
| 14 | 424663 | Резиновая втулка | 2 |
| 15 | 424672 | Резиновая втулка | 1 |
| 17 | 424677 | Резиновая втулка | 1 |
| 18 | 424717 | Резиновая втулка | 1 |
| 19 | 424683 | Зажим | 2 |
| 20 | 424659 | Зажим | 1 |
| 21 | 500028 | Болт | 1 |
| 22 | 947887 | Пружинная шайба | 1 |
| 23 | 570006 | Гайка | 1 |
| 25 | 439752 | Болт | 2 |
| 26 | 570011 | Гайка | 2 |
| 28 | 424759 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
