Гидробак — HITACHI RT205

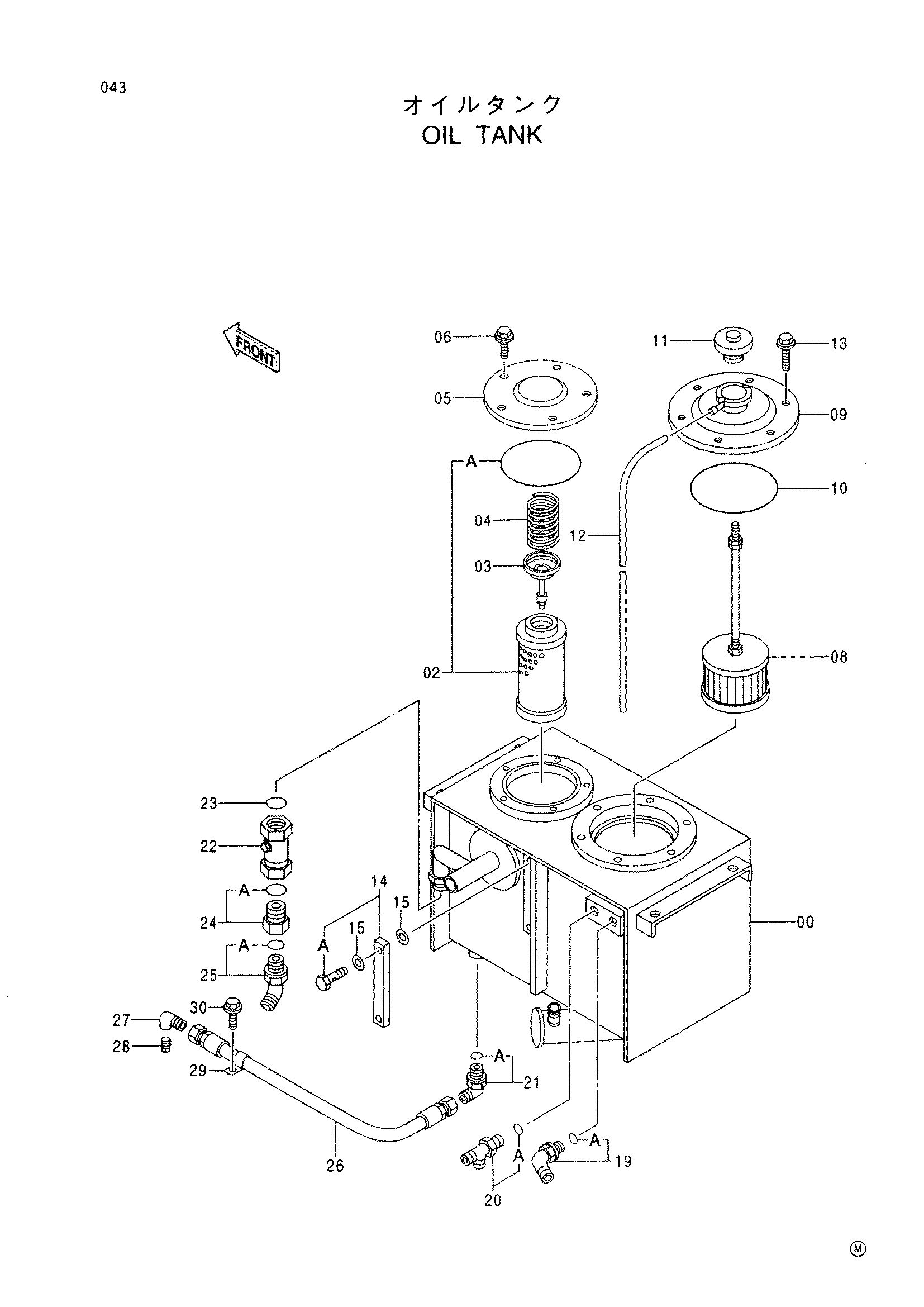

Заводская схема «Гидробак» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424458 | Гидробак | 1 |
| 02 | 424306 | Фильтрующий элемент | 1 |
| 02A | 448381 | Уплотнительное кольцо | 1 |
| 03 | 424033 | Клапан | 1 |
| 04 | 424034 | Пружина | 1 |
| 05 | 424118 | Крышка | 1 |
| 06 | 500048 | Болт с шайбой | 5 |
| 08 | 424305 | Всасывающий фильтр | 1 |
| 09 | 424174 | Крышка | 1 |
| 10 | 424190 | Уплотнительное кольцо | 1 |
| 11 | 424037 | Колпачок | 1 |
| 12 | 424045 | Виниловый шланг | 1 |
| 13 | 500028 | Болт с шайбой | 6 |
| 14 | 424175 | Указатель уровня | 1 |
| 14A | 424648 | Болт | 2 |
| 15 | 424626 | Уплотнительная шайба | 4 |
| 19 | 424072 | Угловой штуцер | 1 |
| 19A | 438402 | Уплотнительное кольцо | 1 |
| 20 | 424121 | Тройник | 1 |
| 20A | 947519 | Уплотнительное кольцо | 1 |
| 21 | 424049 | Угловой штуцер | 1 |
| 21A | 430623 | Уплотнительное кольцо | 1 |
| 22 | 424293 | Клапан | 1 |
| 23 | 424168 | Уплотнительное кольцо | 1 |
| 24 | 424115 | Переходник S | 1 |
| 24A | 424168 | Уплотнительное кольцо | 1 |
| 25 | 424058 | Угловой штуцер | 1 |
| 25A | 947520 | Уплотнительное кольцо | 1 |
| 26 | 424162 | Шланг | 1 |
| 27 | 424317 | Угловой штуцер | 1 |
| 28 | 947392 | Пробка | 1 |
| 29 | 424068 | Зажим | 1 |
| 30 | 500048 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
