Управление трубопроводы — HITACHI RT205

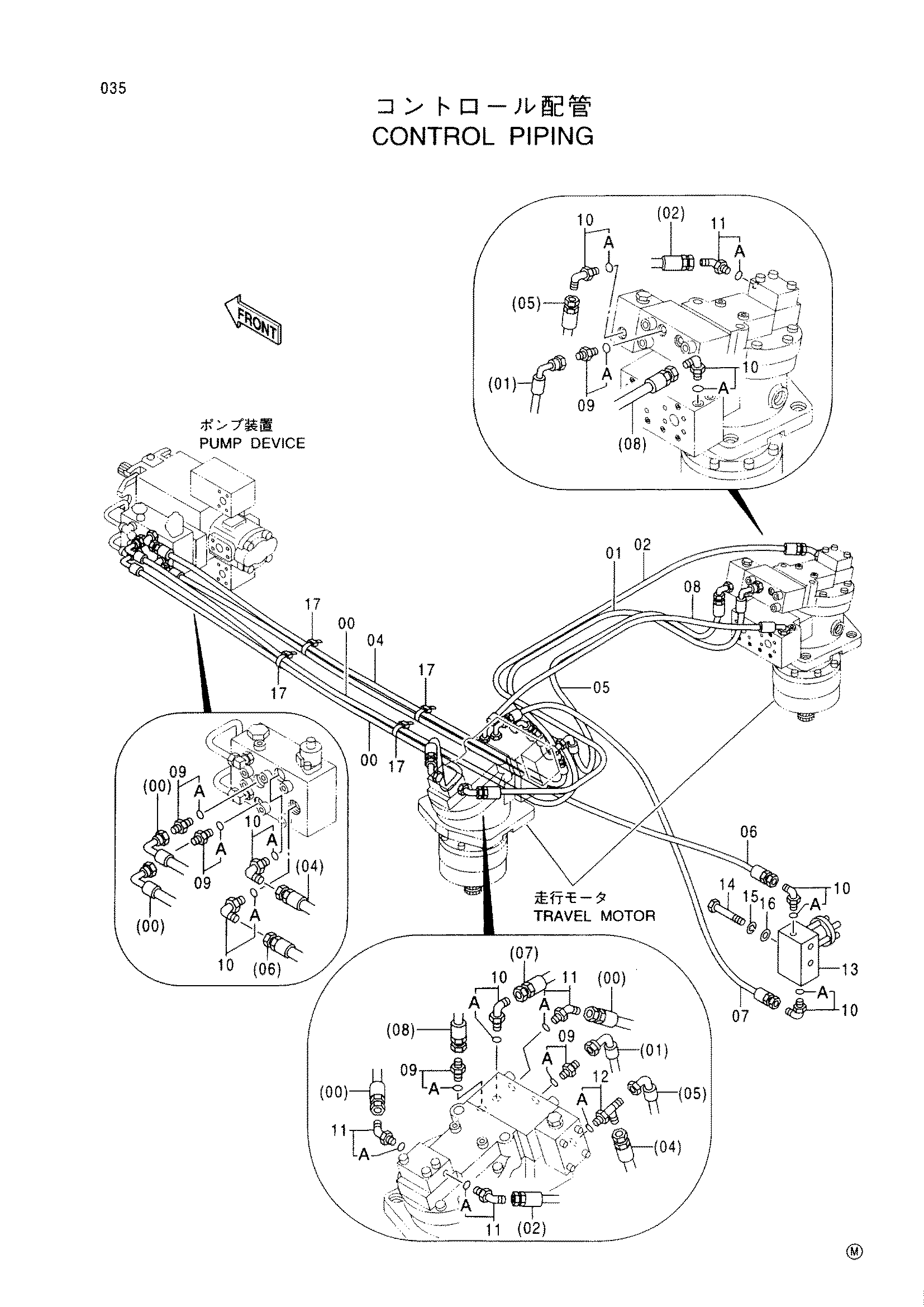

Заводская схема «Управление трубопроводы» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424296 | Шланг | 2 |
| 01 | 424297 | Шланг | 1 |
| 02 | 424298 | Шланг | 1 |
| 04 | 424122 | Шланг | 1 |
| 05 | 424097 | Шланг | 1 |
| 06 | 424122 | Шланг | 1 |
| 07 | 424101 | Шланг | 1 |
| 08 | 424097 | Шланг | 1 |
| 09 | 424075 | Адаптер | 5 |
| 09A | 438402 | Уплотнительное кольцо | 1 |
| 10 | 424047 | Угловой штуцер | 7 |
| 10A | 438402 | Уплотнительное кольцо | 1 |
| 11 | 424072 | Угловой штуцер | 4 |
| 11A | 438402 | Уплотнительное кольцо | 1 |
| 12 | 424080 | Тройник | 1 |
| 12A | 438402 | Уплотнительное кольцо | 1 |
| 13 | 424434 | Клапан | 1 |
| 14 | 424207 | Болт | 2 |
| 15 | 947887 | Пружинная шайба | 2 |
| 16 | 947324 | Плоская шайба | 2 |
| 17 | 424024 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
