Аккел детали — HITACHI RT205

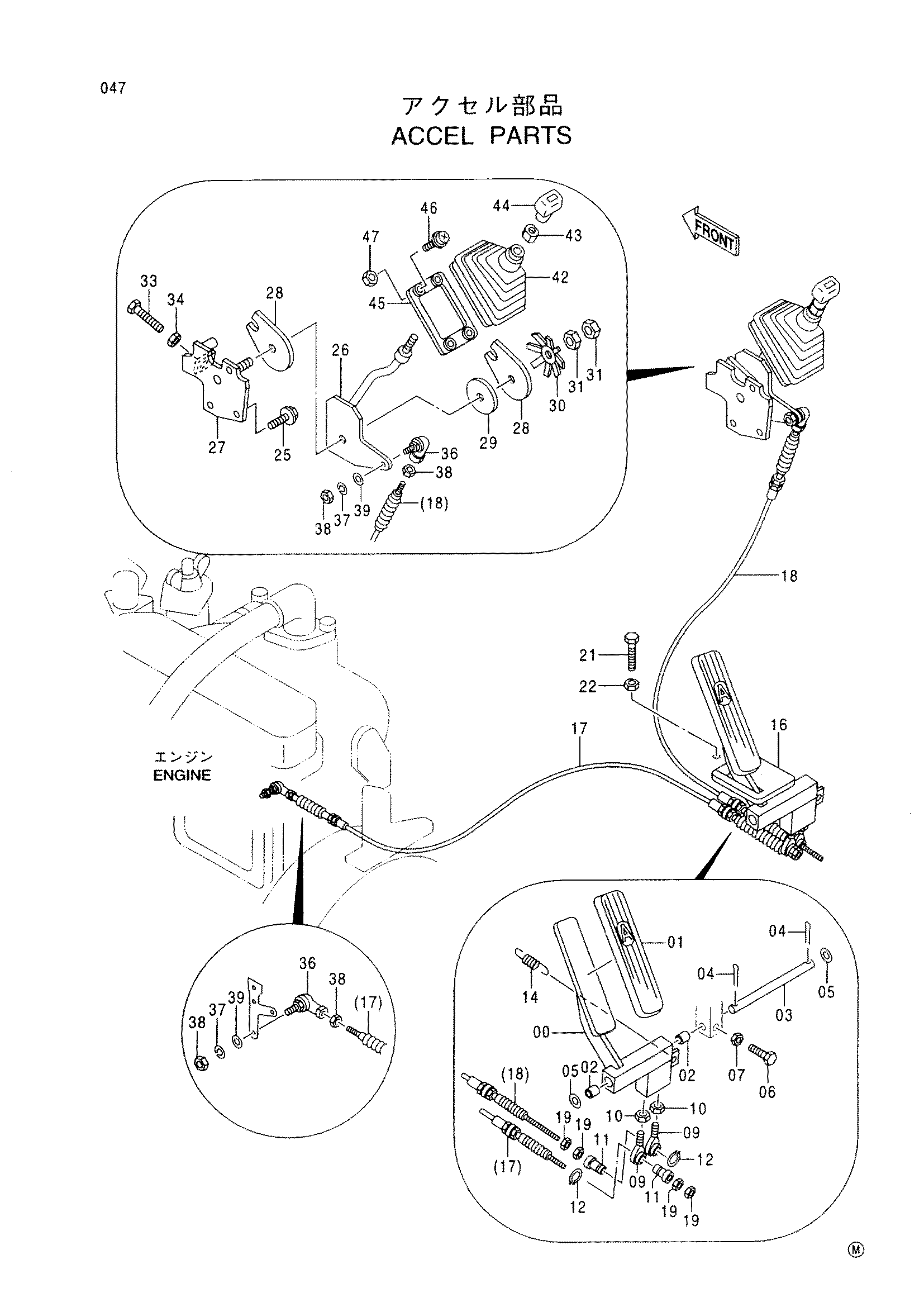

Заводская схема «Аккел детали» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424489 | Педаль аккел | 1 |
| 01 | 424113 | Крышка | 1 |
| 02 | 424052 | Втулка | 2 |
| 03 | 424324 | Палец | 1 |
| 04 | 630008 | Шплинт | 2 |
| 05 | 947326 | Плоская шайба | 2 |
| 06 | 947624 | Болт | 1 |
| 07 | 947854 | Гайка | 1 |
| 09 | 424019 | Концевой шток | 2 |
| 10 | 570006 | Гайка | 2 |
| 11 | 424325 | Сиденье шток | 2 |
| 12 | 424628 | Стопорное кольцо | 2 |
| 14 | 424153 | Пружина растяжения | 1 |
| 16 | 424326 | Резиновая втулка | 1 |
| 17 | 424322 | Трос управления | 1 |
| 18 | 424321 | Трос управления | 1 |
| 19 | 947852 | Гайка | 4 |
| 21 | 424218 | Болт | 1 |
| 22 | 570006 | Гайка | 1 |
| 25 | 500028 | Болт с шайбой | 3 |
| 26 | 424535 | Рычаг | 1 |
| 26 | 424828 | Рычаг | 1 |
| 27 | 424496 | Кронштейн | 1 |
| 28 | 424081 | Пластина | 2 |
| 29 | 424082 | Диск | 1 |
| 30 | 424163 | Пружина флусх | 2 |
| 31 | 570008 | Гайка | 2 |
| 33 | 424217 | Болт | 1 |
| 34 | 570006 | Гайка | 1 |
| 36 | 424025 | Шарнир | 2 |
| 37 | 947885 | Пружинная шайба | 2 |
| 38 | 947852 | Гайка | 4 |
| 39 | 947321 | Плоская шайба | 2 |
| 42 | 424014 | Защитный чехол | 1 |
| 43 | 424417 | Гайка | 1 |
| 44 | 424737 | Рукоятка | 1 |
| 45 | 424608 | Пластина | 1 |
| 46 | 424200 | Винт с шайбой | 4 |
| 47 | 947853 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
