Электрооборудование (аккумулятор) — HITACHI RT205

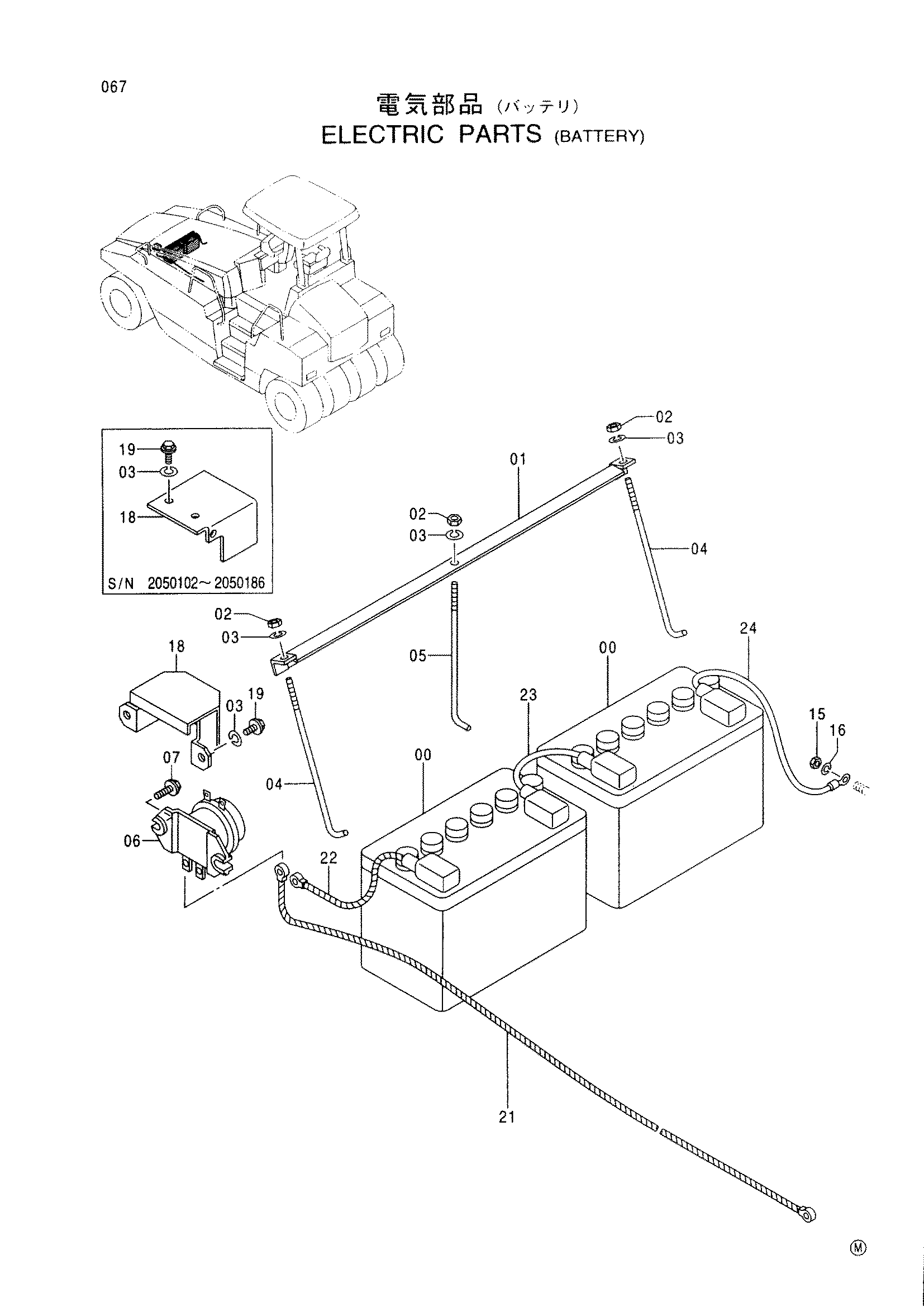

Заводская схема «Электрооборудование (аккумулятор)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424059 | Аккумулятор | 2 |
| 01 | 424182 | Держатель | 1 |
| 02 | 947854 | Гайка | 3 |
| 03 | 606020 | Пружинная шайба | 6 |
| 04 | 424131 | Болт | 2 |
| 05 | 424152 | Болт | 1 |
| 06 | 424681 | Реле аккумулятор | 1 |
| 07 | 947623 | Болт с шайбой | 2 |
| 15 | 570006 | Гайка | 1 |
| 16 | 947887 | Пружинная шайба | 1 |
| 18 | 424364 | Крышка | 1 |
| 18 | 424810 | Крышка | 1 |
| 19 | 947619 | Болт | 3 |
| 21 | 424394 | Трос аккумулятор | 1 |
| 22 | 424395 | Трос аккумулятор | 1 |
| 23 | 424396 | Трос аккумулятор | 1 |
| 24 | 424397 | Трос аккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
