Нижний давление трубопроводы — HITACHI RT205

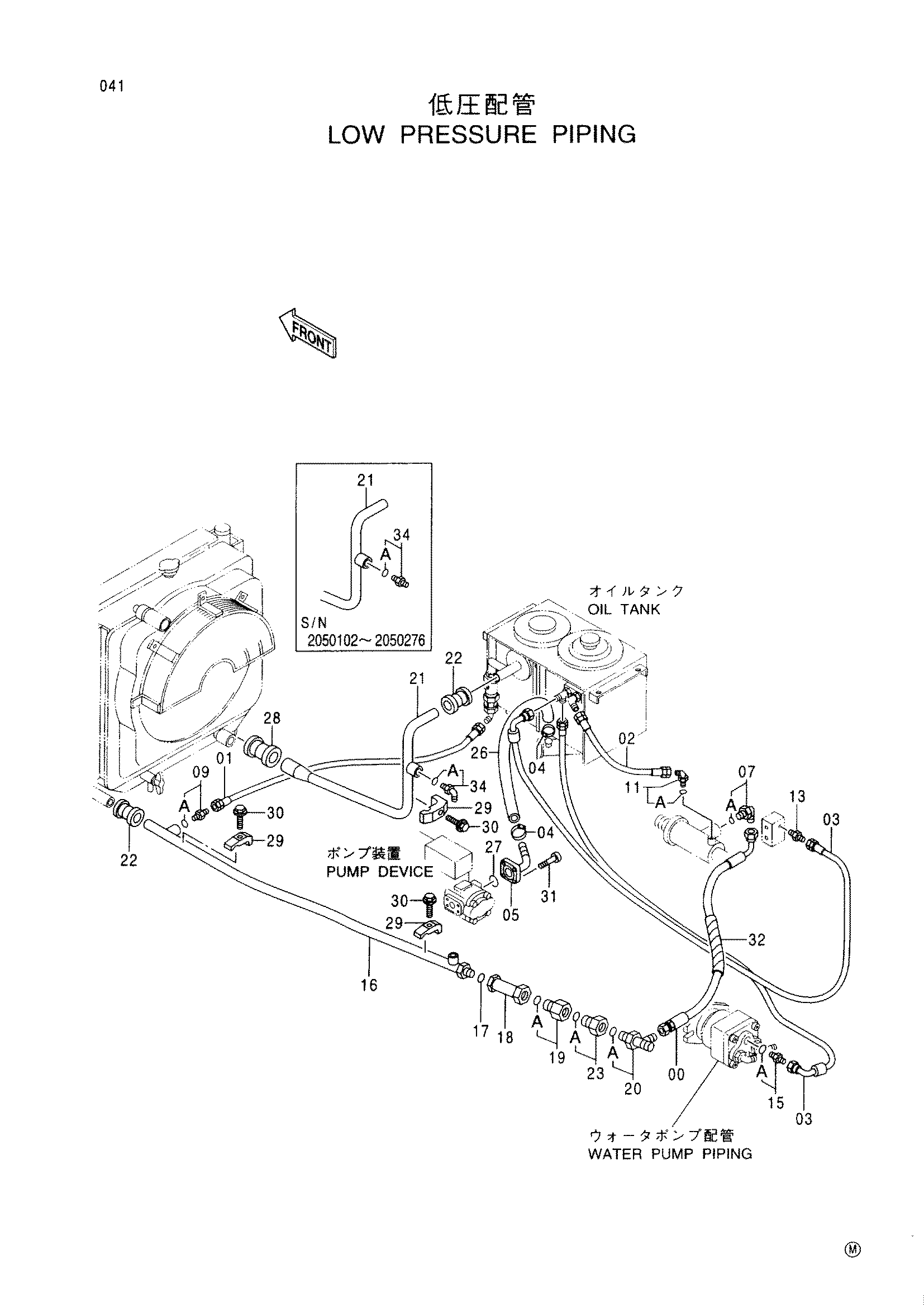

Заводская схема «Нижний давление трубопроводы» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424140 | Шланг | 1 |
| 01 | 424412 | Шланг | 1 |
| 02 | 424095 | Шланг | 1 |
| 03 | 424311 | Шланг | 2 |
| 04 | 424126 | Хомут шланга | 2 |
| 05 | 424495 | Всасывающая трубка | 1 |
| 07 | 424049 | Угловой штуцер | 1 |
| 07A | 430623 | Уплотнительное кольцо | 1 |
| 09 | 424102 | Адаптер | 1 |
| 09A | 947520 | Уплотнительное кольцо | 1 |
| 11 | 424047 | Угловой штуцер | 1 |
| 11A | 438402 | Уплотнительное кольцо | 1 |
| 13 | 424161 | Адаптер | 1 |
| 15 | 424075 | Адаптер | 1 |
| 15A | 438402 | Уплотнительное кольцо | 1 |
| 16 | 424461 | Трубка | 1 |
| 17 | 424168 | Уплотнительное кольцо | 1 |
| 18 | 424293 | Клапан | 1 |
| 19 | 424115 | Переходник S | 1 |
| 19A | 424168 | Уплотнительное кольцо | 1 |
| 20 | 424090 | Тройник | 1 |
| 20A | 430623 | Уплотнительное кольцо | 1 |
| 21 | 424522 | Трубка | 1 |
| 22 | 424029 | Муфта | 2 |
| 23 | 424116 | Переходник S | 1 |
| 23A | 947520 | Уплотнительное кольцо | 1 |
| 26 | 424320 | Резиновый шланг | 1 |
| 27 | 424191 | Уплотнительное кольцо | 1 |
| 28 | 424028 | Муфта | 1 |
| 29 | 424062 | Хомут трубки | 3 |
| 30 | 500033 | Болт с шайбой | 3 |
| 31 | 947683 | Болт с внутренним шестигранником | 4 |
| 32 | 424651 | Защитный кожух | 1 |
| 34 | 424102 | Адаптер | 1 |
| 34 | 424050 | Угловой штуцер | 1 |
| 34A | 947520 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
