Насос (шина спринклинг) — HITACHI RT205

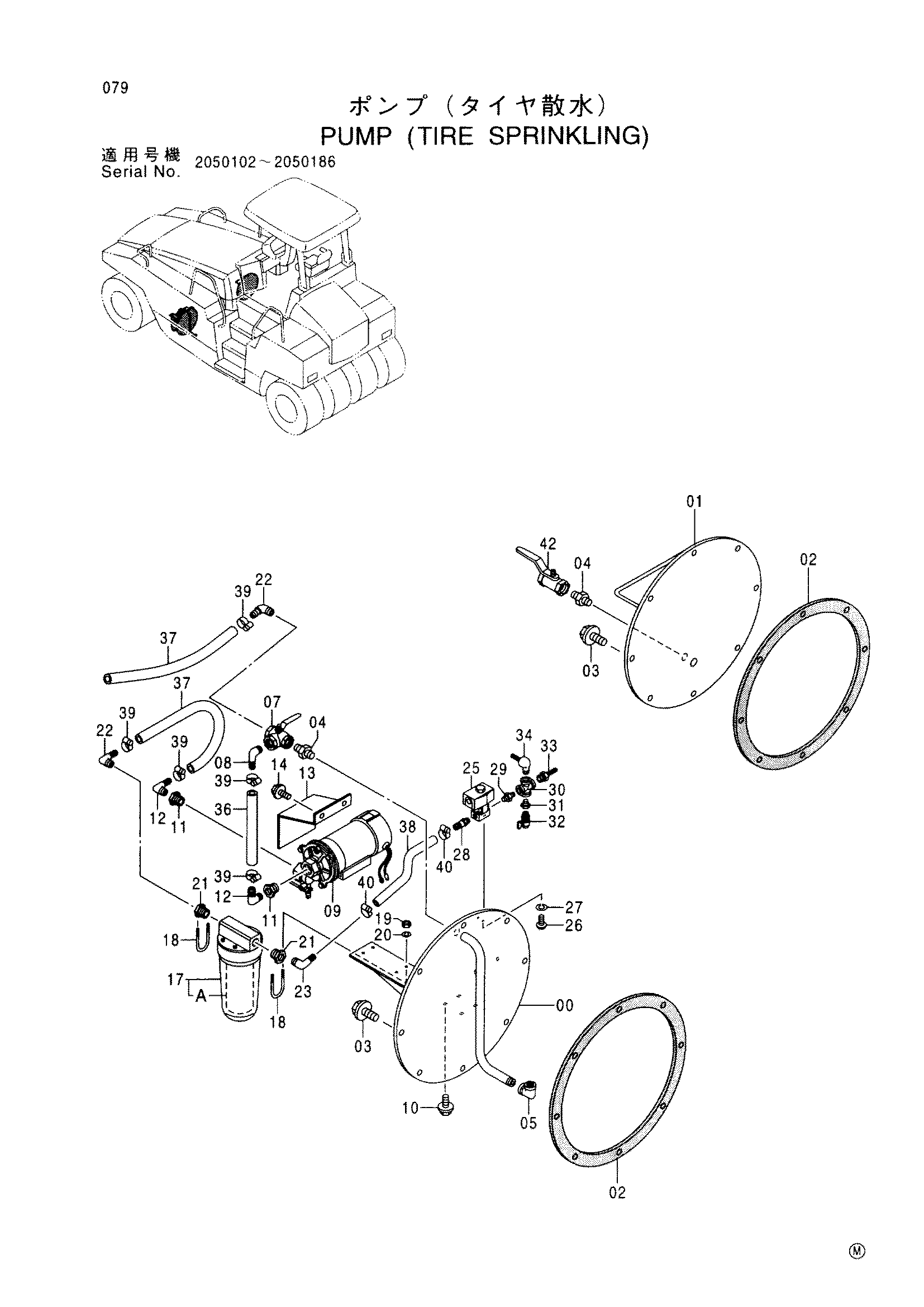

Заводская схема «Насос (шина спринклинг)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424472 | Крышка | 1 |
| 01 | 424503 | Крышка | 1 |
| 02 | 424253 | Резиновая прокладка | 2 |
| 03 | 500037 | Болт с шайбой | 16 |
| 04 | 947418 | Адаптер | 2 |
| 05 | 947426 | Угловой штуцер | 1 |
| 07 | 438471 | Шаровой клапан | 1 |
| 08 | 424262 | Штуцер шланг | 1 |
| 09 | 438472 | Насос | 1 |
| 10 | 947619 | Болт с шайбой | 4 |
| 11 | 947407 | Переходник | 2 |
| 12 | 424262 | Штуцер шланг | 2 |
| 13 | 424408 | Крышка | 1 |
| 14 | 500048 | Болт с шайбой | 2 |
| 17 | 424374 | Фильтр | 1 |
| 17A | 439677 | Фильтрующий элемент | 1 |
| 18 | 431960 | U-образный болт | 2 |
| 19 | 947853 | Гайка | 4 |
| 20 | 947886 | Пружинная шайба | 4 |
| 21 | 947407 | Переходник | 2 |
| 22 | 424262 | Штуцер шланг | 2 |
| 23 | 424261 | Штуцер шланг | 1 |
| 25 | 442043 | Электромагнитный клапан | 1 |
| 26 | 439859 | Винт | 2 |
| 27 | 947885 | Пружинная шайба | 2 |
| 28 | 424263 | Штуцер шланг | 1 |
| 29 | 947415 | Адаптер | 1 |
| 30 | 424201 | Крестовина | 1 |
| 31 | 947404 | Переходник | 1 |
| 32 | 439403 | П-кокк | 1 |
| 33 | 439334 | Штуцер шланг | 1 |
| 34 | 439415 | Штуцер шланг | 1 |
| 36 | 424337 | Виниловый шланг | 1 |
| 37 | 424338 | Виниловый шланг | 2 |
| 38 | 424339 | Виниловый шланг | 1 |
| 39 | 424166 | Хомут шланга | 5 |
| 40 | 424171 | Хомут шланга | 2 |
| 42 | 947387 | Шаровой клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
