Водяной насос трубопроводы — HITACHI RT205

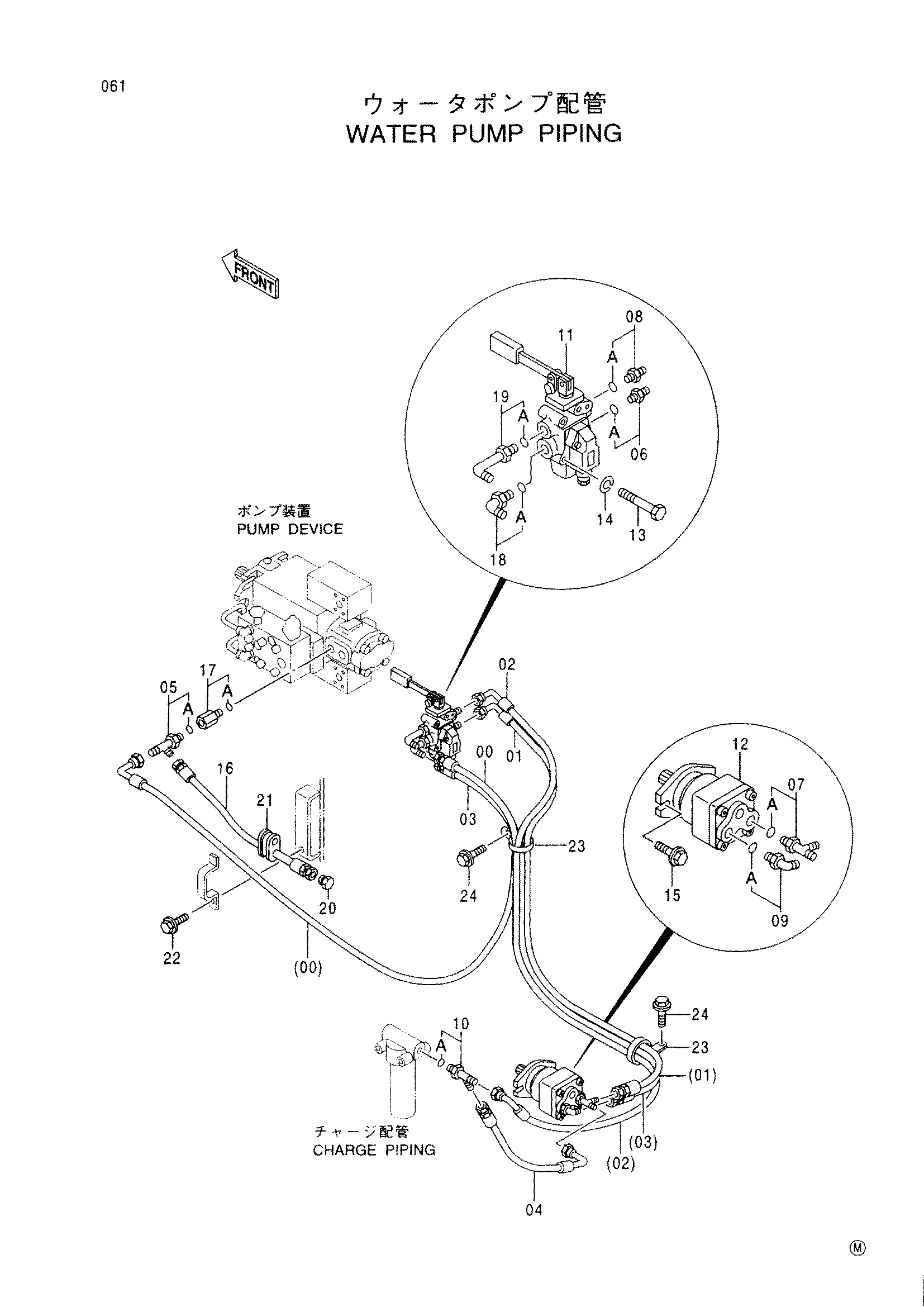

Заводская схема «Водяной насос трубопроводы» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424308 | Шланг | 1 |
| 01 | 424710 | Шланг | 1 |
| 02 | 424309 | Шланг | 1 |
| 03 | 424688 | Шланг | 1 |
| 04 | 424711 | Шланг | 1 |
| 05 | 424090 | Тройник | 1 |
| 05A | 430623 | Уплотнительное кольцо | 1 |
| 06 | 424077 | Адаптер | 1 |
| 06A | 430623 | Уплотнительное кольцо | 1 |
| 07 | 424092 | Тройник | 1 |
| 07A | 947519 | Уплотнительное кольцо | 1 |
| 08 | 424085 | Адаптер | 1 |
| 08A | 430623 | Уплотнительное кольцо | 1 |
| 09 | 424091 | Угловой штуцер | 1 |
| 09A | 947519 | Уплотнительное кольцо | 1 |
| 10 | 424090 | Тройник | 1 |
| 10A | 430623 | Уплотнительное кольцо | 1 |
| 11 | 424272 | Гидрораспределитель | 1 |
| 12 | 424273 | Гидромотор | 1 |
| 13 | 439869 | Болт | 4 |
| 14 | 947886 | Пружинная шайба | 4 |
| 15 | 500030 | Болт с шайбой | 2 |
| 16 | 424706 | Шланг | 1 |
| 17 | 424716 | Переходник | 1 |
| 17A | 430623 | Уплотнительное кольцо | 1 |
| 18 | 424049 | Угловой штуцер | 1 |
| 18A | 430623 | Уплотнительное кольцо | 1 |
| 19 | 424687 | Угловой штуцер | 1 |
| 19A | 430623 | Уплотнительное кольцо | 1 |
| 20 | 424674 | Пробка | 1 |
| 21 | 424642 | Втулка | 1 |
| 22 | 500048 | Болт с шайбой | 1 |
| 23 | 424660 | Зажим | 2 |
| 24 | 500048 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
