Каталог запчастей HITACHI
Мост задний (2/2) — HITACHI RT205

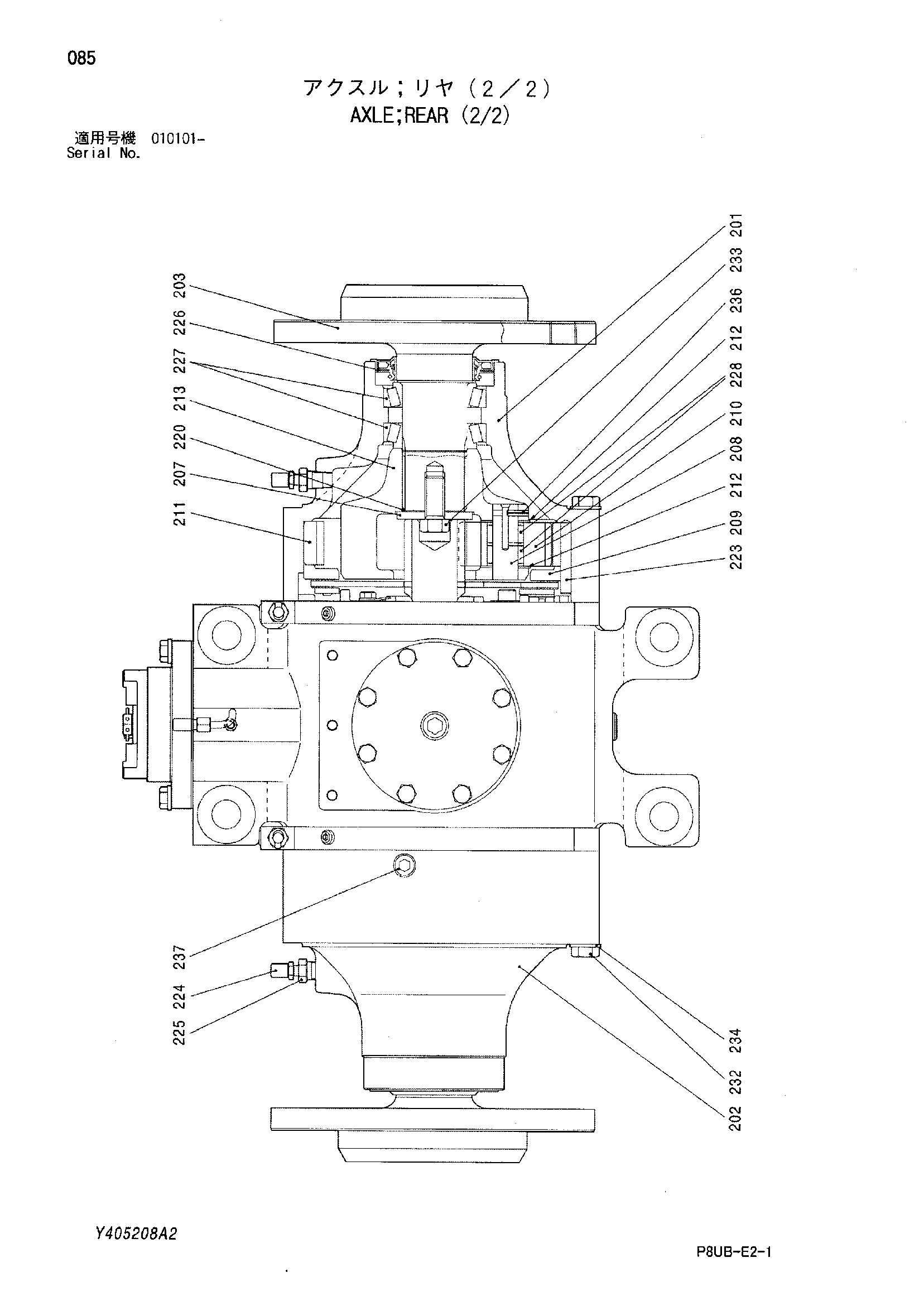

Заводская схема «Мост задний (2/2)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 425420 | Мост задний (2/2) | 1 | |
| 201 | 424268-33 | Корпус | 1 |
| 202 | 424268-34 | Корпус | 1 |
| 203 | 448752 | Вал привод | 2 |
| 207 | 424268-36 | Проставка | 2 |
| 208 | 424268-37 | Палец | 6 |
| 209 | 424268-38 | Пластина | 2 |
| 210 | 424268-39 | Планетарная шестерня | 6 |
| 211 | 424268-40 | Шестерня интернал | 2 |
| 212 | 424268-41 | Упорная шайба | 12 |
| 213 | 425420-03 | Корпус шестерня | 2 |
| 220 | 448754 | Регулировочная шайба в сборе | 1 |
| 220A | 448754-A | Регулировочная шайба 0.15 | 2 |
| 220B | 448754-B | Регулировочная шайба 0.2 | 6 |
| 220C | 448754-C | Регулировочная шайба 0.3 | 2 |
| 223 | 424268-43 | Палец | 6 |
| 224 | 448761 | Сапун | 2 |
| 225 | 424268-44 | Втулка | 2 |
| 226 | 448724 | Масляное уплотнение | 2 |
| 227 | 448725 | Роликовый подшипник | 4 |
| 228 | 424268-45 | Игольчатый подшипник | 12 |
| 232 | 424268-46 | Болт | 24 |
| 233 | 448753 | Болт | 2 |
| 234 | 424268-47 | Шайба | 24 |
| 236 | 424268-48 | Пружинный штифт | 6 |
| 237 | 424268-49 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
