080: Топливный насос высокого давления — HITACHI RT205

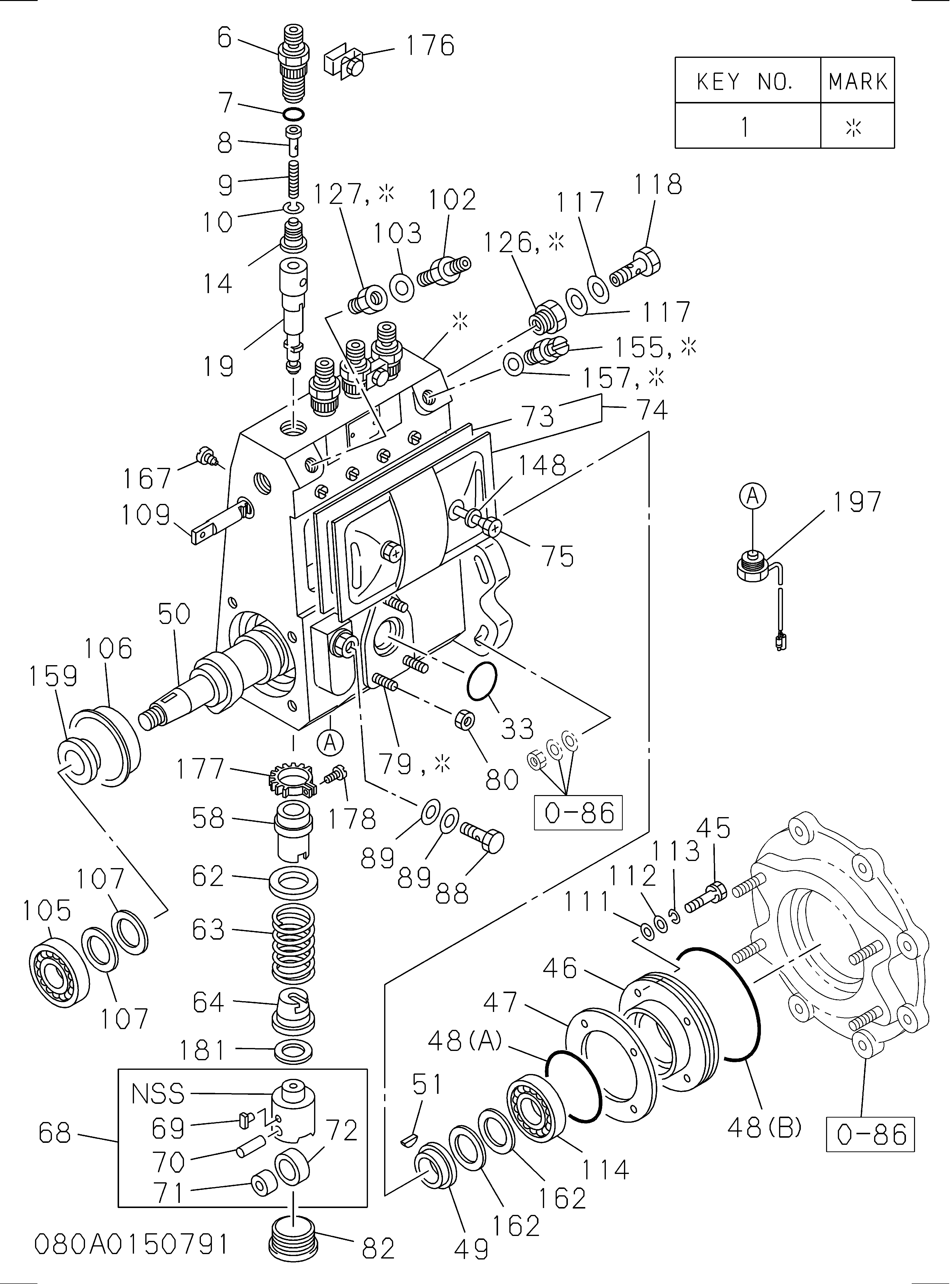

Заводская схема «080: Топливный насос высокого давления» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 5156110590 | Корпус насос, топливный впрыск | 1 |
| 006 | 5156440170 | Держатель напорный клапан | 4 |
| 007 | 1096230520 | Прокладка держатель, напорный | 4 |
| 008 | 5156290450 | Ограничитель напорный клапан, впрыск насос | 4 |
| 009 | 5156430010 | Пружина напорный клапан | 4 |
| 010 | 1156490010 | Прокладка напорный клапан, впрыск насос | 4 |
| 014 | 8971236050 | Клапан напорный, впрыск насос | 4 |
| 019 | 1156310690 | Плунжер в сборе впрыск насос | 4 |
| 033 | 1096230130 | Прокладка топливоподкачивающий насос | 1 |
| 045 | 9019006140 | Болт передний крышка TO корпус | 4 |
| 046 | 1156192430 | Крышка передний, насос корпус | 1 |
| 048(B) | 5156191560 | Прокладка передний крышка TO корпус | 1 |
| 049 | 9812250470 | Кольцо передний подшипник, CM/вал | 1 |
| 050 | 5156210300 | Камсхафт впрыск насос | 1 |
| 051 | 5156190490 | Шпонка привод шестерня, впрыск насос | 1 |
| 058 | 9812250580 | Втулка управление, впрыск насос | 4 |
| 062 | 9812350150 | Сиденье плунжер пружина, впрыск насос | 4 |
| 063 | 5156430090 | Пружина плунжер, впрыск насос | 4 |
| 064 | 9812350210 | Сиденье плунжер пружина LWR, впрыск насос | 4 |
| 068 | 9812212230 | Таппет CM/вал, впрыск насос | 4 |
| 069 | 5156190410 | Направляющая таппет, впрыск насос | 4 |
| 070 | 9812222200 | Палец таппет каток, впрыск насос | 4 |
| 071 | 1156290010 | Втулка таппет каток, впрыск насос | 4 |
| 072 | 1156220030 | Каток таппет, впрыск насос | 4 |
| 073 | 8943865960 | Прокладка крышка TO корпус | 1 |
| 074 | 8941711090 | Крышка корпус, впрыск насос | 1 |
| 075 | 1156190030 | Винт крышка TO корпус | 2 |
| 079 | 9812151150 | Шпилька топливоподкачивающий насос TO корпус | 3 |
| 080 | 8941711100 | Гайка топливоподкачивающий насос крепление | 3 |
| 082 | 5156191360 | Пробка корпус, впрыск насос | 4 |
| 088 | 9097060370 | Болт проушина, масляный подающий, впрыск насос | 1 |
| 089 | 9095720100 | Прокладка масляный подающий болт, впрыск насос | 2 |
| 102 | 1132600011 | Клапан оверфлов, впрыск насос | 1 |
| 103 | 1157590010 | Прокладка оверфлов клапан, впрыск насос | 1 |
| 105 | 5098000380 | Подшипник CM/вал RR, впрыск насос | 1 |
| 105 | 9000906770 | Подшипник CM/вал RR, впрыск насос | 1 |
| 107 | 1156390880 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156190390 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290150 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290160 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290170 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290180 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290190 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290200 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290380 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 5156290900 | Регулировочная шайба RR подшипник, CM/вал | |
| 107 | 9812250330 | Регулировочная шайба RR подшипник, CM/вал | |
| 109 | 5156370020 | Ракк управление, впрыск насос | 1 |
| 114 | 5098000380 | Подшипник CM/вал передний, впрыск насос | 1 |
| 114 | 9000906770 | Подшипник CM/вал передний, впрыск насос | 1 |
| 117 | 1157590010 | Прокладка проушина болт, впрыск насос | 2 |
| 118 | 1156190820 | Болт проушина, топливный INL, впрыск насос | 1 |
| 126 | 9812350170 | Адаптер проушина болт, насос корпус | 1 |
| 127 | 5156190440 | Адаптер топливный трубка | 1 |
| 148 | 9812151440 | Прокладка крышка крепление болт | 2 |
| 155 | 1156190240 | Болт воздушный блеед, впрыск насос | 1 |
| 157 | 8941445880 | Прокладка блеед болт, впрыск насос | 1 |
| 159 | 9812250470 | Кольцо RR подшипник, CM/вал, впрыск насос | 1 |
| 162 | 1156390880 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156190390 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290150 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290160 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290170 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290180 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290190 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290200 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290380 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 5156290900 | Регулировочная шайба передний подшипник, CM/вал | |
| 162 | 9812250330 | Регулировочная шайба передний подшипник, CM/вал | |
| 167 | 1156390030 | Болт управление ракк, впрыск насос | 1 |
| 176 | 5156250010 | Пластина LK, напорный клапан держатель | 2 |
| 177 | 9812250570 | Ведущая шестерня управление втулка, впрыск насос | 4 |
| 178 | 9812350030 | Винт ведущая шестерня, впрыск насос | 4 |
| 181 | 5156190010 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190020 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190030 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190040 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190050 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190070 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190080 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190090 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190100 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190110 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190120 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190130 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190150 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190250 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190260 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190270 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190340 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190350 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190360 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156190370 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191060 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191070 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191080 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191090 | Регулировочная шайба толкателя ТНВД | |
| 181 | 5156191100 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350420 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350430 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350440 | Регулировочная шайба толкателя ТНВД | |
| 181 | 9812350450 | Регулировочная шайба толкателя ТНВД |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
