Передний трубка — HITACHI RT205

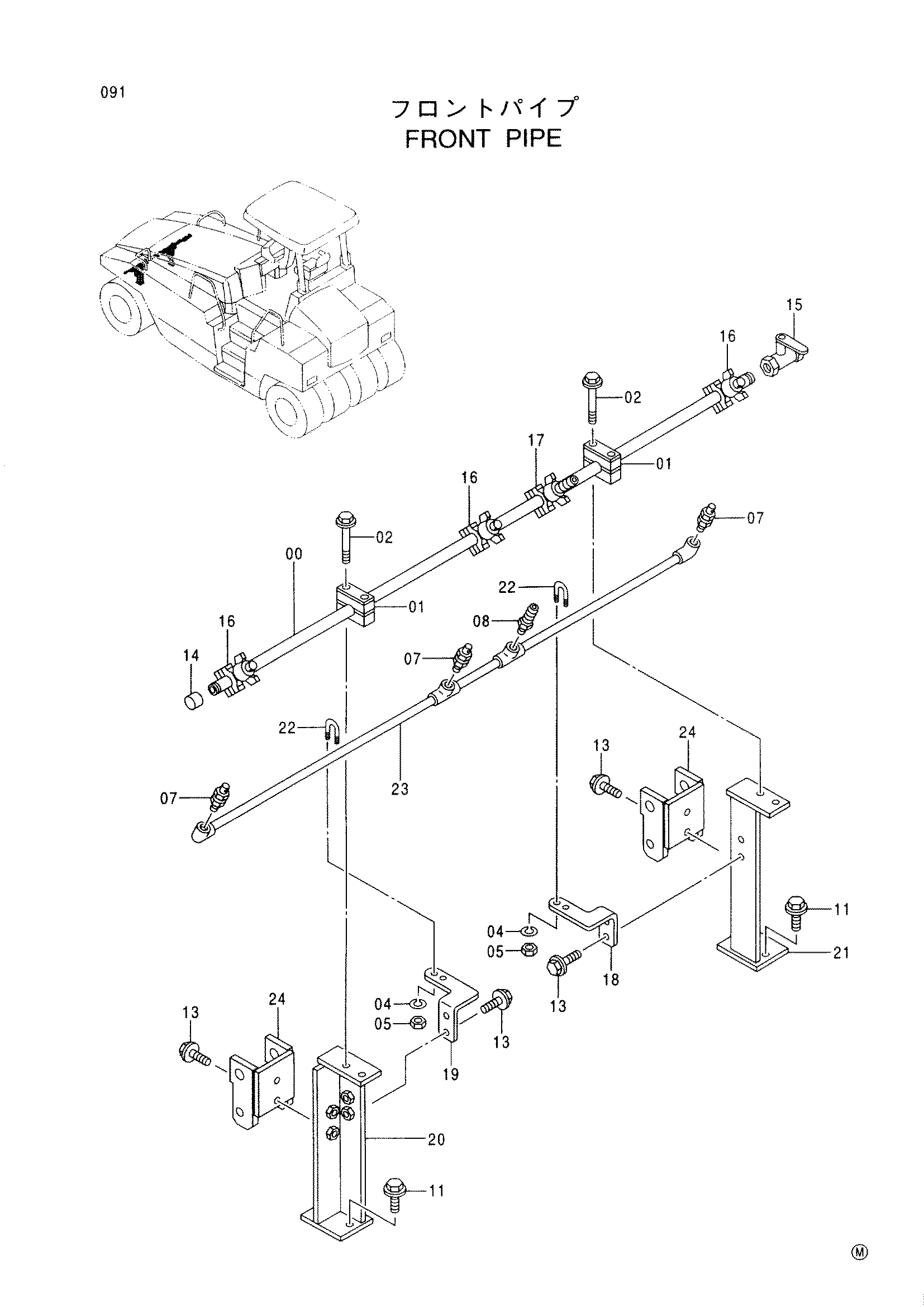

Заводская схема «Передний трубка» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424234 | Трубка | 1 |
| 01 | 424284 | Хомут | 2 |
| 02 | 500192 | Болт с шайбой | 4 |
| 04 | 947886 | Пружинная шайба | 4 |
| 05 | 947853 | Гайка | 4 |
| 07 | 439517 | Форсунка | 3 |
| 08 | 424352 | Штуцер шланг | 1 |
| 11 | 500051 | Болт с шайбой | 4 |
| 13 | 500029 | Болт с шайбой | 8 |
| 14 | 424360 | Колпачок | 1 |
| 15 | 424180 | Кран | 1 |
| 16 | 424373 | Форсунка | 3 |
| 17 | 424372 | Штуцер шланг | 1 |
| 18 | 424436 | Кронштейн | 1 |
| 19 | 424437 | Кронштейн | 1 |
| 20 | 424545 | Кронштейн | 1 |
| 21 | 424544 | Кронштейн | 1 |
| 22 | 424435 | U-образный болт | 2 |
| 23 | 424546 | Трубка F | 1 |
| 24 | 424543 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
