Электрооборудование (управление) — HITACHI RT205

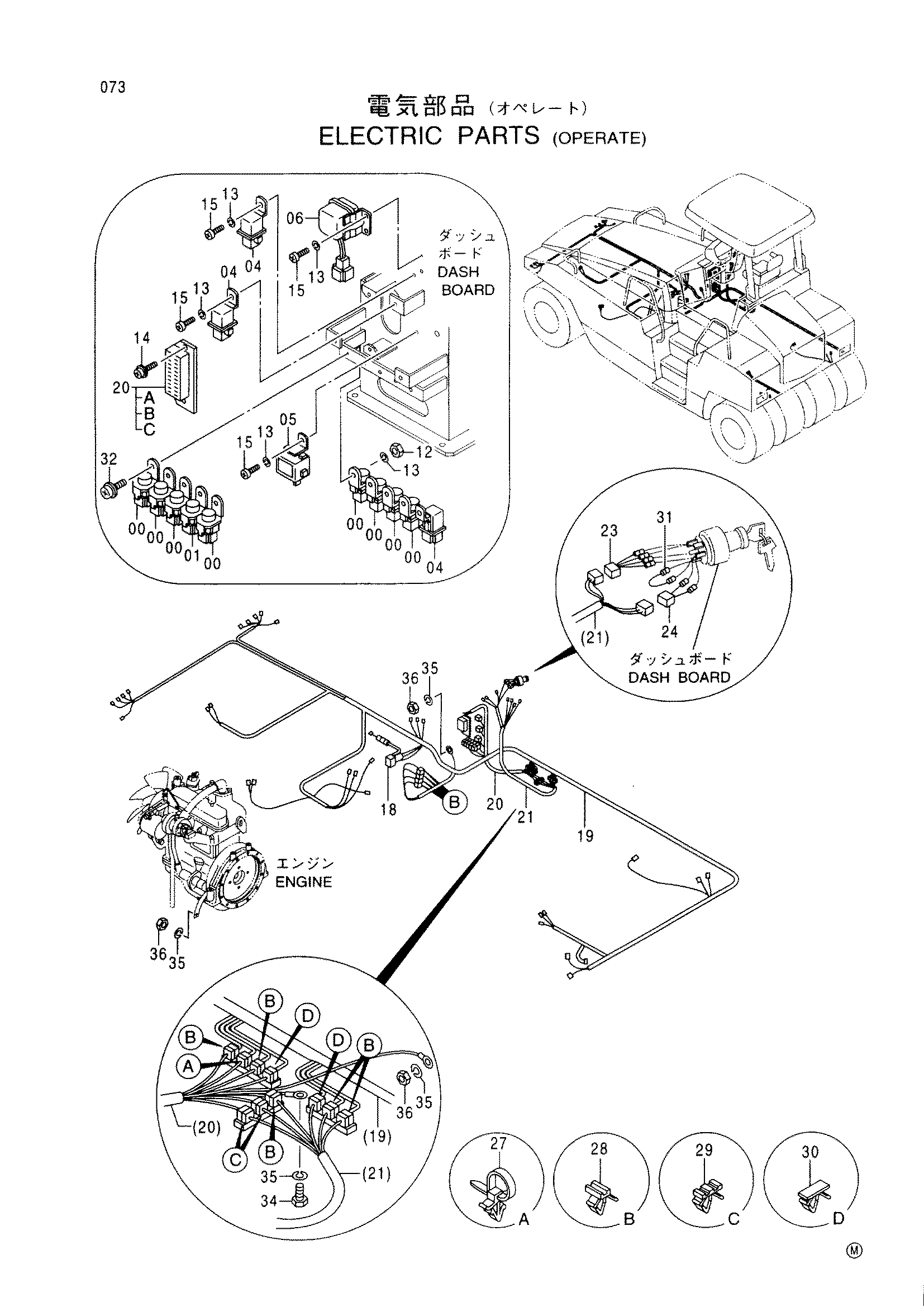

Заводская схема «Электрооборудование (управление)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424098 | Реле | 8 |
| 01 | 424099 | Реле | 1 |
| 04 | 424103 | Реле | 3 |
| 05 | 424089 | Фласхер | 1 |
| 06 | 424656 | Таймер | 1 |
| 12 | 947853 | Гайка | 5 |
| 13 | 947886 | Пружинная шайба | 10 |
| 14 | 439859 | Винт с шайбой | 2 |
| 15 | 424221 | Винт | 5 |
| 18 | 424684 | Ограничитель | 1 |
| 19 | 424388 | Жгут проводов | 1 |
| 20 | 424390 | Жгут проводов | 1 |
| 20A | 901225 | Предохранитель (5A) | 7 |
| 20B | 901227 | Предохранитель (10A) | 7 |
| 20C | 901228 | Предохранитель (15A) | 2 |
| 21 | 424389 | Жгут проводов | 1 |
| 23 | 424391 | Жгут проводов | 1 |
| 24 | 424392 | Жгут проводов | 1 |
| 27 | 424680 | Зажим | 1 |
| 28 | 424149 | Зажим | 9 |
| 29 | 424427 | Зажим | 2 |
| 30 | 424428 | Зажим | 2 |
| 31 | 424441 | Жгут проводов | 1 |
| 32 | 947824 | Винт с шайбой | 5 |
| 34 | 500048 | Болт | 1 |
| 35 | 947887 | Пружинная шайба | 4 |
| 36 | 570006 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
