Насос водяной — HITACHI RT205

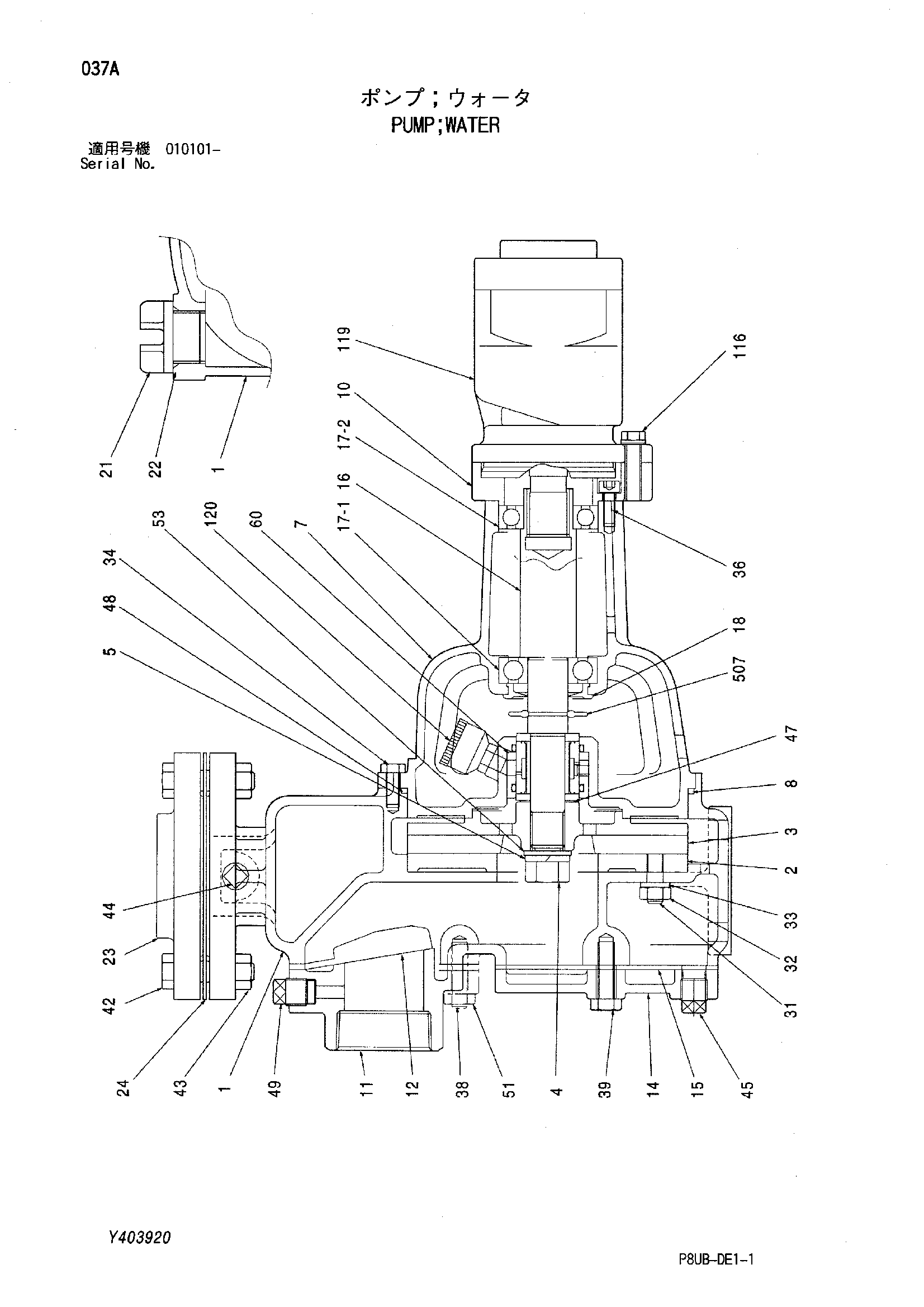

Заводская схема «Насос водяной» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 424274 | Насос водяной | 1 | |
| 1 | 424781 | Корпус | 1 |
| 2 | 424782 | Пластина | 1 |
| 3 | 424783 | Колесо | 1 |
| 4 | 424784 | Гайка | 1 |
| 5 | 424785 | Пружинная шайба | 1 |
| 7 | 424786 | Крышка | 1 |
| 8 | 424787 | Манжета | 1 |
| 10 | 424788 | Колпачок | 1 |
| 11 | 424789 | Пробка | 1 |
| 12 | 424790 | Клапан | 1 |
| 14 | 424791 | Крышка | 1 |
| 15 | 424792 | Манжета | 1 |
| 16 | 424793 | Вал | 1 |
| 17-1 | 949245 | Шариковый подшипник | 1 |
| 17-2 | 111049 | Шариковый подшипник | 1 |
| 18 | 424794 | Брим | 1 |
| 21 | 438196 | Пробка | 1 |
| 22 | 438195 | Манжета | 1 |
| 23 | 424795 | Фланец | 1 |
| 24 | 424796 | Манжета | 1 |
| 31 | 424797 | Болт шпилька | 2 |
| 32 | 947855 | Гайка | 2 |
| 33 | 947887 | Пружинная шайба | 2 |
| 34 | 947621 | Болт | 6 |
| 36 | 947802 | Болт | 4 |
| 38 | 424799 | Болт шпилька | 4 |
| 39 | 947633 | Болт | 1 |
| 42 | 947647 | Болт | 4 |
| 43 | 947871 | Гайка | 4 |
| 44 | 439207 | Пробка | 1 |
| 45 | 439707 | Пробка дренажный | 1 |
| 47 | 424801 | Линер | 1 |
| 48 | 424802 | Линер | 1 |
| 49 | 439207 | Пробка | 1 |
| 51 | 947855 | Гайка | 4 |
| 53 | 424803 | Плоская шайба | 4 |
| 60 | 424804 | Уплотнение | 1 |
| 116 | 500030 | Болт | 2 |
| 119 | 426273 | Гидромотор | 1 |
| 120 | 424805 | Чашка смазка | 1 |
| 507 | 424806 | Флингер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
