Передний колесо — HITACHI RT205

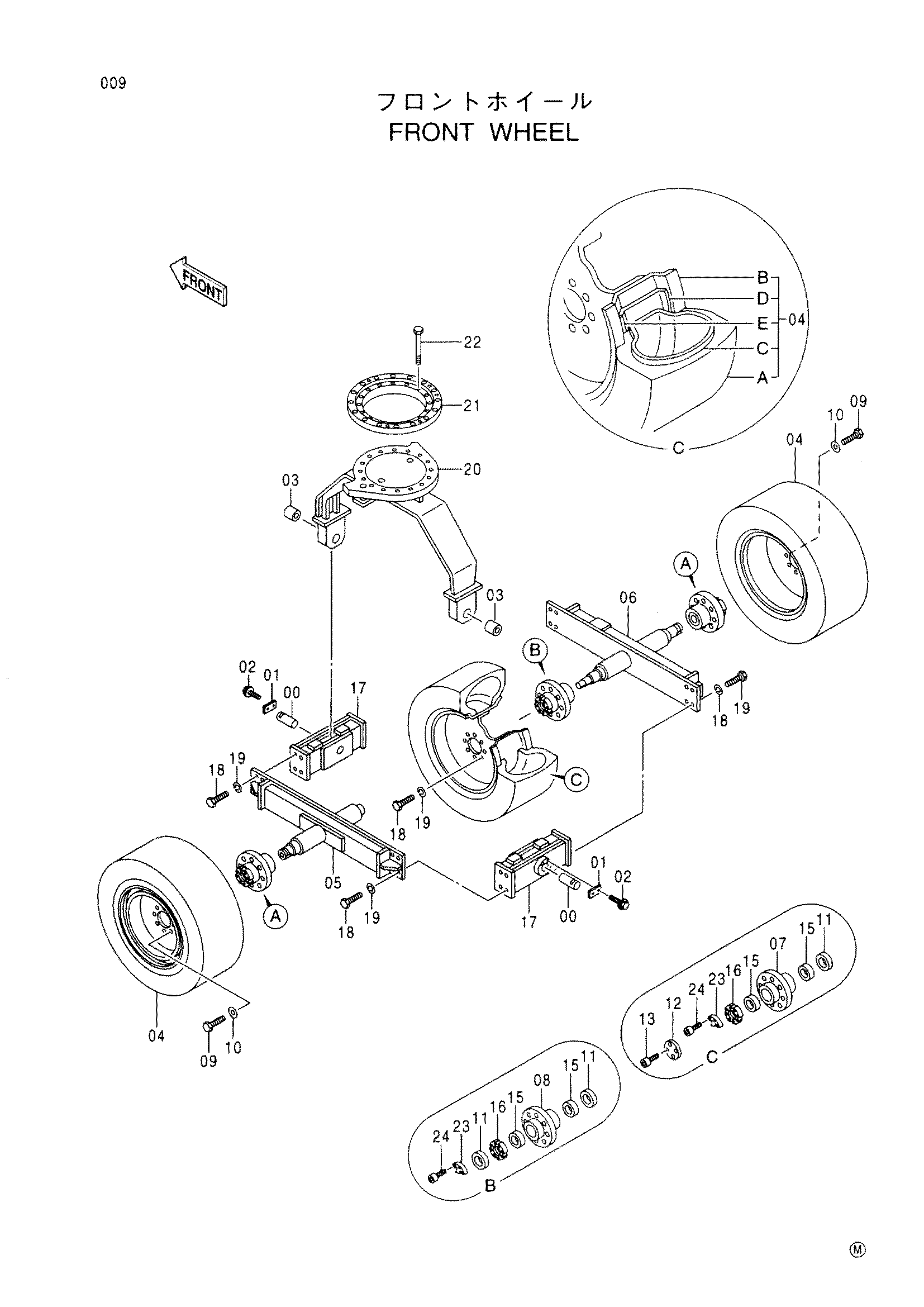

Заводская схема «Передний колесо» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 432871 | Палец | 2 |
| 01 | 432872 | Пластина | 2 |
| 02 | 500051 | Болт с шайбой | 4 |
| 03 | 440004 | Втулка | 2 |
| 04 | 424548 | Шина в сборе | 3 |
| 04A | 424264 | Шина | 1 |
| 04B | 424265 | Обод | 1 |
| 04C | 424845 | Трубка | 1 |
| 04D | 424846 | Флап | 1 |
| 04E | 424847 | Уплотнительное кольцо | 1 |
| 05 | 424455 | Рукоять L | 1 |
| 06 | 424456 | Рукоять R | 1 |
| 07 | 424232 | HUB колесо | 2 |
| 08 | 424233 | HUB колесо | 1 |
| 09 | 424214 | Болт | 24 |
| 10 | 424030 | Шайба | 24 |
| 11 | 424281 | Масляное уплотнение | 4 |
| 12 | 424279 | Крышка HUB | 2 |
| 13 | 424743 | Болт с внутренним шестигранником | 8 |
| 15 | 424280 | Роликовый подшипник | 6 |
| 16 | 424431 | Гайка | 3 |
| 17 | 424457 | Балка | 2 |
| 18 | 947705 | Болт | 16 |
| 19 | 947892 | Пружинная шайба | 16 |
| 20 | 424448 | Вилка | 1 |
| 21 | 424266 | Подшипник. свингкиркл | 1 |
| 22 | 947712 | Болт | 16 |
| 23 | 424430 | Стопорная пластина | 3 |
| 24 | 438390 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
