Насос (водяной всасывание и спринклинг) — HITACHI RT205

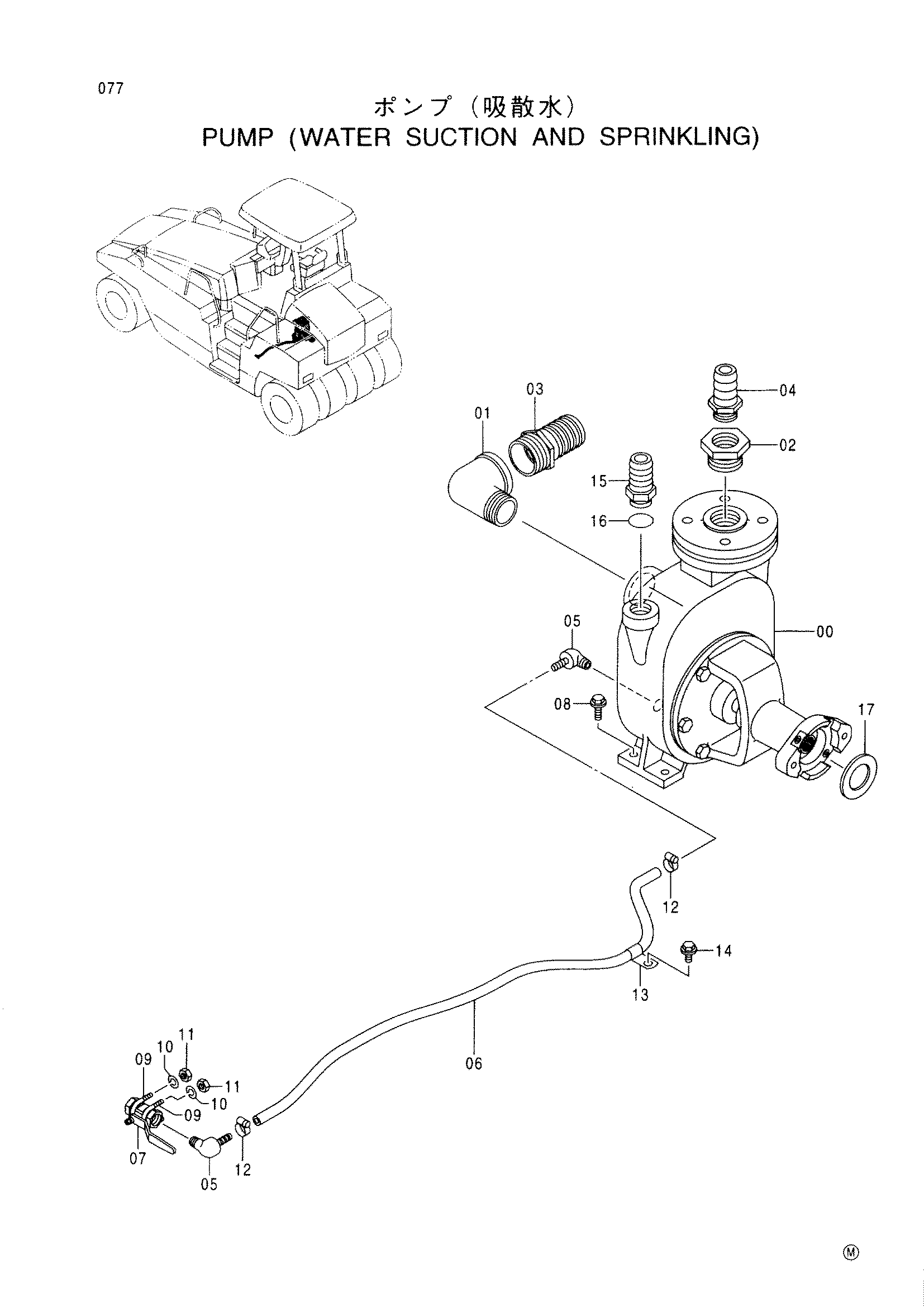

Заводская схема «Насос (водяной всасывание и спринклинг)» для HITACHI RT205. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 424274 | Насос водяной | 1 |
| 01 | 439220 | Угловой штуцер | 1 |
| 02 | 947409 | Переходник | 1 |
| 03 | 947459 | Штуцер шланг | 1 |
| 04 | 947458 | Штуцер шланг | 1 |
| 05 | 439415 | Штуцер шланг | 2 |
| 06 | 424334 | Виниловый шланг | 1 |
| 07 | 947386 | Шаровой клапан | 1 |
| 08 | 500029 | Болт с шайбой | 4 |
| 09 | 947595 | U-образный болт | 2 |
| 10 | 947886 | Пружинная шайба | 4 |
| 11 | 947853 | Гайка | 4 |
| 12 | 424172 | Зажим шланг | 2 |
| 13 | 424066 | Зажим | 1 |
| 14 | 500048 | Болт с шайбой | 1 |
| 15 | 424439 | Штуцер шланг | 1 |
| 16 | 448305 | Уплотнительное кольцо | 1 |
| 17 | 424816 | Уплотнение водяной | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI RT205 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
