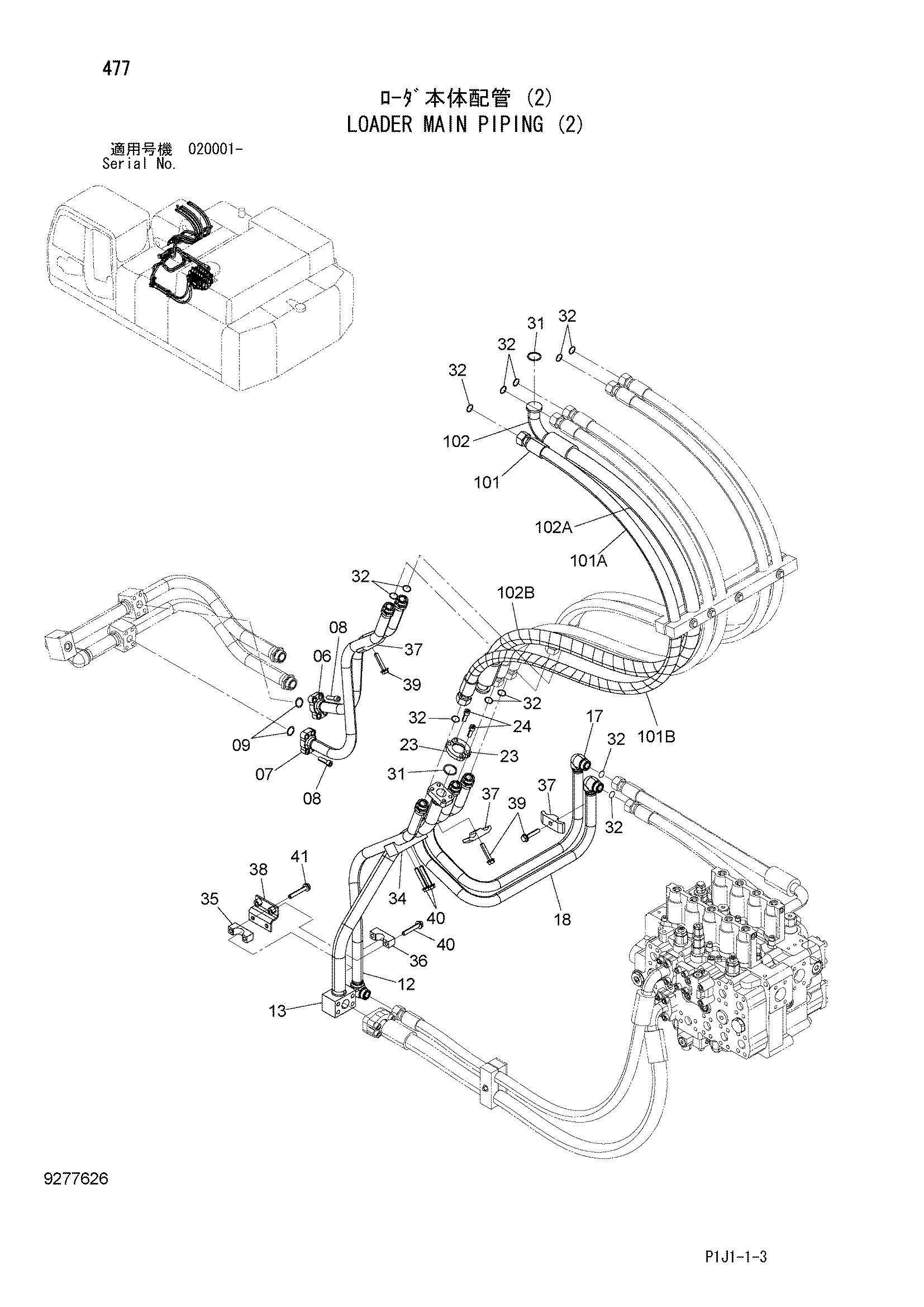

Погрузчик основные гидролинии (2) — HITACHI PZX450-HCME
Заводская схема «Погрузчик основные гидролинии (2)» для HITACHI PZX450-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8062520 | Трубка | 1 |
| 07 | 8062521 | Трубка | 1 |
| 08 | M341240 | Болт с внутренним шестигранником | 8 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 12 | 8062543 | Трубка | 1 |
| 13 | 8111514 | Трубка | 1 |
| 17 | 8111183 | Трубка | 1 |
| 18 | 8111184 | Трубка | 1 |
| 23 | 4089703 | Разъёмный фланец | 2 |
| 24 | M341445 | Болт с внутренним шестигранником | 4 |
| 31 | 4508805 | Уплотнительное кольцо | 2 |
| 32 | 4187328 | Уплотнительное кольцо | 12 |
| 34 | 4249565 | Хомут трубки | 1 |
| 35 | 4334364 | Хомут трубки | 1 |
| 36 | 4334363 | Хомут трубки | 1 |
| 37 | 4189860 | Хомут трубки | 3 |
| 38 | 9744502 | Кронштейн | 1 |
| 39 | J271265 | Болт с шайбой | 3 |
| 39A | J901265 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | J271275 | Болт с шайбой | 4 |
| 40A | J901275 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271280 | Болт с шайбой | 2 |
| 41A | J901280 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 101 | 9278628 | Шланг в сборе | 1 |
| 101A | 4677448 | Шланг | 1 |
| 101B | 4327294 | Защитный кожух | 5 |
| 102 | 9284401 | Шланг в сборе | 1 |
| 102A | 4677446 | Шланг | 1 |
| 102B | 4327294 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI PZX450-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
