Поручень <470R, 470LCR, 520LCR> — HITACHI PZX450-HCME

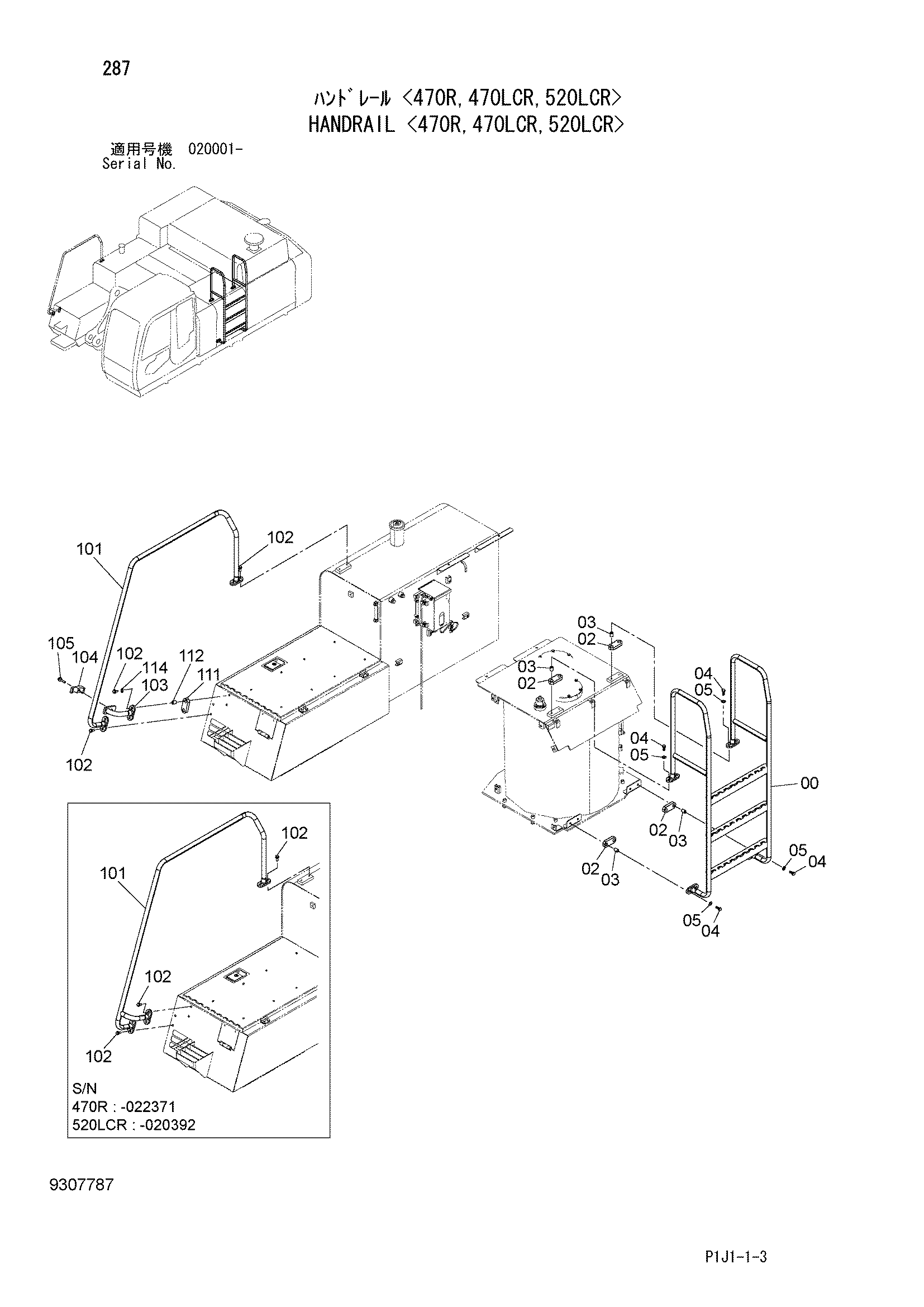

Заводская схема «Поручень <470R, 470LCR, 520LCR>» для HITACHI PZX450-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056625 | Поручень | 1 |
| 02 | 4618099 | Резиновая подушка | 4 |
| 03 | 4618075 | Проставка | 8 |
| 04 | J901255 | Болт | 8 |
| 05 | 4618116 | Шайба | 8 |
| 101 | 6023887 замена: 6027328 | Поручень | 1 |
| 101 | 6027328 | Поручень | 1 |
| 102 | J271235 | Болт с шайбой | 6 |
| 102A | J901235 | Болт | 1 |
| 102B | J222012 | Шайба | 1 |
| 102 | J901255 | Болт | 2 |
| 103 | 8117937 | Поручень | 1 |
| 103 | 8118263 | Поручень | 1 |
| 104 | 4190127 | Хомут трубки | 1 |
| 105 | J271270 | Болт с шайбой | 1 |
| 105A | J901270 | Болт | 1 |
| 105B | J222012 | Шайба | 1 |
| 111 | 4618099 | Резиновая подушка | 2 |
| 112 | 4618075 | Проставка | 2 |
| 114 | 4618116 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI PZX450-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
