Дренажные трубопроводы (1) — HITACHI PZX450-HCME

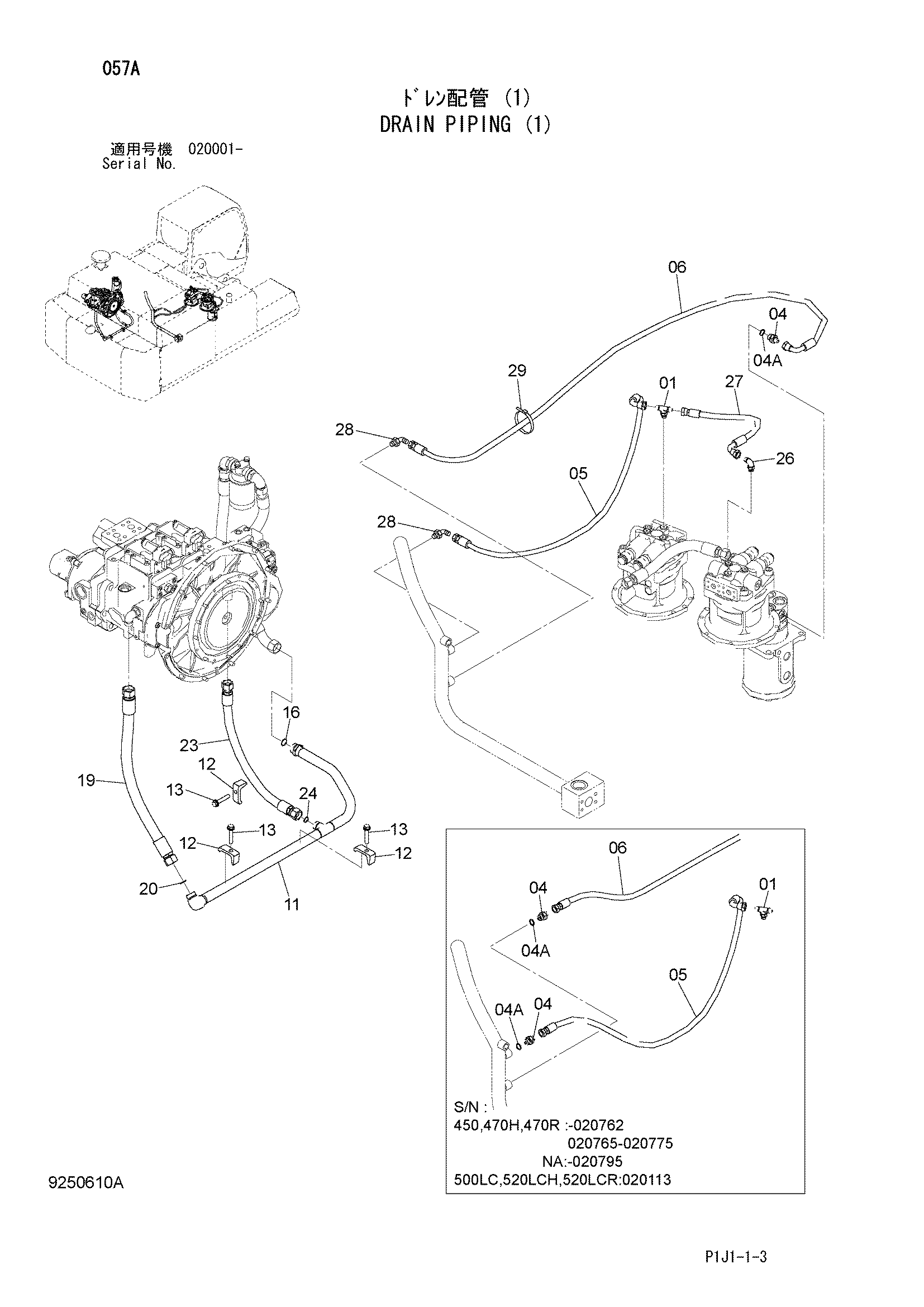

Заводская схема «Дренажные трубопроводы (1)» для HITACHI PZX450-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852534 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 3 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9261691 | Шланг в сборе | 1 |
| 05A | 4313166 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 4 |
| 06 | 9261690 | Шланг в сборе | 1 |
| 06A | 4292786 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 6 |
| 11 | 8100589 | Трубка | 1 |
| 12 | 4053598 замена: 4190127 | Хомут трубки | 3 |
| 12 | 4190127 | Хомут трубки | 3 |
| 13 | J271270 | Болт с шайбой | 3 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 19 | 4636853 | Шланг | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 1 |
| 23 | 4636852 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | A852334 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4313150 | Шланг | 1 |
| 28 | A852344 | Угловой штуцер | 2 |
| 29 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI PZX450-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
