Гидролинии рабочего оборудования (рукоять 4.9m) — HITACHI PZX450-HCME

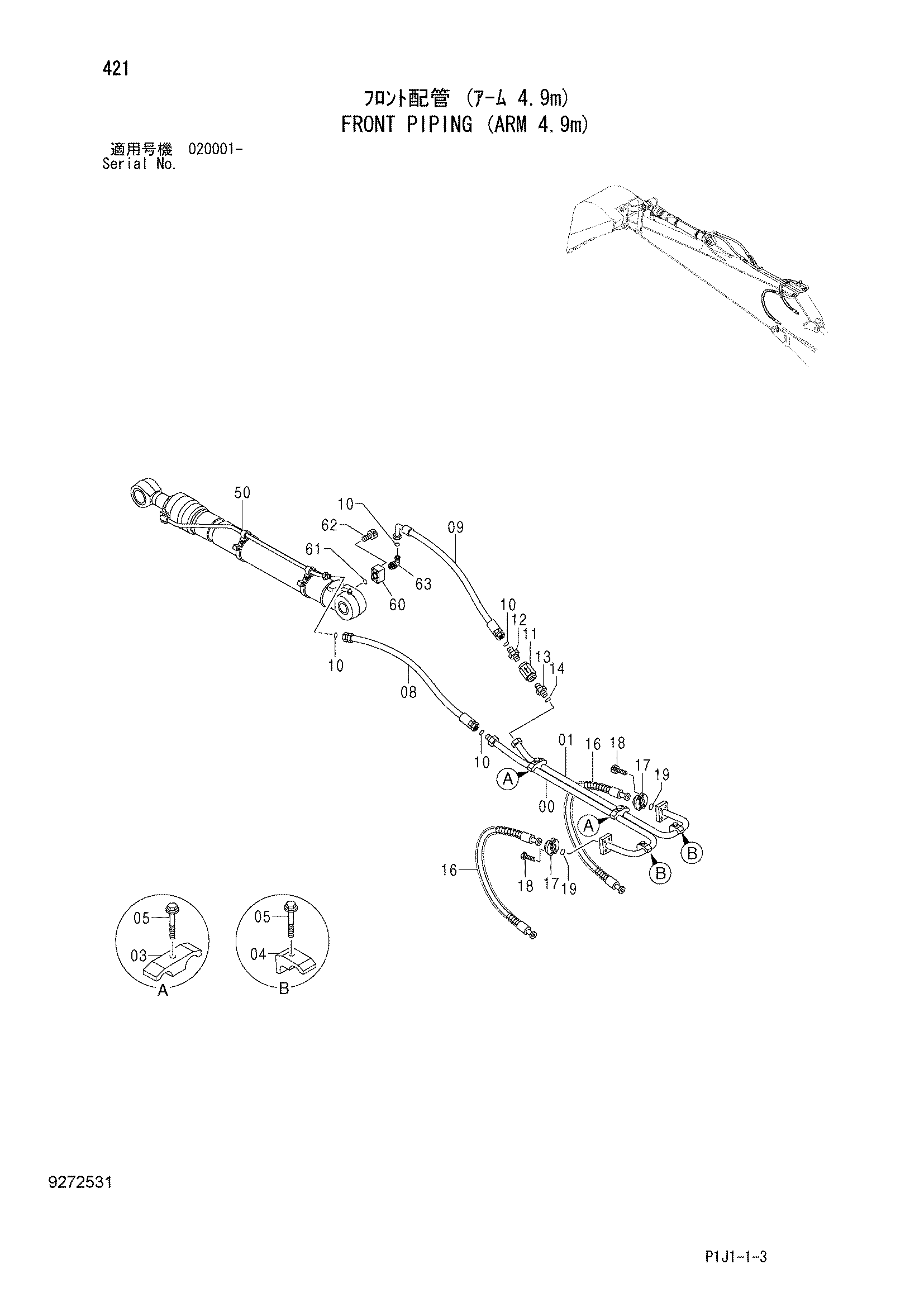

Заводская схема «Гидролинии рабочего оборудования (рукоять 4.9m)» для HITACHI PZX450-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061758 | Трубка | 1 |
| 01 | 8061759 | Трубка | 1 |
| 03 | 4189860 | Хомут трубки | 2 |
| 04 | 4190127 | Хомут трубки | 2 |
| 05 | J271270 | Болт с шайбой | 4 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4272697 | Шланг | 1 |
| 09 | 4308148 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 4041432 | Клапан | 1 |
| 12 | 4208659 | Адаптер | 1 |
| 13 | 4208097 | Адаптер | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 1 |
| 16 | 4640114 | Шланг | 2 |
| 17 | 4085560 | Разъёмный фланец | 4 |
| 18 | M341240 | Болт с внутренним шестигранником | 8 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
| 50 | 4658553 | Гидроцилиндр ковша | 1 |
| 60 | 3046126 | Фланец | 1 |
| 61 | A811035 | Уплотнительное кольцо | 1 |
| 62 | M341245 | Болт с внутренним шестигранником | 4 |
| 63 | 4198799 | Угловой штуцер | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI PZX450-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
