Рукоять 3.9m — HITACHI PZX450-HCME

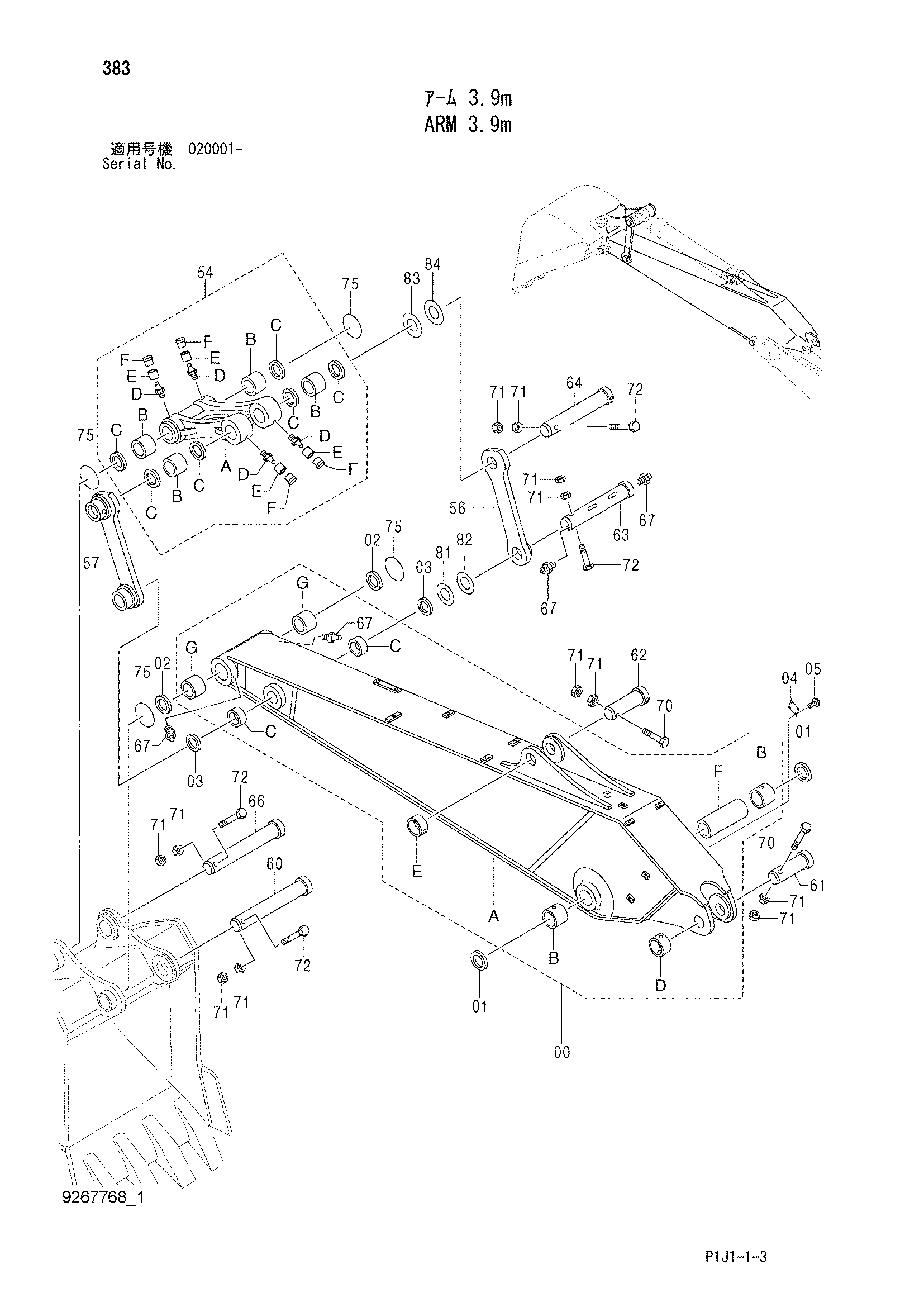

Заводская схема «Рукоять 3.9m» для HITACHI PZX450-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-05 | 9267769 | Рукоять в сборе | 1 |
| 00 | 7051364 | Рукоять | 1 |
| 00A | 5010767 | Рукоять | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 3026075 | Втулка | 2 |
| 00D | 4205110 | Стопер | 1 |
| 00E | 4143531 | Ограничитель | 1 |
| 00F | 4334122 | Проставка | 1 |
| 00G | 3079233 | Втулка | 2 |
| 01 | 4074008 | Пылезащитное уплотнение | 2 |
| 02 | 4251752 | Пылезащитное уплотнение | 2 |
| 03 | 4251212 | Пылезащитное уплотнение | 2 |
| 05 | M492564 | Приводной винт | 4 |
| 54 | 9206398 | Тяга A | 1 |
| 54A | 1029877 | Тяга | 1 |
| 54B | 3060476 | Втулка | 4 |
| 54C | 4083972 замена: 4251212 | Пылезащитное уплотнение | 6 |
| 54C | 4251212 | Пылезащитное уплотнение | 6 |
| 54D | J75481 | Пресс-маслёнка | 4 |
| 54E | 4130686 | Втулка | 4 |
| 54F | 4105912 | Колпачок | 4 |
| 56 | 8050176 | Тяга | 1 |
| 57 | 8050178 | Тяга | 1 |
| 60 | 3104742 | Палец | 1 |
| 61 | 3104744 | Палец | 1 |
| 62 | 3038820 | Палец | 1 |
| 63 | 3055219 | Палец | 1 |
| 64 | 3104743 | Палец | 1 |
| 66 | 3093215 | Палец | 1 |
| 67 | J75481 | Пресс-маслёнка | 4 |
| 70 | J932013 | Болт | 2 |
| 71 | J951020 | Гайка | 12 |
| 72 | 4276312 | Болт | 4 |
| 75 | 4487682 | Уплотнительное кольцо | 4 |
| 81 | 4134370 | Регулировочная шайба 1.0mm | 1 |
| 82 | 4134371 | Регулировочная шайба 1.6mm | 1 |
| 83 | 4134372 | Регулировочная шайба 1.0mm | 1 |
| 84 | 4134373 | Регулировочная шайба 1.6mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI PZX450-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
