TV80N — HITACHI OTHER

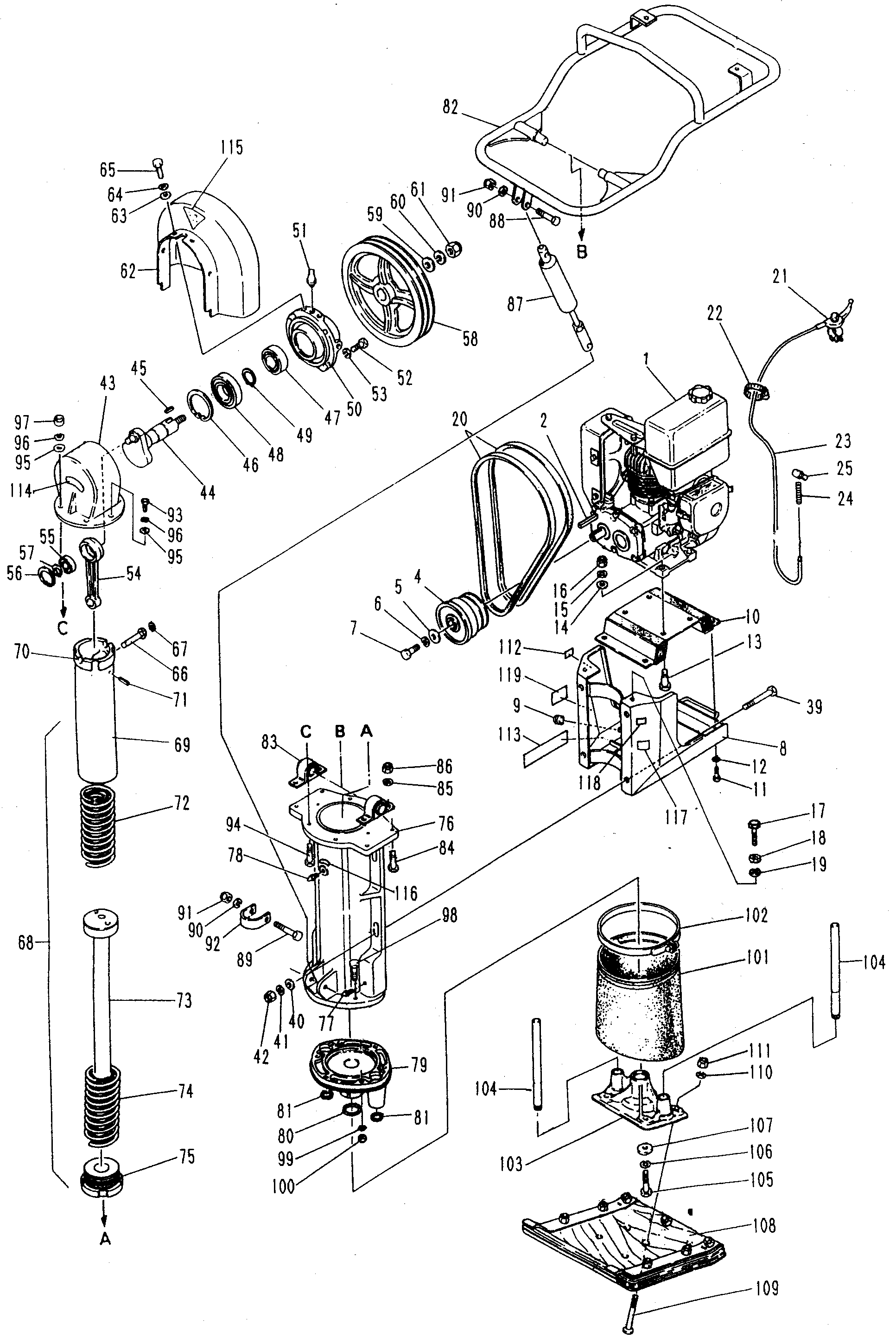

Заводская схема «TV80N» для HITACHI OTHER. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
2	DY0301005450	Шпонка	1
4	DY8801103001	Кентрифугал муфта	1
5	DY0933110121	Шайба	1
6	DY0251208001	Пружинная шайба	1
7	DY0180208408	Болт	1
8	DY8661110000	Опора двигателя	1
9	DY8201133000	Уплотнительная втулка	1
13	DY0180208354	Болт	4
14	DY0256208110	Плоский шайба	4
15	DY0251208001	Пружинная шайба	4
16	DY0902010810	Нйлокк гайка	4
17	DY0180208404	Болт	2
18	DY0181208140	Гайка	2
19	DY0251208001	Пружинная шайба	2
20	DY0323204220	V ремень	2
21	DY8531110000	Тхроттле рычаг	1
22	DY0921011020	Провод опора	1
23	DY0920110300	Тхроттле провод	1
24	DY8201134000	Обратный пружина	1
25	DY8201135000	Провод концевой штуцер	1
39	DY0180212454	Болт	4
40	DY0933110031	Шайба	4
41	DY0251212001	Пружинная шайба	4
42	DY0902011210	Нйлокк гайка	4
43	DY8251211000	Кранк корпус	1
44	DY8251215000	Кранк вал	1
45	DY8201235100	Шпонка	1
46	DY0804207200	Стопорное кольцо	1
47	DY0521562061	Подшипник	1
48	DY0521562071	Подшипник	1
49	DY0804103500	Стопорное кольцо	1
50	DY8251230000	Подшипник корпус	1
51	DY0575410000	Смазка ниппель	1
52	DY0180108250	Болт	4
53	DY0251208001	Пружинная шайба	4
54	DY8801221000	Коннектинг шток	1
55	DY0521362041	Подшипник	1
56	DY0804204700	Стопорное кольцо	1
57	DY0804102000	Стопорное кольцо	1
58	DY8201235000	V шкив	1
59	DY0933110041	Шайба	1
60	DY0251216001	Пружинная шайба	1
61	DY0902011620	Нйлокк гайка	1
62	DY8251240000	Шкив крышка	1
63	DY0256208110	Плоский шайба	4
64	DY0251208001	Пружинная шайба	4
65	DY0180208204	Болт	4
66	DY8801225000	Шток палец	1
67	DY0804202200	Стопорное кольцо	1
68	DY8251300000	Пружина гидроцилиндр	1
69	DY8801320000	Пружина гидроцилиндр	1
70	DY8801310000	Верхний короб	1
71	DY0808116012	Пружина палец	2
72	DY8251342000	Пружина	1
73	DY8801360001	Гидроцилиндр шток	1
74	DY8251346000	Пружина	1
75	DY8251330000	Нижний короб	1
76	DY8251410000	Гуидинг гидроцилиндр	1
77	DY0575410000	Смазка ниппель	2
78	DY0575610000	Смазка ниппель	1
79	DY8801425003	Двойной направляющая	1
80	DY8201428000	Гидроцилиндр шток манжета	1
81	DY8201429000	Направляющая шток манжета	2
82	DY8251520000	Рукоятка	1
83	DY8201560000	Рукоятка металлический	2
84	DY0180208404	Болт	4
85	DY0251208001	Пружинная шайба	4
86	DY0902010810	Нйлокк гайка	4
87	DY8251540001	Думпер	1
88	DY0180210554	Болт	1
89	DY0180210704	Болт	1
90	DY0251210001	Пружинная шайба	2
91	DY0902011010	Нйлокк гайка	2
92	DY8251590000	Пулл фикстуре	1
93	DY0180208308	Болт	2
94	DY0180208408	Болт	4
95	DY0256208110	Плоский шайба	6
96	DY0251208001	Пружинная шайба	6
97	DY0902010810	Нйлокк гайка	6
98	DY0180210458	Болт	6
99	DY0251210001	Пружинная шайба	6
100	DY0902011010	Нйлокк гайка	6
101	DY8801440001	Втулка	1
102	DY8201441000	Втулка остановка лента	1
103	DY8801610001	Втулка компл	1
104	DY8911621000	Направляющая шток	2
105	DY0180114450	Болт	1
106	DY0251314002	Пружинная шайба	1
107	DY0933210261	Шайба	1
108	DY8811630000	Рамминг башмак	1
109	DY8911640000	Скуаре плоский головка болт	4
110	DY0251312002	Пружинная шайба	4
111	DY0902011210	Нйлокк гайка	4
114	DY8253500700	Наклейка	1
115	DY8253500800	Смазка уплотнение	1
116	DY8253501700	Наклейка	1
117	DY8253501100	Наклейка	1
118	DY1353510000	Наклейка	1
119	DY1353510100	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI OTHER и серийный номер машины. Это снижает риск заказа детали другого исполнения.
