Гидрораспределитель — HITACHI MX6515B

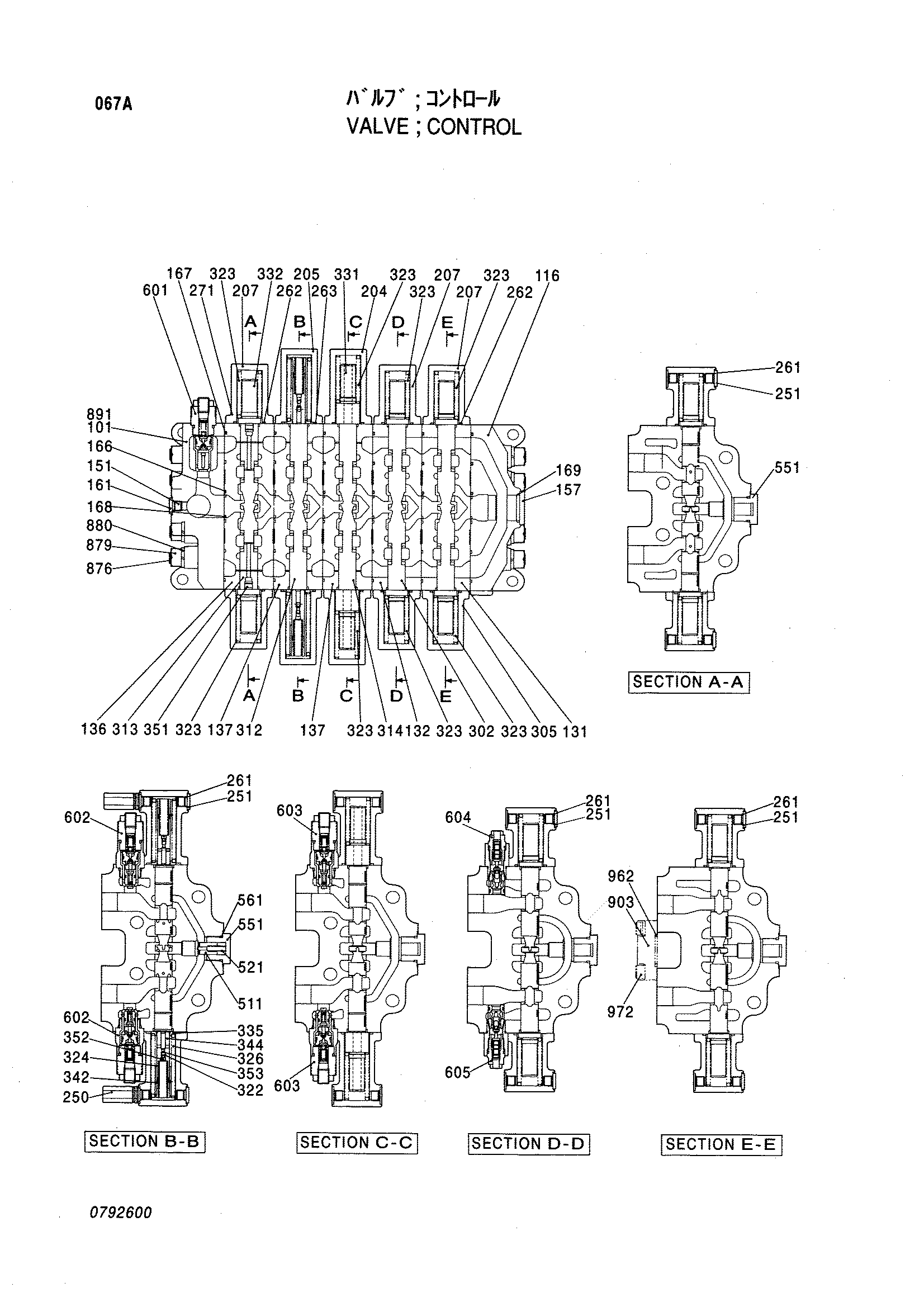

Заводская схема «Гидрораспределитель» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4422561 | Гидрораспределитель | 1 | |
| 101 | 0697501 | Енд-сектион | 1 |
| 116 | 0272406 | Енд-сектион | 1 |
| 151 | 0629404 | Пробка | 1 |
| 157 | 0229304 | Пробка | 1 |
| 161 | 957366 | Уплотнительное кольцо | 1 |
| 166 | 970860 | Уплотнительное кольцо | 6 |
| 167 | 970860 | Уплотнительное кольцо | 12 |
| 168 | 4509182 | Уплотнительное кольцо | 6 |
| 169 | 984614 | Уплотнительное кольцо | 1 |
| 204 | 0792701 | Крышка | 2 |
| 205 | 0728903 | Крышка | 2 |
| 207 | 0781901 | Крышка | 6 |
| 250 | 0629407 | Адаптер | 2 |
| 251 | 0629404 | Пробка | 8 |
| 261 | 957366 | Уплотнительное кольцо | 8 |
| 262 | A811035 | Уплотнительное кольцо | 8 |
| 263 | A811040 | Уплотнительное кольцо | 2 |
| 271 | 0173608 | Болт с внутренним шестигранником | 40 |
| 322 | 0629412 | Пружина | 2 |
| 323 | 0375605 | Пружина | 8 |
| 324 | 0629413 | Пружина | 2 |
| 326 | 0629414 | Пружина | 2 |
| 331 | 0792702 | Седло пружины | 2 |
| 332 | 0272413 | Седло пружины | 6 |
| 335 | 0629415 | Седло пружины | 2 |
| 342 | 0792703 | Втулка | 2 |
| 344 | 0629417 | Шток | 2 |
| 351 | 94-2010 | Пробка | 2 |
| 352 | 0629418 | Тхроттле | 2 |
| 353 | 0185206 | Шарик | 2 |
| 511 | 0272415 | Тарельчатый клапан | 1 |
| 521 | 0272416 | Пружина | 1 |
| 551 | 0272417 | Колпачок | 5 |
| 561 | 4506430 | Уплотнительное кольцо | 5 |
| 601 | 0792704 | Предохранительный клапан | 1 |
| 602 | 0792705 | Предохранительный клапан | 2 |
| 603 | 0792706 | Предохранительный клапан | 2 |
| 604 | 0792601 | Предохранительный клапан | 1 |
| 605 | 0792602 | Предохранительный клапан | 1 |
| 876 | 0697611 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
| 903 | 0272420 | Фланец | 1 |
| 962 | A811040 | Уплотнительное кольцо | 1 |
| 972 | M341232 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
