Гидроцилиндр. масляный — HITACHI MX6515B

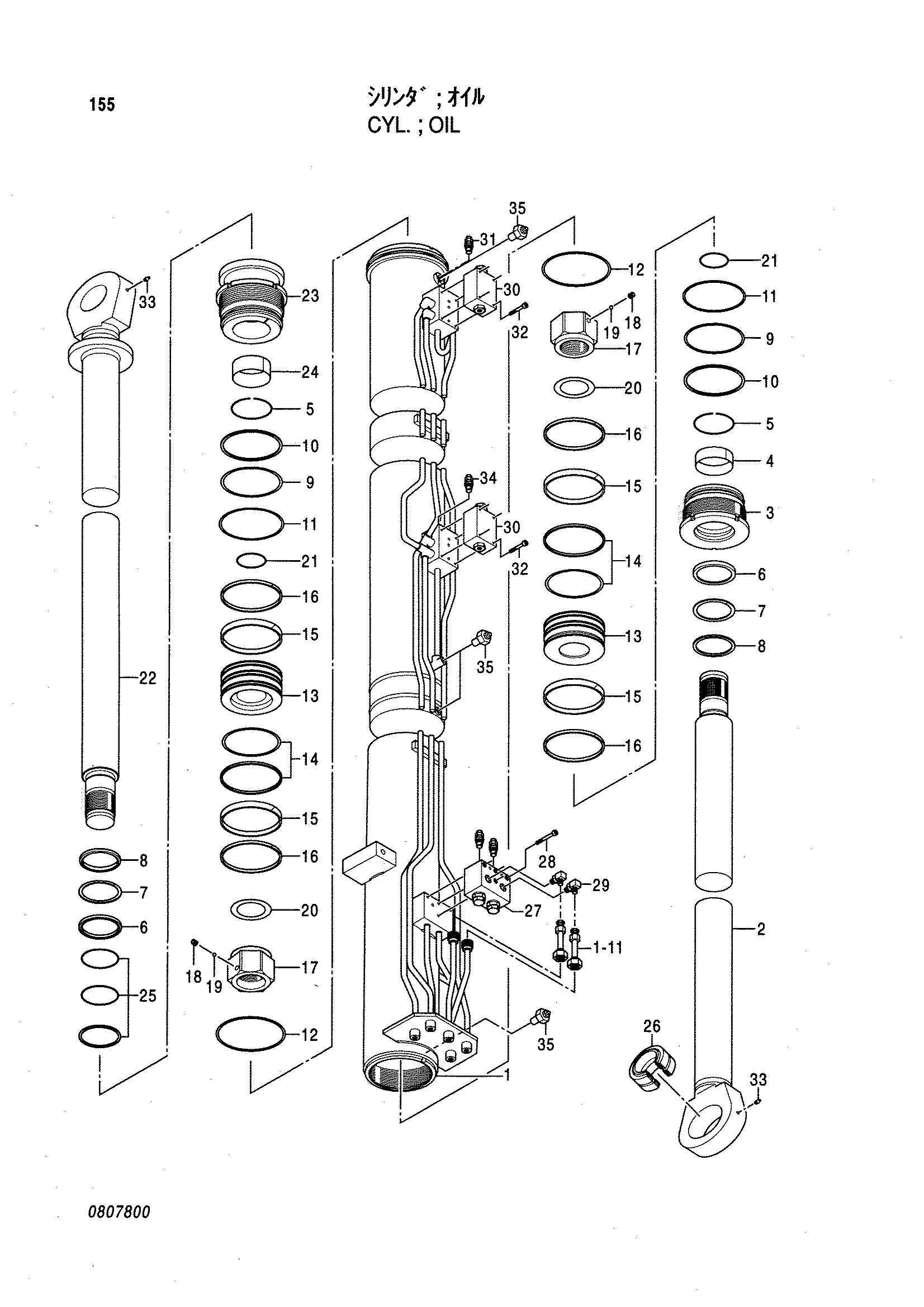

Заводская схема «Гидроцилиндр. масляный» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4421964	Кйл.оил	1
1	0807801	Труба гидроцилиндра	1
1-11	0807702	Трубка	2
2	0807703	Шток поршня	1
3	0807704	Головка гидроцилиндра	1
4	0450506	Втулка	1
5	0133103	Стопорное кольцо	2
6	4069711	U-образная манжета	2
7	0262403	Опорное кольцо	2
8	4438199	Грязесъёмное кольцо	2
9	4138933	Уплотнительное кольцо	2
10	0807705	Опорное кольцо	2
11	A811200	Уплотнительное кольцо	2
12	0807706	Стопорная шайба	2
13	0807707	Поршень	2
14	0257010	Кольцо уплотнение в сборе	2
15	0645008	Направляющее кольцо	4
16	4199817	Направляющее кольцо	4
17	0807708	Гайка	2
18	0353012	Установочный винт	2
19	0353011	Стальной шарик	2
20	0353010	Регулировочная шайба	2
21	A811090	Уплотнительное кольцо	2
22	0807709	Шток поршня	1
23	0807710	Головка гидроцилиндра	1
24	0807711	Втулка	1
25	0807712	Опорное кольцо	1
26	0807713	Подшипник. спх.рол.	1
27	0807802	Удерживающий клапан	1
28	0225004	Болт с внутренним шестигранником	4
29	0652507	Угловой штуцер	2
30	0807715	Клапан	2
31	0807716	Предохранительный клапан	1
32	0807717	Болт с внутренним шестигранником	8
33	J75481	Пресс-маслёнка	2
34	0807718	Предохранительный клапан	1
35	0643016	Воздушный клапан	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
