Споол-сектион — HITACHI MX6515B

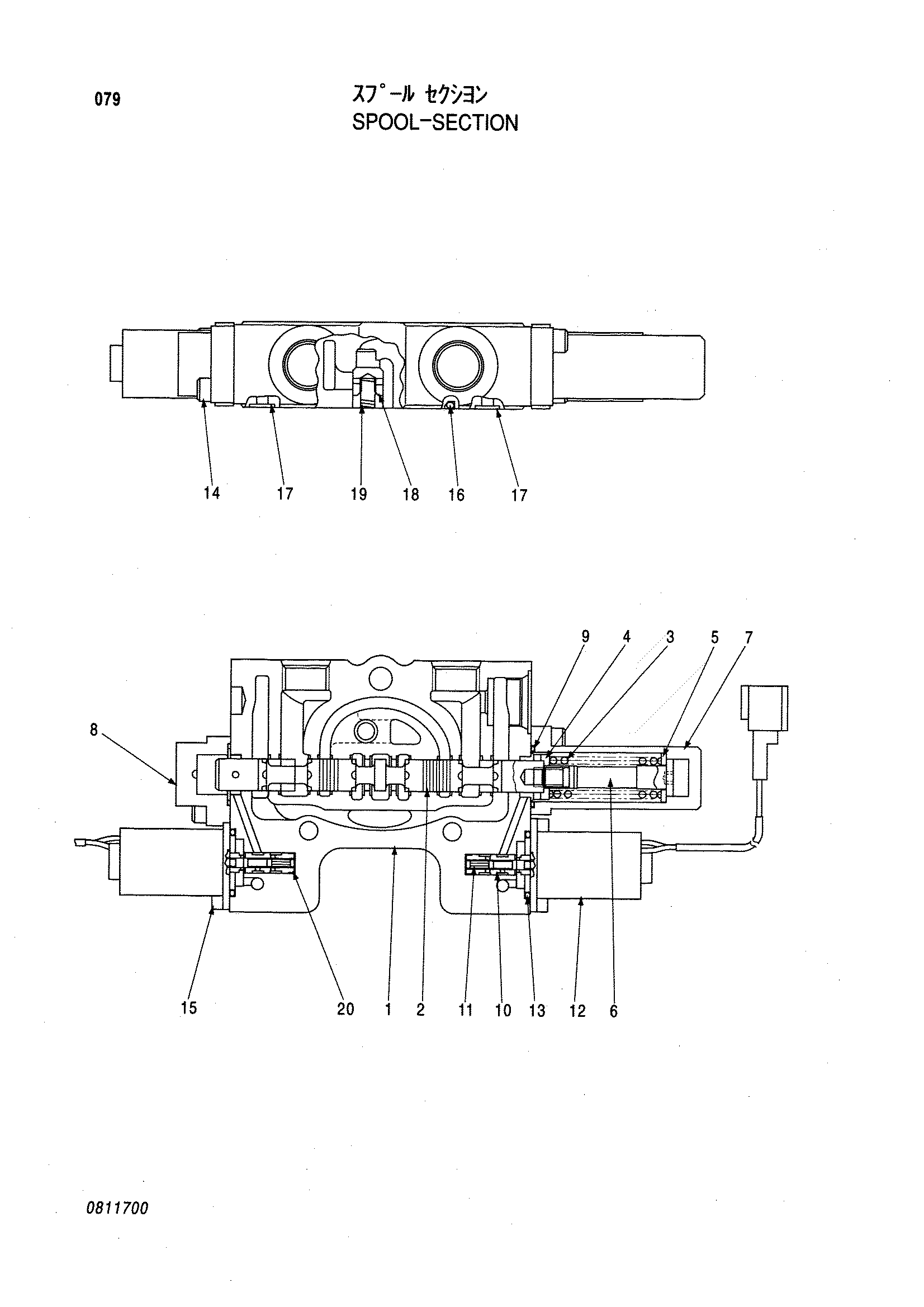

Заводская схема «Споол-сектион» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4466003 | Споол-сектион | 1 | |
| 3 | 0811701 | Пружина | 1 |
| 4 | 0630913 | Седло пружины | 1 |
| 5 | 0332904 | Седло пружины | 1 |
| 6 | 0735807 | Концевой золотник | 1 |
| 7 | 0811702 | Колпачок | 1 |
| 8 | 0811703 | Колпачок | 1 |
| 9 | 0630914 | Уплотнительное кольцо | 2 |
| 10 | 0811704 | Втулка | 2 |
| 11 | 0811705 | Схуттле | 2 |
| 12 | 0811706 | Соленоид | 2 |
| 13 | A810025 | Уплотнительное кольцо | 2 |
| 14 | 0630907 | Болт с внутренним шестигранником | 4 |
| 15 | 0811707 | Болт с внутренним шестигранником | 4 |
| 16 | 0103003 | Уплотнительное кольцо | 1 |
| 17 | 0499314 | Уплотнительное кольцо | 4 |
| 18 | 0103012 | Тарельчатый клапан | 1 |
| 19 | 0103013 | Пружина | 1 |
| 20 | 0811708 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
