Электромагнитный клапан — HITACHI MX6515B

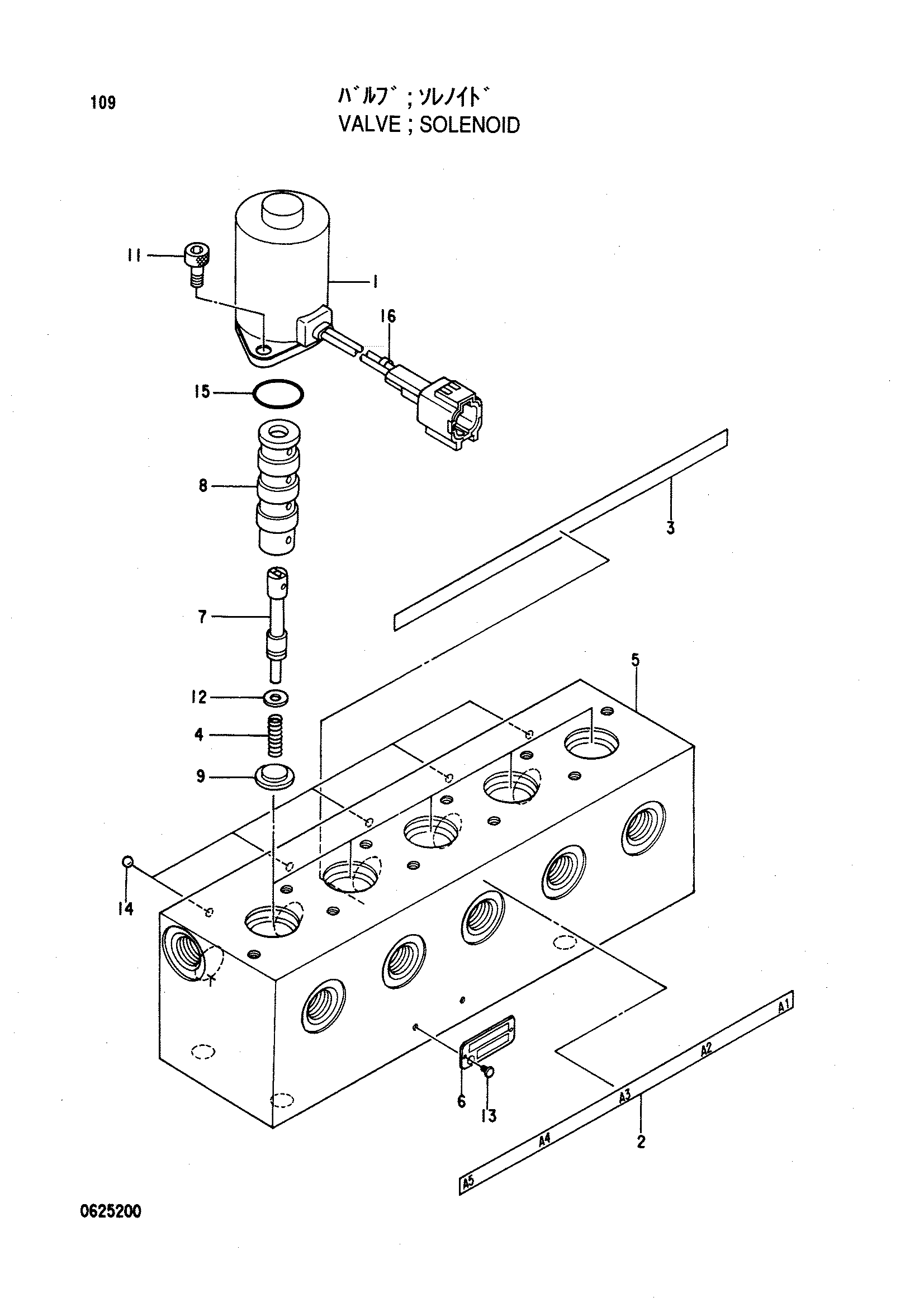

Заводская схема «Электромагнитный клапан» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4300963 | Электромагнитный клапан | 1 | |
| 1 | 0624901 | Соленоид | 5 |
| 2 | 0625201 | Уплотнение | 1 |
| 3 | 0625202 | Уплотнение | 1 |
| 4 | 0625203 | Пружина | 5 |
| 5 | 0625204 | Корпус | 1 |
| 6 | 0420504 | Информационная табличка | 1 |
| 7 | 0625205 | Золотник | 5 |
| 8 | 0625206 | Втулка | 5 |
| 9 | 0625207 | Ограничитель | 5 |
| 11 | 0624906 | Болт с внутренним шестигранником | 10 |
| 12 | A590104 | Шайба | 5 |
| 13 | 0208717 | Приводной винт | 2 |
| 14 | 4179573 | Стальной шарик | 5 |
| 15 | 0624908 | Уплотнительное кольцо | 5 |
| 16 | 0624909 | Лента | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
