Шестерённый насос — HITACHI MX6515B

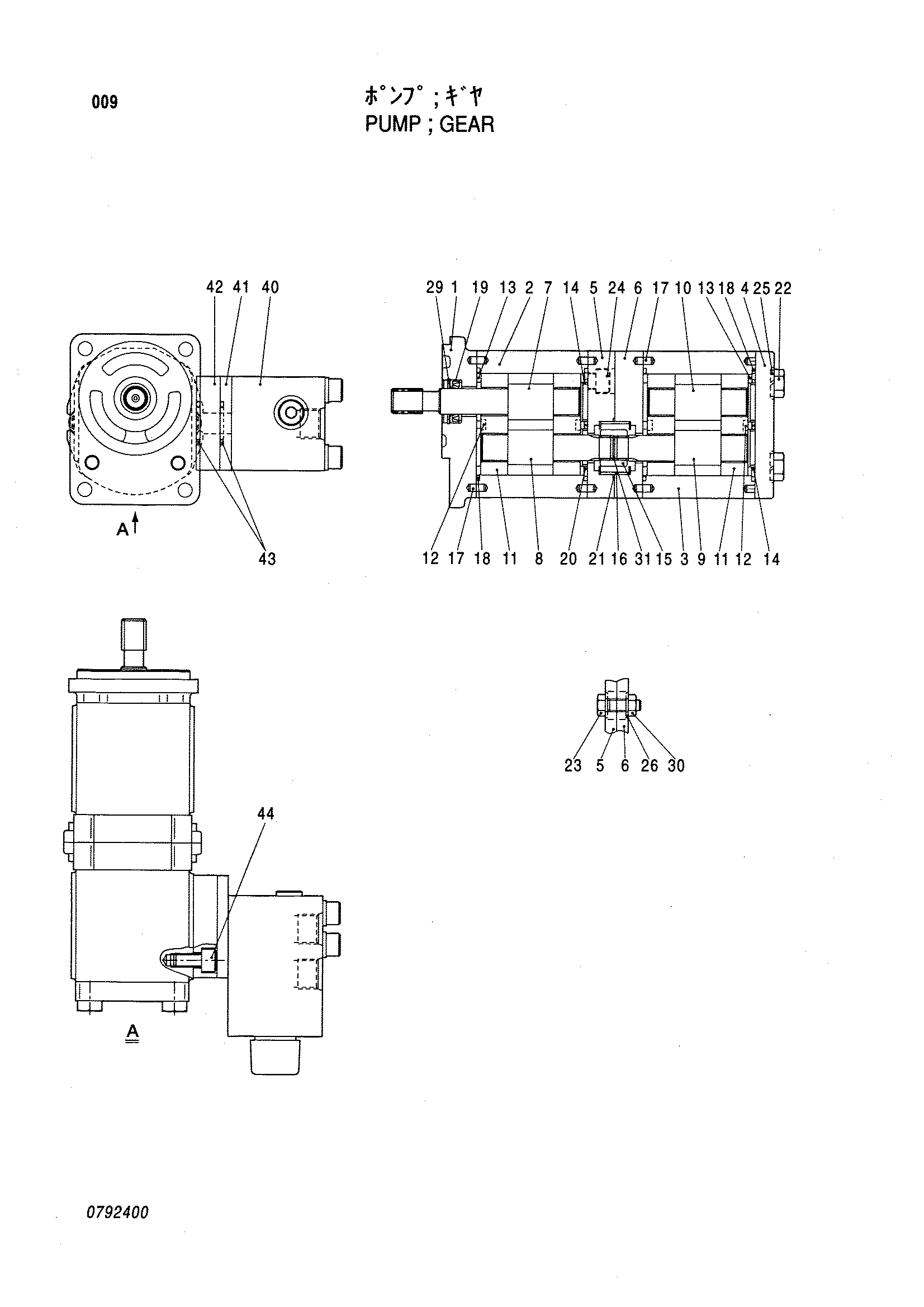

Заводская схема «Шестерённый насос» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4440187 | Шестерённый насос | 1 | |
| 1 | 0738701 | Рама | 1 |
| 2 | 0792401 | Корпус | 1 |
| 3 | 0738702 | Корпус | 1 |
| 4 | 0295001 | Крышка | 1 |
| 5 | 0738703 | Рама | 1 |
| 6 | 0787101 | Рама | 1 |
| 7 | 0792402 | Шестерня | 1 |
| 8 | 0792403 | Шестерня | 1 |
| 9 | 0792404 | Шестерня | 1 |
| 10 | 0792405 | Шестерня | 1 |
| 11 | 0792406 | Пластина боковой | 4 |
| 12 | 0386304 | Кольцо | 4 |
| 13 | 0295002 | Пластина | 4 |
| 14 | 0295003 | Направляющая | 4 |
| 15 | 0295401 | Муфта | 1 |
| 16 | 0293602 | Втулка | 1 |
| 17 | 0330401 | Палец | 6 |
| 18 | 0295004 | Кольцо | 4 |
| 19 | 0738707 | Масляное уплотнение | 1 |
| 20 | 0295006 | Уплотнительное кольцо | 4 |
| 21 | 0294606 | Уплотнительное кольцо | 1 |
| 22 | 0787106 | Болт | 4 |
| 23 | 0792407 | Болт | 2 |
| 24 | 0645506 | Болт с внутренним шестигранником | 4 |
| 25 | 0284311 | Пружинная шайба | 4 |
| 26 | 0738711 | Плоская шайба | 4 |
| 29 | 0230202 | Стопорное кольцо | 1 |
| 30 | M500807 | Гайка | 2 |
| 31 | 0295403 | Стопорное кольцо | 1 |
| 40 | 4425079 | Предохранительный клапан | 1 |
| 41 | 0738712 | Пластина | 1 |
| 42 | 0738713 | Пластина | 1 |
| 43 | A810025 | Уплотнительное кольцо | 2 |
| 44 | 0738714 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
