Гидроцилиндр. масляный — HITACHI MX6515B

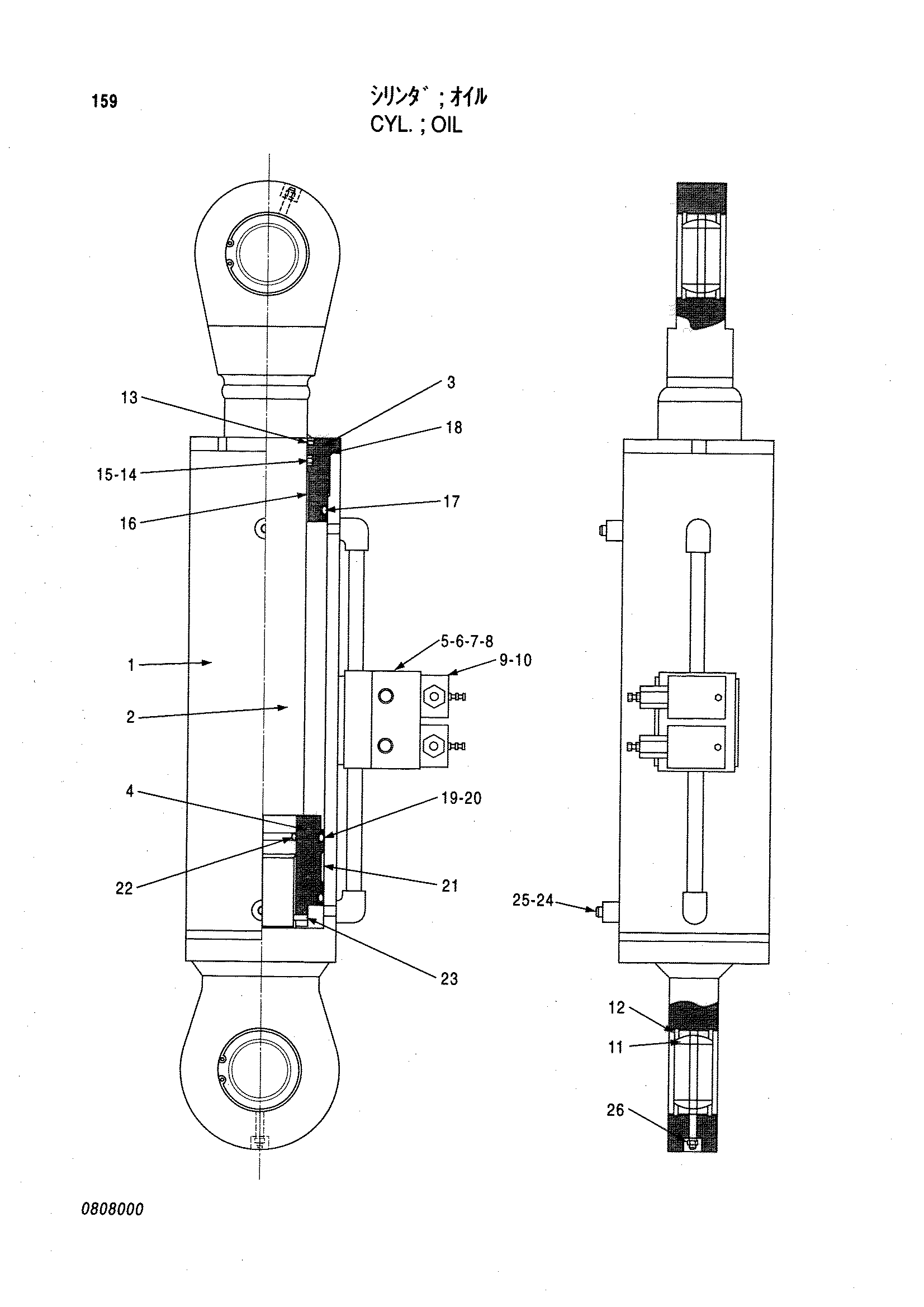

Заводская схема «Гидроцилиндр. масляный» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4417038 | Гидроцилиндр. масляный | 1 | |
| 1 | 0808001 | Труба гидроцилиндра | 1 |
| 2 | 0808002 | Шток поршня | 1 |
| 3 | 0808003 | Крышка | 1 |
| 4 | 0808004 | Поршень | 1 |
| 5 | 0808005 | Блок клапанов | 1 |
| 6 | 0808006 | Болт с внутренним шестигранником | 6 |
| 7 | 4506420 | Уплотнительное кольцо | 2 |
| 8 | 0808007 | Пробка | 6 |
| 9 | 0808808 | Клапан | 2 |
| 10 | 0808809 | Болт с внутренним шестигранником | 8 |
| 11 | 0808010 | Подшипник | 2 |
| 12 | 0808011 | Кольцо ретеининг | 4 |
| 13 | 0808012 | Сиденье пыль | 1 |
| 14 | 0808013 | Манжета | 1 |
| 15 | 0808014 | Опорное кольцо | 1 |
| 16 | 0808015 | Втулка | 1 |
| 17 | 4063215 | Уплотнительное кольцо | 1 |
| 18 | A811180 | Уплотнительное кольцо | 1 |
| 19 | 0808016 | Манжета | 2 |
| 20 | 0808017 | Опорное кольцо | 2 |
| 21 | 0808018 | Износостойкое кольцо | 1 |
| 22 | 4017628 | Уплотнительное кольцо | 1 |
| 23 | 0808019 | Установочный винт | 1 |
| 24 | 0808020 | Установочный винт | 2 |
| 25 | 0808021 | Стальной шарик | 2 |
| 26 | 0808022 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
