Короб шестерня (келлй дривер) — HITACHI MX6515B

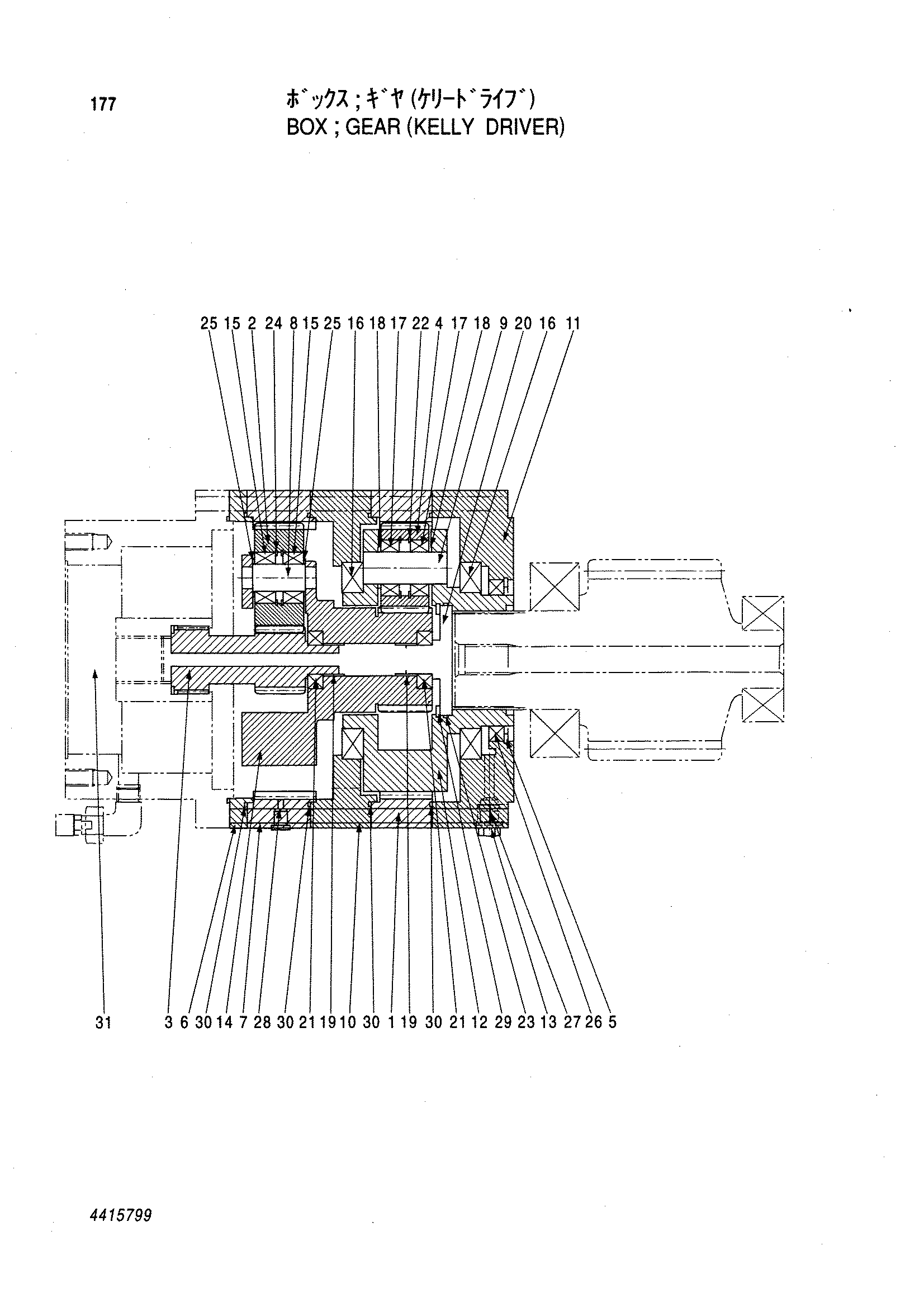

Заводская схема «Короб шестерня (келлй дривер)» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4415799 | Короб шестерня | 1 | |
| 1 | 4416577 | Шестерня интернал | 1 |
| 2 | 4416579 | Планетарная шестерня | 3 |
| 3 | 4416580 | Солнечная шестерня | 1 |
| 4 | 4416582 | Планетарная шестерня | 5 |
| 5 | 4415946 | Стопорное кольцо | 1 |
| 6 | 4416584 | Кольцо | 1 |
| 7 | 4416586 | Шестерня интернал | 1 |
| 8 | 4416587 | Мост | 3 |
| 9 | 4416589 | Мост | 5 |
| 10 | 4416590 | Корпус подшипник. | 1 |
| 11 | 4416591 | Корпус | 1 |
| 12 | 4416595 | Вал | 1 |
| 13 | 4416600 | Пробка | 1 |
| 14 | 4416592 | Корпус | 1 |
| 15 | 4415950 | Подшипник | 6 |
| 16 | 4415951 | Подшипник | 2 |
| 17 | 4415952 | Подшипник | 10 |
| 18 | 4415954 | Шайба | 10 |
| 19 | 4416597 | Втулка | 2 |
| 20 | 4416593 | Корпус | 1 |
| 21 | 4415953 | Подшипник | 2 |
| 22 | 4415947 | Стопорное кольцо | 10 |
| 23 | 4415960 | Уплотнительное кольцо | 1 |
| 24 | 4415948 | Стопорное кольцо | 6 |
| 25 | 4416598 | Шайба | 6 |
| 26 | 4415968 | Уплотнение кольцо | 1 |
| 27 | 4420668 | Болт с внутренним шестигранником | 2 |
| 28 | 4416601 | Пробка | 1 |
| 29 | 4415949 | Стопорное кольцо | 1 |
| 30 | 4415963 | Уплотнительное кольцо | 4 |
| 31 | 4466238 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
